IGUS 易格斯 IGUS 易格斯 E4/00拖链 380系列380.05.075.0 现货特价

品 牌:IGUS 产 地:德国
询价
货 期: 4-6周 | 销 量: 14
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
德普瑞自营
QQ客服
微信咨询
龚小娟
8005@deppre.com
周一至周五 09:00-18:00
报价单
电子合同
选型资料
本产品不支持7天无理由退货

相关产品

  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)

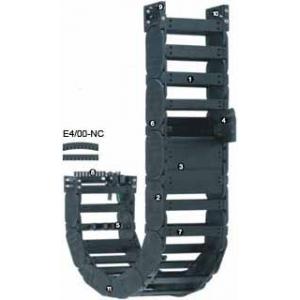

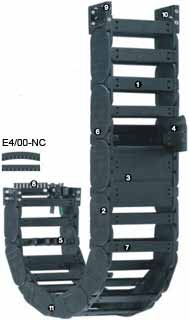

IGUS易格斯 E4/00拖链380系列 简介

1. 拖链链节可在两侧拆除

2. 带“制动器”的止动器,可减少噪音

3. 封闭和开放区域可结合

4. 可旋转和拆除的拖管盖

5. 多种类型的内部分隔

6. 优化的滑动面——横向垫磨片

7. 可保护电缆的工程塑料横杆宽度

8. 去应力元件可集成到安装架中

9. 有圆周安装法的KMA安装架

10. 可选用固定或旋转的安装架

11. 还可选用反向/两侧弯曲半径RBR!


E4/00-NC = 拖链也有无预应力型

可选内部宽度Bi:50至300毫米

可选弯曲半径R:125至350毫米

节距:67毫米/链节 = 15个链节/米




IGUS易格斯 E4/00拖链380系列 应用

380.05.075.0、380.05.1 KMA接头,活动式,带孔、380.05.100.0、380.05.115.0、380.05.12 KMA接头,活动式,全套

380系列适用场合


要求低噪音

用于高速度和/或高加速度

用于短行程

要求高附加负载

也可选配不带预紧的型号





IGUS易格斯 E4/00拖链380系列 规格

内宽Bi [mm]:  50

弯曲半径R [mm]: 75

行距S [mm]:  1000

固定端dM [mm]: 0

拖链长度** [mm]:  871

链节数量 :  13

外宽Ba [mm]:  78

H* [mm]:  214

D [mm]:  208

K [mm]:  370

H2 [mm]:  151

D2 :  174

K2 [mm]:  370

Hi [mm]:  42

Ha [mm]:  64

每链节重量 [g]:  -

重量 [kg/m]:  2.06

所要求的间隙高度是 HF=H+40毫米(在2千克/米的附加载荷下),这适用于所有类型的应用




IGUS易格斯 E4/00拖链380系列 技术

拖链链节材料    igumid G

最小允许温度 [°C]    -40

最大允许温度 [°C]    120

最大滑行速度 [m/s]    10

最大滑行速度 [m/s²]    50

最大速度FLG [m/s]    20

最大速度FLG [m/s²]    200

最大速度FLB [m/s]    3

最大速度FLB [m/s²]    6

拖链链节的易燃等级    VDE 0304 IIC UL94 HB


建议用于架空滑行应用

适合狭小的装配尺寸

选配——集成的C型面去应力元件以及Chainfix电缆夹或拖链束带

可选配圆形紧固件的通用装配
