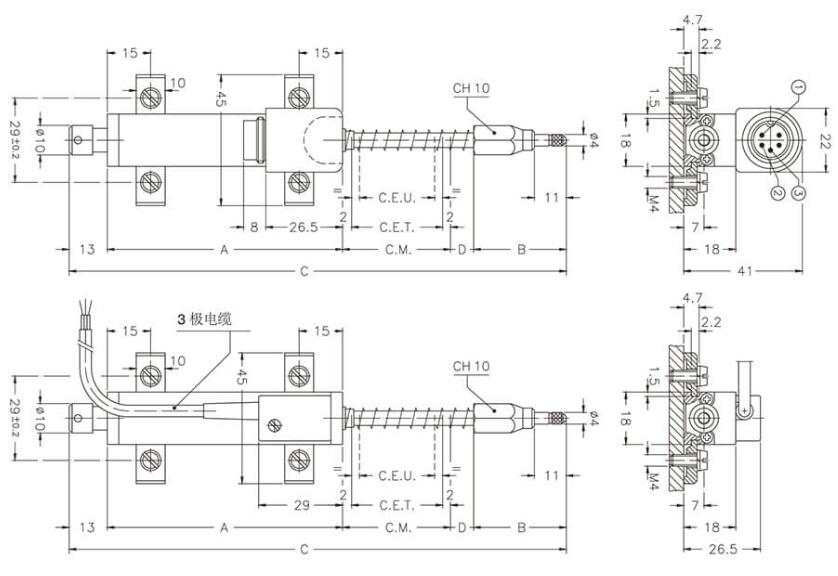

PY2自复位直线位移传感器（别名：电子尺，电阻尺，电位器，位移传感器）原理：电位计原理，传感器采用侧面双向控制通杆结构，整体强度更高。测杆通过复位弹簧自动复位，适用于各种对比测量。输出直流电压信号，也可以通过内置或者外置的变送模块将信号转换成标准的0-5V、0-10V或者4-20mA直流信号，也可以远距离传输控制要求。

Novotechnik LWG系列传感器 直线位移传感器，带球眼安装接头 工作量程可达 750mm，防护等级 IP 65

特点：

• 双端轴承受力杆

• 铰接头部安装万向头，可提 供大角度的自由运动 ( 最大 至 ±12.5%)

• 线性优异，高达 ±0.04%

• 分辨率高于 0.01mm

• 使用寿命长，不同应用情况下， 运动次数高达 5 千万次

• 防护等级 IP 65

• 可选直出电缆或插头连接

• 如需加强型，防护等级 IP67 的产品，请参见 LWX 系列 产品资料

传感器测量喷涂在 PCB 上的导电电阻材料阻值，从而 实现精密测量，滑刷安装在传 动杆上和导电电阻材料紧密结 合。测量精度高，寿命长。 该系列传感器可广泛地应 用于机械和汽车工业中，也可 用于自动控制和机器人技术 中，具有测量精度高、坚固的 显著特点。

外 壳：阳极氧化铝

拉 杆：不锈钢 (1.4305)，可旋转

轴 承：滑动轴承

电阻元件：导电塑料

滑刷组件：贵金属多触脚滑刷，带弹性阻尼

电气连接：4 针 M12x1 圆接头 3 芯 PVC 屏蔽电缆，3 x 0.34mm²，长1米

LWG-0150 026106 LWG-0175 026107 LWG-0225 026109 LWG- 025 6 1 LWG- 03 26 1 LWG- 03 62 14 LWG- 045 26 18 LWG-0500 026120 LWG - 05 261

NOVOTECHNIK TH1系列专为液压和气动应用而设计 位移传感器 TH1-0200-102-225-103

• 杆式换能器

• 工作压力高达 350 bar

• 诺沃致伸缩磁致伸缩非接触式技术

• 无磨损 - 无限机械寿命

• 同步串行接口 - 24/25 位，二进制/格雷码

• 启停脉冲接口 - 标准化为 2800 m/s

• 具有数据传输监控功能的CANopen接口

• 高达 10 μm 的出色线性度

• 分辨率高达 1 μm，不受行程长度影响

• 低温度系数 < 15 ppm/K

• 对冲击和振动不敏感

• 提供电缆或连接器版本

• 防护等级 IP67 / IP68

Novotechnik德国LWH-0400直线位移传感器产品概述：

LWH系列传感器

该系列传感器可用于测量和控制系统中，对位移和长度进行直接和绝对测量。

工作量程最大达900mm 以及高分辨率(0.01mm)可提供精确的线性位移测量。

传感器的结构设计上考虑方便安装及拆卸。

直线位移传感器，工作量程可达900mm

产品特点：

Novotechnik德国LWH-0400直线位移传感器！ 可用于测量和控制系统中，对位移和长度进行直接和绝对测量。

不同应用条件下，使用寿命长达100 x 106次

线性优异，高达±0.04%

分辨率高于：0.01mm

高运行速度

DIN 43 650标准插头和插座

防护等级：IP 55

相关产品：

LWH 75

LWH 100

LWH 130

LWH 150

LWH 175

LWH 200

LWH 225

LWH 250

LWH 300

LWH 325

LWH 360

LWH-0400

LWH-0375位移传感器的分辨率高于 0.01mm

LWH-0375位移传感器高运行速度

LWH-0375电子尺防护等级IP55

NOVOTECHNIKLWH-0375电子尺不同应用条件下，使用寿命长达 100 x 106 次

诺沃泰克位移传感器LWH-0375线性优异，高达 ±0.04%

德国Novotechnik LWH-0375位移传感器产品应用：

LWH-0375位移传感器内外结构表面经过特殊处理，可在高速低磨损状态下工作。

LWH-0375位移传感器前端的柔性缓冲轴承可以克服传动杆的一些微小侧向应力，保证LWH-0375位移传感器正常工作。NOVOTECHNIK位移传感器LWH-0375导电材料固定和结构设计等工艺保证即使在恶劣的条件下传感器也能可靠工作。

LWH-0375位移传感器四面都有安装槽，这样就方便在安装时尽量将导电材料面朝下安装，避免诺沃泰克位移传感器LWH-0375内部有微小杂物颗粒存在从而影响LWH-0360位移传感器的寿命。

optoNCDT 1320年是与袖珍型的一个新的激光三角测量传感器。

这个系列为位移提供理想的初级的传感器，距离的精确测量

并且位置。 控制器在相当地简化安装程序的住房集成。 由于它的极端袖珍型，传感器可能也是联合入有限的设施空间。

由于它的低重量， optoNCDT 1320年理想地说适用于即高加速度发生在机器人胳膊或在自动拾取放置的机器的应用。 optoNCDT 1320提供高精确度和可调整的测量的率由2kHz决定。

自动目标报偿(ATC)不管目标颜色或亮光，提供稳定的距离信号控制。

非常小对象可以可靠地检测归结于小和尖锐计划的测量光点直径。

“ optoNCDT 1700 LL，一个特别激光传感器使用与发光的金属和被构造的表面。

激光以一个卵形激光斑点为特色，有益于容易和精确测量打开，然而，光滑或发光可能表面，金属表面和特别是被构造的对象。

激光的不同的测定范围是1，10，20和50。提供两测微表线性最大值。

激光的最大决议是0.1测微表。激光可能也是给金属表面上的确切的测量。控制器在传感器内集成。在被构造的表面，距离测量是可能的。

可调整的测量的率以2.5kHz最大值。当改变时表面，有真实报偿。当测量卵形激光斑点时，一个特别透镜是used. \ /html”

这个紧凑传感器来与联合电子包括温度补偿，提供一个优秀价格性能比率，并且容易的操作。

高测量准确性和线性以及5 kHz的高频率反应速度是卓著的特征与在同一个价格分类的其他传感器比较。

 传感器为在4 mm的测定范围的铁磁和非铁磁金属是factory-calibrated。 传感器被保护对IP67。

因为传感器是易使用和有效的，他们特别适用于在OEM应用的标准生产。

新的DT3001series开放根据涡流原则的微Ε产品范围的新应用领域。

从微Ε措施位移、距离、位置、动摆、振动等等没有接触的涡流传感器的涡流传感器提供极端需要亚显微准确性的精确测量。

对标准涡流传感器的修改特别对于中等大小和多系列经常是必需的。

可以修改什么？ 即传感器可以适应用许多不同的方式适合顾客具体应用变成到缆绳、传感器材料和设计和控制器。

定制的传感器可以高效率地被生产，导致可观的成本降低。

MICRO-EPSILON 线性位移传感器 EDDYNCDT 3001 产品描述

新的eddyNCDT 3001是与必须约会为引人传感器和邻近传感器只被预留的住房的一个有效的涡流传感器。

这个紧凑传感器来与联合电子包括温度补偿，提供一个优秀价格性能比率，并且容易的操作。

高测量准确性和线性以及5 kHz的高频率反应速度是卓著的特征与在同一个价格分类的其他传感器比较。

传感器为在4 mm的测定范围的铁磁和非铁磁金属是factory-calibrated。

传感器被保护对IP67。 因为传感器是易使用和有效的，他们特别适用于在OEM应用的标准生产。

新的DT3001series开放根据涡流原则的微Ε产品范围的新应用领域。

从微Ε措施位移、距离、位置、动摆、振动等等没有接触的涡流传感器的涡流传感器提供极端需要亚显微准确性的精确测量。

对标准涡流传感器的修改特别对于中等大小和多系列经常是必需的。

可以修改什么？ 传感器可以适应用许多不同的方式适合顾客具体应用。

即变动对缆绳、传感器材料和设计和对控制器。 定制的传感器可以高效率地被生产，导致可观的成本降低。

MICRO-EPSILON 线性位移传感器 EDDYNCDT 3001 产品规格

类型:

线性

其他特性:

集成电子式, 圆柱形, 高速, 高精度, 紧凑型, IP67

接触型/无线型:

非接触式

应用:

用于流程自动化, OEM应用, 工业, 用于严苛环境

所用技术:

涡电流

测量范围:

最多: 4 mm

最少: 2 mm

MICRO-EPSILON 线性位移传感器 OPTONCDT 2300-2DR  产品描述

新的optoNCDT 2300-2DR使用蓝色激光和为直接地反射的表面上的位移和距离测量特别地设计。

反射性和发光的表面上，传感器高速经营并且提供在毫微米范围的最大精确度。

另外，传感器引人注意由于它独特的机秘。

optoNCDT 2300-2DR激光传感器特别适用于反射性和发光的目标。

传感器例如用于平面镜的厚度测量，在锻炼的玻璃的距离测量和极端小零件汇编监视。

测量的率可以被设定到是的49kHz传感器为什么理想地说适用于程序控制任务。

当经营与先进的真正的-时间-时表面报偿(A-RTSC)，传感器使能不同的表面类型的精确实时表面报偿。

数据输出是通过以太网、RS422或者EtherCAT。

传感器根据测量对象的平行的设施。蓝色激光直接地被反射在接受光学上由测量对象。

不同于红色激光，蓝色激光不击穿测量对象。

锋利的点被射出在表面上，使能在接收器元素的一个稳定的信号。

所以，传感器能测量到毫微米决议。

另外，极端小激光斑点大小允许传感器查出非常小对象。

除它的高精度传感器技术之外，传感器的大小使新的optoNCDT 2300-2DR独特。

在这传感器类，这是唯一的激光传感器全世界谁的整个电子在一套紧凑住房集成。

MICRO-EPSILON 线性位移传感器 OPTONCDT 2300-2DR 产品规格

类型:

线性

输出信号:

模拟输出, 以太网

接触型/无线型:

非接触式

其他特性:

高精度

所用技术:

激光, 光学

测量范围:

最多: 11 mm

最少: 9 mm

测量频率:

最多: 49 Hz

最少: 1.5 Hz

MICRO-EPSILON 线性位移传感器 OPTONCDT 1420 产品描述

在医学工程，激光传感器是常用的确定距离到非常敏感表面。在某种状况下激光类2传感器可能导致表面的化工或热量反应。

这里，optoNCDT 1420 CL1传感器只使用激光类2传感器的能量的大约三分之一由于他们的减少的激光力量的最大。

390 μW。这使能甚而敏感材料的测量例如基体没有导致目标材料的任何改变。

MICRO-EPSILON 线性位移传感器 OPTONCDT 1420 产品规格

类型:

线性

所用技术:

激光三角

应用:

工业, 用于医疗应用

接触型/无线型:

非接触式

其他特性:

高精度, 紧凑型

测量频率:

最多: 4 kHz

最少: 0.3 kHz

测量范围:

最多: 200 mm

最少: 10 mm

输出信号:

模拟, 数字

EddynCdT 3060 是一款功能强大的涡流测量系统，用于快速、高精度位移测量。

与传统的电感式传感器不同，基于涡流的位移传感器因其高精度、带宽和温度稳定性而脱颖而出。

此外，这种测量原理可以对铁磁或非铁磁物体进行测量。

这些传感器还能够抵抗恶劣的工业环境，包括污垢、油、压力和温度波动。

MICRO-EPSILON 拉线位移传感器 WIRESENSOR WPS-MK88-U45R 产品描述

新型 Wiresensor WPS-MK88 U45R 具有非接触式电位器，与传统电位器的拉线传感器相比，使用寿命延长 8 倍的新型 Wiresensor WPS-MK88 U45R 具有非接触式电位器的工作周期，从而将传感器的使用寿命延长至最长。

 这项新技术结合坚固的塑料外壳和良好的性价比，在经济效率方面树立了新的标准。

MICRO-EPSILON 拉线位移传感器 WIRESENSOR WPS-MK88-U45R 产品规格

类型:

拉线

所用技术:

电位计

应用:

工业

测量范围:

最多: 2,000 mm

最少: 2,000 mm

MICRO-EPSILON 线性位移传感器 OPTONCDT 1750 产品描述

OptonCDT 1750 激光传感器测量自动化技术、电子生产、汽车和机械制造等众多行业的位移、距离和位置。

紧凑型工业中档模型具有众多新功能，可提供基于高测量速率的精密测量。

激光光学测量系统几乎不受任何材料和颜色的影响。 新的 Web 界面简化了设置和配置，无需任何额外的软件。

预设可用于金属、塑料和有机材料等多种材料。 这可实现快速、直接和优化的传感器操作。

测量速率可连续调节，最高可达 7.5kHz，并可针对各自的测量任务进行单独调整，而无需额外的编码器。

峰值选择和干扰峰抑制可实现对发动机和变速器构造中的油性部件、涂层材料、玻璃后面的测量物体或薄膜密封部件的可靠测量。

数据输出是通过 RS422 接口进行模拟或数字输出。 OptonCDT 1750 还具有一个开关输出。

增强的性能和广泛的功能相结合，使传感器在同类产品中处于领先地位。 由于其紧凑的设计与集成控制器，OptonCDT 1750 在其潜在的应用领域方面非常灵活，同时简化了安装在受限空间中。

MICRO-EPSILON 线性位移传感器 OPTONCDT 1750 产品规格

类型:

线性

其他特性:

高精度, 紧凑型, 高速, IP65

接触型/无线型:

非接触式

所用技术:

激光

应用:

工业, OEM应用, 用于流程自动化

测量频率:

最多: 7,500 Hz

最少: 300 Hz

测量范围:

最多: 200 mm

最少: 2 mm

输出信号:

模拟, 数字

MICRO-EPSILON 线性位移传感器 CONFOCALDT IFC2471 HS 产品描述

“ confocalDT 2471 HS控制器为快速的距离和厚度测量使用

高度反射的表面。控制器用改进的光学混合涂料装备

nents使能测量的率由70kHz决定，而不必使用一个外在光源。

confocalDT HS控制器被考虑一个最快速的共焦的测量

系统在世界上。在CCD列阵的活跃曝光章程特点在动态测量过程中使能困难的改变的表面上的准确，快速地表面报偿。

控制器可以管理与所有IFS传感器并且是可利用的作为一个标准版本为距离测量或作为多峰顶版本为厚度测量。

由于一个用户友好的网接口，整个配置过程被执行没有使用任何另外的软件。数据输出是通过以太网、EtherCAT、RS422或者模式output. \ /html”

MICRO-EPSILON 线性位移传感器 CONFOCALDT IFC2471 HS 产品规格

类型:

线性

其他特性:

紧凑型, 高精度, 高解析度, 高速, IP40

接触型/无线型:

非接触式

所用技术:

共聚焦激光

应用:

工业, OEM应用, 用于流程自动化

测量频率:

最多: 70,000 Hz

最少: 100 Hz

输出信号:

模拟输出, 以太网

MICRO-EPSILON 拉线位移传感器 WIRESENSOR MT 产品描述

重量仅为 8 克，尺寸仅为 19 x 19 毫米，用于测量范围为 40 毫米的位移和距离测量。

该传感器可实现高达 60 g 的线缆加速，特别用于需要高动态性的应用（碰撞测试、模拟器或测试台）。

微型设计可安装到非常小的空间中。 外壳中的通孔支持轻松安装。

MICRO-EPSILON 拉线位移传感器 WIRESENSOR MT 产品规格

类型:

拉线

其他特性:

紧凑型, 高速, 微小型

接触型/无线型:

非接触式

所用技术:

电位计

应用:

工业

测量范围:

最多: 130 mm

最少: 40 mm

MICRO-EPSILON 线性位移传感器 EDDYNCDT 3005 产品描述

微型 EddynCDT 3005 是一款功能强大的涡流测量系统，用于快速、高精度位移测量。

EddynCdT 3005 具有耐压、耐热稳定且紧凑的设计，是机器集成的理想选择。

微型 Epsilon 非接触式涡流传感器设计用于对位移、距离、位置、振荡和振动等进行极高精度测量，达到微米精度。 压力、污垢、油或高温对测量精度几乎没有影响。

这种涡流测量系统特别适用于恶劣的工业环境。

由于 EddynCdT 3005 的传感器和紧凑型控制器具有温度补偿，即使在高温或波动温度下，例如在汽车生产中，也可以实现极高的测量精度。

这些传感器专为最高 + 125° C 的环境温度而设计，但也可为-30° C 至 + 180° C 的温度定制设计。

控制器、电缆和传感器具有高达 10 bar 的耐压性。 结构紧凑、坚固的传感器设计和高测量精度，加上特别优越的性价比，使这些传感器适用于大批量应用，并集成到工厂、设备和机械中。

MICRO-EPSILON 线性位移传感器 EDDYNCDT 3005 产品规格

类型:

线性

其他特性:

紧凑型, 高速, 高解析度, 高精度, 圆柱形, 集成电子式, IP67

接触型/无线型:

非接触式

所用技术:

涡电流

应用:

工业, 用于严苛环境, OEM应用, 用于流程自动化

测量范围:

最多: 6 mm

最少: 1 mm

CapanCdT 6110 传感器采用紧凑型传感器和用户友好的操作，适用于从测试单元到高度自动化环境的各种应用中测量位移、距离和位置。

新的 6110 号加盟协定取代了 6100 号加盟协定。 紧凑型控制器因其高性能和低成本而脱颖而出，因此特别适合 OEM 和大容量应用。

带宽为 1 千赫时，系统分辨率为 0.015% FSO。

标准系统组件有库存可供选择。 CapanCDT 6110 兼容所有传感器系列。

电容位移测量是非接触位移测量最精确的方法之一。 传感器和目标作为理想板型电容器的电极。

板之间的距离变化会影响系统的总容量。 与测量对象的距离可通过传感器交替电压的幅度按比例确定。

典型的 CapanCDT 6110 应用在自动化系统、半导体生产、机械工程、医药和测试单元中。

由 Micro-Epsilon® 制造的 OptonCDT 2300LL 是一种激光线，其中使用的是微型激光线而不是那些常见的激光点。

它适合在光泽、多孔或粗糙的表面上精确距离和位移测量。

在能够通过 49kHz 高测量快速处理传感器的应用中，它是可靠的。

此外，激光传感器参数化通过以太网接口通过 Web 进行接口。

OptonCDT 2300 系列是来自微型 Epsilon 的激光位移传感器。

该系列专为高速应用而设计，如监测振动或强韧表面上的测量，以及测量漫反射表面。

该系列可提供高达 49.02 kHz 的可调测量速率。 所有的电子元件都集成在其紧凑型传感器上。

它还具有 A-RTSC（高级实时表面补偿），可提供增强的动态范围，并在测量过程中实现精确和快速的表面补偿。

P200 线传感器专为升降机、起重机、叉车和高架仓库等行业而设计。

它们具有高运行可靠性的高质量组件，即使在恶劣的工业环境中也能使用长期服务。

P200 的测量范围持续约为 3 万或 4 万或 5 万个。 还使用了各种数字接口。 安装非常简单。

有些器件的测量范围最大为 50m，并且具有增量式或绝对式编码器的信号输出。 最大 4mm 范围用作线性度。

微型 Epsilon WDS-MPM 系列是一款微型拉丝位置传感器，是需要快速移动和短位移应用的理想设备。

它具有即使在有限的空间内工作的能力。 此外，它具有最大线性度为 0.125 毫米，测量范围为 50，150 和 250mm。

传感器系统boreCONTROL为钻子洞、消沉、收缩和山谷内在墙壁检查被运用。

 使用一台伺服电动机，这根准确地被装载的传感器长矛可以被转动，从而冲击测量以逐渐或螺旋方式。

有一条仅仅3.5mm直径的小共焦的传感器可以被应用于与直径的钻子洞4.5mm。

当可以完全地时，计算技巧和台阶象线性基本操作，共焦的机制对各种各样的表面是理想的没有任何参考点。

 boreCONTROL的主要特点包括计算范围(mm)， 4.5 - 10 (更长的测量根据需求排列)，线性由0.15%决定，最宜的决议0.01%并且对钻子洞是理想的4mm。

ConfoCaldt IFS 2403 是一款集成了 2 个成功共聚焦设计的优点的测量传感器。

其外径只有 8 毫米的紧凑型传感器。

该工具具有更宽的数字漏洞，使其接收更多的反射光比直径为 4 毫米的小得多的版本。 它的测量范围为 0.4、1.5、4 和 10 毫米。

该传感器采用混合设计和钛制成的外壳。

它具有增加的基础距离和被动测量单元。

ConfoCaldt IFS 2402 是一系列来自 Micro-Epsilon 的共聚焦位移传感器，用于高精度应用。

该系列传感器包含直径为 4 毫米。 它封装在一个不锈钢外壳中，适合在狭窄的腔或钻孔中使用。

MICRO-EPSILON 线性位移传感器 EDDYNCDT 3300 产品描述

EddynCdT 3300 是一款电流传感器，可用于各种工业应用。

这包括对机器监控、测量、检查、测试和其他设备的兼容性。

它内置了一个多功能控制器，配备了 LC 图形显示器。

该器件内置了 0.02 µm 的广泛分辨率。 它还提供 0.008 毫米的最大线性度。

传感器采用 IP 67 传感器制造。

它配备了存储多达 3 个配置的能力。

还包括提供高达 100 kHz 带宽的能力。

MICRO-EPSILON 线性位移传感器 EDDYNCDT 3300 产品参数

类型:

线性

输出信号:

模拟

测量范围:

最多: 80 mm

最少: 0.4 mm

接触型/无线型:

非接触式

其他特性:

高解析度, 高精度, IP67

所用技术:

涡电流

应用:

用于流程自动化, OEM应用, 工业, 用于严苛环境

HEIDENHAIN 长度计 383979-01 产品描述
多点检测设备的解决方案，站宽仅为15毫米
多点测量站在生产中变得越来越重要。
典型应用是同时检测多个测量值或在加工过程中组合单个测量步骤。
海德汉SPECTO系列长度计的特点是宽度小于15毫米，可以将多个长度计安装在狭小的空间内。
为了保持系统中的空间要求低，电缆可以轴向或径向连接。
由于防护等级达到IP67，长度计也非常适合在线测量。
HEIDENHAIN 长度计 383979-01 产品特点
高度保护
体积小巧
滚珠导轨
HEIDENHAIN 长度计 383979-01 产品参数
符合RoHS标准：是的
测量范围：12毫米
电缆出口：直角
电缆长度：1.5米
电缆类型：聚氨酯
体径：8毫米
家庭：SPECTO
测量方法：增量
光栅周期：20μm
精度：1μm
接口：1 Vpp
指南：球形导轨
电气连接：12针公M23连接器
柱塞静止位置：弹簧伸展

Peter Hirt 位移传感器T202F产品参数：

Peter Hirt 位移传感器T201F产品参数：

Peter Hirt 位移传感器T451产品参数：

Peter Hirt 位移传感器T452产品参数：
