重载夹持器/重型机械手，尺寸：100，气动

每钳口行程： 100 mm

闭合力：10000 N

开孔力：11480 N

最高环境温度： 90 °C

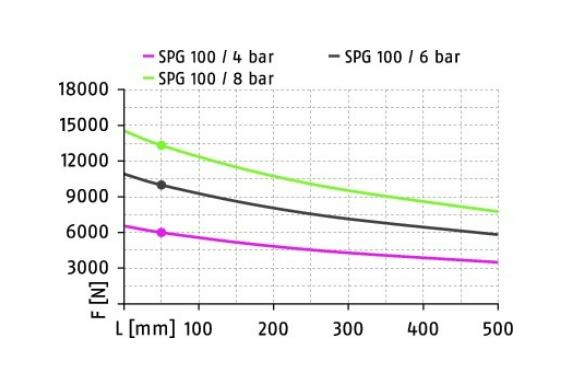

抓取力
在距离 P（请参见插图）处施加到每个机械手夹爪的抓取力的算术和。

手指长度
沿主轴方向，从距基准面距离 P 处测得。
在达到额定工作压力之前，适用最大允许手指长度。压力较高时，手指长度必须成比例减小至额定工作压力。
重复精度
定义为 100 个连续行程后极限位置分布。
工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2 计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。
闭合/打开时间
仅为基爪或手指的运动时间。不包括阀门开关时间、软管注入时间或 PLC 反应时间，但是计算周期时必须考虑这些时间。
外壳材料
铝合金，阳极氧化
基爪材料
铝合金，阳极氧化
启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。
保修期
24 个月
标配范围
定心套、杯形润滑油嘴、直接接口 O 型圈，装配和说明（含制造商声明的操作手册可从官网下载）
抓取力保持
ID 为 0302120 的型号供货范围内包含一个压力调节阀门 SDV-P 07。而 ID 为 0302121 的型号不包含压力调节阀门，但可以改装。

瑞典Elpress 铜连接的压钳架-13DB32：集成式压模对DUAL，用于压接铜端子，类型KRF / KSF 300 mm²，六边形压接。 无需压模支架。用于 DV1300 和 PVX1300, 2压接。

瑞典Elpress 铜连接的压钳架-13DB30：集成式压模对DUAL，用于压接铜端子，类型KRF / KSF 240 mm²，六边形压接。 无需压模支架。用于 DV1300 和 PVX1300, 2压接。

品牌：ZOOK

产地：加拿大

型号：PB系列 PB-0006-X-103769

产品批号：220728-2825

尺寸：0.25 in

PB 系列正向作用式爆破片（爆破片）安装在凹面朝向工艺介质的表面上。

• PB 系列采用前向作用、张力加载设计

• 工作比率高达低端突发容差的 75%

• 非常适合液体、气体或双相流

• 提供多种标准和特殊材料

• 尺寸从 1/4“ （6mm） 到 24” （600mm）

• 爆破额定值从 3 磅/平方英寸（0.21 巴）到 60，000 磅/平方英寸（4136.85 巴）

• 三维不锈钢标签永久刻有完整的磁盘规格

• 提供符合美国农业、中东和非洲关税及天然气工业标准

ELPRESS 铜连接的压钳和压钳架 13DB系列：13DB14,5 13DB13 13DB8 13DB20 13DB27 13DB9 13DB17 13DB25 13DB11

集成式压模对DUAL，用于压接铜端子，类型KRF / KSF 35 mm²，六边形压接。 无需压模支架。用于 DV1300 和 PVX1300。

德国 SOMMER 平行抓爪GPP5003N-21-A， GPP5000抓爪系列产品信息

钢制直线导轨-

出色的导向概念

钢/钢制导轨具有持久的精度，坚固性和耐用性，维护间隔可达3000万次。受益于这些特性，并使用它们来提高机器的盈利能力和过程可靠性。

密封并具有

防腐蚀功能-通用抓手适用于几乎所有环境条件，其导向装置密封等级达到IP67和标准防腐蚀保护，您可以通用使用该抓手。这样可以减少生产中类型的多样性以及相关的存储和过程成本。

铝质直线导轨-替代品

精简的钢/铝质导轨品种比具有T型槽滑动导轨的同类夹持器为您提供了明显更好的性能，并且与大多数齿形导轨原理相提并论。

GPP5003N-21-A平行抓爪 技术参数

每下巴行程：2.5 [毫米]

关闭时的抓力：140 [N]

打开时的抓力：150 [N]

关闭时间：0.01 [秒]

安装的夹具爪的自重最大：0.12 [公斤]

夹爪的最大长度：65 [毫米]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

工作温度：-10 ... +90 [°C]

每周期气缸容积：2.1 [cm³]

防护等级符合IEC 60529：IP67

重量：0.1 [公斤]

德国 SOMMER 大行程2爪平行抓爪 MGH8010， 抓爪MGH8000系列产品信息

减少干扰轮廓

扁平的设计和灵活的拧紧选项使您可以轻松地将其集成到您的结构中

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

MGH8010 大行程2爪平行抓爪详细参数描述

每下巴行程：10 [毫米]

关闭时的抓力：60 [N]

打开时的抓力：90 [N]

关闭时间：0.07 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：4 [cm³]

防护等级符合IEC 60529：IP54

重量：0.35 [公斤]

德国 SOMMER 两爪式平行抓爪 GPP5025N-IL-10-A， 抓爪GPP5000IL系列产品信息

气动驱动结合IO-Link技术

最多减少50％的循环时间，最多节省90％的压缩空气

仅通过一根气动管线和IO-Link电缆进行连接

集成阀技术，传感器，状态显示，压力和温度监控

零件检测范围为+/- 0.05 mm，公差范围可自由教授

可以编程32个工件数据记录

符合IP64的腐蚀防护和密封

多达3000万次循环的免维护

GPP5025N-IL-10-A 两爪式平行抓爪详细参数描述

每下巴行程：25 [毫米]

关闭时的抓力：3280 [N]

打开时的抓力：3490 [N]

安装的夹具爪的自重最大：7 [公斤]

夹爪的最大长度：310 [毫米]

重复性+/-：0.02 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

工作温度：+5 ... +50 [°C]

每周期气缸容积：420 [cm³]

防护等级符合IEC 60529：IP64

重量：8.5 [公斤]

德国 SOMMER 两爪式平行抓爪 GPP5016N-IL-10-A， 抓爪GPP5000IL系列产品信息

气动驱动结合IO-Link技术

最多减少50％的循环时间，最多节省90％的压缩空气

仅通过一根气动管线和IO-Link电缆进行连接

集成阀技术，传感器，状态显示，压力和温度监控

零件检测范围为+/- 0.05 mm，公差范围可自由教授

可以编程32个工件数据记录

符合IP64的腐蚀防护和密封

多达3000万次循环的免维护

GPP5016N-IL-10-A 两爪式平行抓爪详细参数描述

每下巴行程：16 [毫米]

关闭时的抓力：2090 [N]

打开时的抓力：2220 [N]

安装的夹具爪的自重最大：3.8 [公斤]

夹爪的最大长度：245 [毫米]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

工作温度：+5 ... +50 [°C]

每周期气缸容积：166 [cm³]

防护等级符合IEC 60529：IP64

重量：4.4 [公斤]

德国 SOMMER 两爪式平行抓爪 GPP5013N-IL-10-A， 抓爪GPP5000IL系列产品信息

气动驱动结合IO-Link技术

最多减少50％的循环时间，最多节省90％的压缩空气

仅通过一根气动管线和IO-Link电缆进行连接

集成阀技术，传感器，状态显示，压力和温度监控

零件检测范围为+/- 0.05 mm，公差范围可自由教授

可以编程32个工件数据记录

符合IP64的腐蚀防护和密封

多达3000万次循环的免维护

GPP5013N-IL-10-A 两爪式平行抓爪详细参数描述

每下巴行程：13 [毫米]

关闭时的抓力：1410 [N]

打开时的抓力：1490 [N]

安装的夹具爪的自重最大：2.4 [公斤]

夹爪的最大长度：200 [毫米]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

工作温度：+5 ... +50 [°C]

每周期气缸容积：88 [cm³]

防护等级符合IEC 60529：IP64

重量：2.5 [公斤]

德国 SOMMER 两爪式平行抓爪 GPP5010N-IL-10-A， 抓爪GPP5000IL系列产品信息

气动驱动结合IO-Link技术

最多减少50％的循环时间，最多节省90％的压缩空气

仅通过一根气动管线和IO-Link电缆进行连接

集成阀技术，传感器，状态显示，压力和温度监控

零件检测范围为+/- 0.05 mm，公差范围可自由教授

可以编程32个工件数据记录

符合IP64的腐蚀防护和密封

多达3000万次循环的免维护

GPP5010N-IL-10-A 两爪式平行抓爪详细参数描述

每下巴行程：10 [毫米]

关闭时的抓力：885 [N]

打开时的抓力：945 [N]

安装的夹具爪的自重最大：1.3 [公斤]

夹爪的最大长度：160 [毫米]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

工作温度：+5 ... +50 [°C]

每周期气缸容积：44 [cm³]

防护等级符合IEC 60529：IP64

重量：1.23 [公斤]

德国 SOMMER 两爪式平行抓爪 GPP5008N-IL-10-A， 抓爪GPP5000IL系列产品信息

气动驱动结合IO-Link技术

最多减少50％的循环时间，最多节省90％的压缩空气

仅通过一根气动管线和IO-Link电缆进行连接

集成阀技术，传感器，状态显示，压力和温度监控

零件检测范围为+/- 0.05 mm，公差范围可自由教授

可以编程32个工件数据记录

符合IP64的腐蚀防护和密封

多达3000万次循环的免维护

GPP5008N-IL-10-A 两爪式平行抓爪详细参数描述

每下巴行程：8 [毫米]

关闭时的抓力：520 [N]

打开时的抓力：560 [N]

安装的夹具爪的自重最大：0.7 [公斤]

夹爪的最大长度：125 [毫米]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

工作温度：+5 ... +50 [°C]

每周期气缸容积：22 [cm³]

防护等级符合IEC 60529：IP64

重量：0.75 [公斤]

德国 SOMMER 两爪式平行抓爪 GPP5006N-IL-10-A， 抓爪GPP5000IL系列产品信息

气动驱动结合IO-Link技术

最多减少50％的循环时间，最多节省90％的压缩空气

仅通过一根气动管线和IO-Link电缆进行连接

集成阀技术，传感器，状态显示，压力和温度监控

零件检测范围为+/- 0.05 mm，公差范围可自由教授

可以编程32个工件数据记录

符合IP64的腐蚀防护和密封

多达3000万次循环的免维护

GPP5006N-IL-10-A 两爪式平行抓爪详细参数描述

每下巴行程：6 [毫米]

关闭时的抓力：330 [N]

打开时的抓力：360 [N]

安装的夹具爪的自重最大：0.4 [公斤]

夹爪的最大长度：100 [毫米]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

工作温度：+5 ... +50 [°C]

每周期气缸容积：11 [cm³]

防护等级符合IEC 60529：IP64

重量：0.45 [公斤]

德国 SOMMER 两爪式平行抓爪 GP280-99， 抓爪GP200系列产品信息

无限可变的冲程

调节您可以使用调节螺钉使冲程单独适应您的应用

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

GP280-99 两爪式平行抓爪详细参数描述

每下巴行程：40 [毫米]

关闭时的抓力：1390 [N]

打开时的抓力：1390 [N]

关闭时间：0.2 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：5 [bar]

最大工作压力：10 [巴]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：300 [cm³]

重量：8.3 [公斤]

德国 SOMMER 两爪式平行抓爪 GP280， 抓爪GP200系列产品信息

无限可变的冲程

调节您可以使用调节螺钉使冲程单独适应您的应用

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

GP280 两爪式平行抓爪详细参数描述

每下巴行程：40 [毫米]

关闭时的抓力：1690 [N]

弹簧力确保了夹紧力：300 [N]

关闭时间：0.25 [s]

重复性+/-：0.05 [毫米]

最小工作压力：5 [bar]

最大工作压力：10 [巴]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：300 [cm³]

重量：8.3 [公斤]

德国 SOMMER 两爪式平行抓爪 GP260-99， 抓爪GP200系列产品信息

无限可变的冲程

调节您可以使用调节螺钉使冲程单独适应您的应用

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

GP260-99两爪式平行抓爪详细参数描述

每下巴行程：30 [毫米]

关闭时的抓力：665 [N]

打开时的抓力：665 [N]

关闭时间：0.1 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：115 [cm³]

重量：2.9 [公斤]

德国 SOMMER 两爪式平行抓爪 GP260， 抓爪GP200系列产品信息

无限可变的冲程

调节您可以使用调节螺钉使冲程单独适应您的应用

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

GP260两爪式平行抓爪详细参数描述

每下巴行程：30 [毫米]

关闭时的抓力：800 [N]

弹簧力确保了夹紧力：135 [N]

关闭时间：0.15 [s]

重复性+/-：0.05 [毫米]

最小工作压力：5 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：115 [cm³]

重量：2.9 [公斤]

德国 SOMMER 两爪式平行抓爪 GP240-B-99， 抓爪GP200系列产品信息

无限可变的冲程

调节您可以使用调节螺钉使冲程单独适应您的应用

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

GP240-B-99两爪式平行抓爪详细参数描述

每下巴行程：20 [毫米]

关闭时的抓力：435 [N]

打开时的抓力：435 [N]

关闭时间：0.08 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：49 [cm³]

重量：1.2 [公斤]

德国 SOMMER 两爪式平行抓爪 GP240-B， 抓爪GP200系列产品信息

无限可变的冲程

调节您可以使用调节螺钉使冲程单独适应您的应用

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

GP240-B两爪式平行抓爪详细参数描述

每下巴行程：20 [毫米]

关闭时的抓力：510 [N]

弹簧力确保了夹紧力：75 [N]

关闭时间：0.1 [秒]

营业时间：0.1 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：5 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：49 [cm³]

重量：1.2 [公斤]

德国 SOMMER 两爪式平行抓爪 GP224-B-99， 抓爪GP200系列产品信息

无限可变的冲程

调节您可以使用调节螺钉使冲程单独适应您的应用

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

GP224-B-99两爪式平行抓爪详细参数描述

每下巴行程：12 [毫米]

关闭时的抓力：160 [N]

打开时的抓力：160 [N]

关闭时间：0.04 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：12 [cm³]

重量：0.33 [公斤]

德国 SOMMER 两爪式平行抓爪 GP224-B， 抓爪GP200系列产品信息

无限可变的冲程

调节您可以使用调节螺钉使冲程单独适应您的应用

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

防止灰尘进入导轨上的刮水器使您即使在恶劣的环境下也可以安全地使用抓爪

GP224-B两爪式平行抓爪详细参数描述

每下巴行程：12 [毫米]

关闭时的抓力：170 [N]

弹簧力确保了夹紧力：10 [N]

关闭时间：0.06 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：5 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：12 [cm³]

重量：0.33 [公斤]

德国 SOMMER 两爪式平行抓爪 GP430N-C， 抓爪GP400系列产品信息

专注于必需品

最经济的抓取方式：这是您降低生产成本的方式

经过验证的T型槽导轨

这种成熟可靠的导轨技术与众不同，可实现最大的工艺可靠性

紧凑的设计

减少了应用中的干扰轮廓

GP430N-C两爪式平行抓爪详细参数描述

每下巴行程：30 [毫米]

关闭时的抓力：6675 [N]

打开时的抓力：6830 [N]

关闭时间：0.4 [秒]

重复性+/-：0.04 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最大工作压力密封空气：0.5 [巴]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：980 [cm³]

重量：14 [公斤]

德国 SOMMER 两爪式平行抓爪 GP420N-C， 抓爪GP400系列产品信息

专注于必需品

最经济的抓取方式：这是您降低生产成本的方式

经过验证的T型槽导轨

这种成熟可靠的导轨技术与众不同，可实现最大的工艺可靠性

紧凑的设计

减少了应用中的干扰轮廓

GP420N-C两爪式平行抓爪详细参数描述

每下巴行程：20 [毫米]

关闭时的抓力：3175 [N]

打开时的抓力：3330 [N]

关闭时间：0.35 [秒]

重复性+/-：0.02 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最大工作压力密封空气：0.5 [巴]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：320 [cm³]

重量：5.5 [公斤]

德国 SOMMER 两爪式平行抓爪 GP416N-C， 抓爪GP400系列产品信息

专注于必需品

最经济的抓取方式：这是您降低生产成本的方式

经过验证的T型槽导轨

这种成熟可靠的导轨技术与众不同，可实现最大的工艺可靠性

紧凑的设计

减少了应用中的干扰轮廓

GP416N-C两爪式平行抓爪详细参数描述

每下巴行程：16 [毫米]

关闭时的抓力：1860 [N]

打开时的抓力：1960 [N]

关闭时间：0.2 [秒]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最大工作压力密封空气：0.5 [巴]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：268 [cm³]

重量：2.9 [公斤]

德国 SOMMER 两爪式平行抓爪 GP412N-C， 抓爪GP400系列产品信息

专注于必需品

最经济的抓取方式：这是您降低生产成本的方式

经过验证的T型槽导轨

这种成熟可靠的导轨技术与众不同，可实现最大的工艺可靠性

紧凑的设计

减少了应用中的干扰轮廓

GP412N-C两爪式平行抓爪详细参数描述

每下巴行程：12 [毫米]

关闭时的抓力：1290 [N]

打开时的抓力：1370 [N]

关闭时间：0.1 [秒]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最大工作压力密封空气：0.5 [巴]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：80 [cm³]

重量：1.5 [公斤]

德国 SOMMER 两爪式平行抓爪 GP410N-C， 抓爪GP400系列产品信息

专注于必需品

最经济的抓取方式：这是您降低生产成本的方式

经过验证的T型槽导轨

这种成熟可靠的导轨技术与众不同，可实现最大的工艺可靠性

紧凑的设计

减少了应用中的干扰轮廓

GP410N-C两爪式平行抓爪详细参数描述

每下巴行程：10 [毫米]

关闭时的抓力：740 [N]

打开时的抓力：795 [N]

关闭时间：0.07 [秒]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最大工作压力密封空气：0.5 [巴]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：39.3 [cm³]

重量：0.85 [公斤]

德国 SOMMER 两爪式平行抓爪 GP408N-C， 抓爪GP400系列产品信息

专注于必需品

最经济的抓取方式：这是您降低生产成本的方式

经过验证的T型槽导轨

这种成熟可靠的导轨技术与众不同，可实现最大的工艺可靠性

紧凑的设计

减少了应用中的干扰轮廓

GP408N-C两爪式平行抓爪详细参数描述

每下巴行程：8 [毫米]

关闭时的抓力：550 [N]

打开时的抓力：590 [N]

关闭时间：0.04 [秒]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最大工作压力密封空气：0.5 [巴]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：23.6 [cm³]

重量：0.5 [公斤]

德国 SOMMER 两爪式平行抓爪 GP404N-C， 抓爪GP400系列产品信息

专注于必需品

最经济的抓取方式：这是您降低生产成本的方式

经过验证的T型槽导轨

这种成熟可靠的导轨技术与众不同，可实现最大的工艺可靠性

紧凑的设计

减少了应用中的干扰轮廓

GP404N-C两爪式平行抓爪详细参数描述

每下巴行程：4 [毫米]

关闭时的抓力：170 [N]

打开时的抓力：185 [N]

关闭时间：0.02 [秒]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最大工作压力密封空气：0.5 [巴]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：4.1 [cm³]

重量：0.14 [公斤]

德国 SOMMER 两爪式平行抓爪 GP403N-C， 抓爪GP400系列产品信息

专注于必需品

最经济的抓取方式：这是您降低生产成本的方式

经过验证的T型槽导轨

这种成熟可靠的导轨技术与众不同，可实现最大的工艺可靠性

紧凑的设计

减少了应用中的干扰轮廓

GP403N-C两爪式平行抓爪详细参数描述

每下巴行程：3 [毫米]

关闭时的抓力：85 [N]

打开时的抓力：100 [N]

关闭时间：0.015 [秒]

重复性+/-：0.01 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最大工作压力密封空气：0.5 [巴]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：1.8 [厘米³]

重量：0.08 [公斤]

德国 SOMMER 两爪式平行抓爪 GP100-C， 抓爪GP系列产品信息

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

循环

时间非常短低摩擦圆导轨可缩短循环时间，从而可以从系统中提取大量零件

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

GP100-C两爪式平行抓爪详细参数描述

每下巴行程：13 [毫米]

关闭时的抓力：450 [N]

弹簧力确保了夹紧力：70 [N]

关闭时间：0.05 [秒]

营业时间：0.05 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：5 [bar]

最大工作压力：8 [bar]

最低工作温度：+5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：30 [cm³]

重量：1.4 [公斤]

德国 SOMMER 两爪式平行抓爪 GP75-C， 抓爪GP系列产品信息

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

循环

时间非常短低摩擦圆导轨可缩短循环时间，从而可以从系统中提取大量零件

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

GP75-C两爪式平行抓爪详细参数描述

每下巴行程：10 [毫米]

关闭时的抓力：220 [N]

打开时的抓力：260 [N]

关闭时间：0.03 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

最低工作温度：+5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：13 [cm³]

重量：0.45 [公斤]

德国 SOMMER 两爪式平行抓爪 GP45-C， 抓爪GP系列产品信息

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

循环

时间非常短低摩擦圆导轨可缩短循环时间，从而可以从系统中提取大量零件

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

GP45-C两爪式平行抓爪详细参数描述

每下巴行程：5 [毫米]

关闭时的抓力：118 [N]

打开时的抓力：155 [N]

关闭时间：0.03 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

最低工作温度：+5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：4.0 [cm³]

重量：0.26 [公斤]

德国 SOMMER 两爪式平行抓爪 GP30-C， 抓爪GP系列产品信息

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

循环

时间非常短低摩擦圆导轨可缩短循环时间，从而可以从系统中提取大量零件

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

GP30-C两爪式平行抓爪详细参数描述

关闭时的抓力：94 [N]

打开时的抓力：76 [N]

关闭时间：0.02 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

最低工作温度：+5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：3.0 [cm³]

重量：0.15 [公斤]

德国 SOMMER 两爪式平行抓爪 GP19-C， 抓爪GP系列产品信息

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

循环

时间非常短低摩擦圆导轨可缩短循环时间，从而可以从系统中提取大量零件

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

GP19-C两爪式平行抓爪详细参数描述

每下巴行程：4 [毫米]

关闭时的抓力：36 [N]

打开时的抓力：26 [N]

关闭时间：0.02 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

最低工作温度：+5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：1.0 [cm³]

重量：0.08 [公斤]

德国 SOMMER 两爪式平行抓爪 GP12-C， 抓爪GP系列产品信息

可靠的技术

经过20多年的实践证明，其可靠性可确保您无故障生产

循环

时间非常短低摩擦圆导轨可缩短循环时间，从而可以从系统中提取大量零件

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

GP12-C两爪式平行抓爪详细参数描述

每下巴行程：3 [毫米]

关闭时的抓力：8.4 [N]

打开时的抓力：4 [N]

关闭时间：0.02 [秒]

重复性+/-：0.05 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

最低工作温度：+5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：0.4 [cm³]

重量：0.033 [公斤]

德国 SOMMER 两爪式平行抓爪 MGP806NC， 抓爪MGP800系列产品信息

比基准功能强大40％以上

的重量和力量优化降低了应用程序的成本，因为所有组件都可以做得更小

夹爪的长度比基准夹具长50％

，最大的作用力和力矩可实现最大的动力灵活使用

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

MGP806NC 技术详细参数

每下巴行程：6 [毫米]

关闭时的抓力：140 [N]

弹簧力确保了夹紧力：40 [N]

关闭时间：0.02 [秒]

重复性+/-：0.025 [毫米]

最小工作压力：4 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：5.4 [cm³]

重量：0.11 [公斤]

德国 SOMMER 两爪式平行抓爪 MGP806N， 抓爪MGP800系列产品信息

比基准功能强大40％以上

的重量和力量优化降低了应用程序的成本，因为所有组件都可以做得更小

夹爪的长度比基准夹具长50％

，最大的作用力和力矩可实现最大的动力灵活使用

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

MGP806N 技术详细参数

每下巴行程：6 [毫米]

关闭时的抓力：100 [N]

打开时的抓力：120 [N]

关闭时间：0.02 [秒]

重复性+/-：0.025 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：4.2 [cm³]

重量：0.1 [公斤]

德国 SOMMER 两爪式平行抓爪 MGP804NC， 抓爪MGP800系列产品信息

比基准功能强大40％以上

的重量和力量优化降低了应用程序的成本，因为所有组件都可以做得更小

夹爪的长度比基准夹具长50％

，最大的作用力和力矩可实现最大的动力灵活使用

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

MGP804NC 技术详细参数

每下巴行程：4 [毫米]

关闭时的抓力：90 [N]

弹簧力确保了夹紧力：30 [N]

关闭时间：0.02 [秒]

重复性+/-：0.025 [毫米]

最小工作压力：4 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：2.5 [cm³]

重量：0.07 [公斤]

德国 SOMMER 两爪式平行抓爪 MGP804N， 抓爪MGP800系列产品信息

比基准功能强大40％以上

的重量和力量优化降低了应用程序的成本，因为所有组件都可以做得更小

夹爪的长度比基准夹具长50％

，最大的作用力和力矩可实现最大的动力灵活使用

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

MGP804N 技术详细参数

每下巴行程：4 [毫米]

关闭时的抓力：60 [N]

打开时的抓力：65 [N]

关闭时间：0.02 [秒]

重复性+/-：0.025 [毫米]

最小工作压力：3 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：1.9 [cm³]

重量：0.05 [公斤]

德国 SOMMER 两爪式平行抓爪 MGP803NC， 抓爪MGP800系列产品信息

比基准功能强大40％以上

的重量和力量优化降低了应用程序的成本，因为所有组件都可以做得更小

夹爪的长度比基准夹具长50％

，最大的作用力和力矩可实现最大的动力灵活使用

无故障连续使用

我们毫不妥协的“德国制造”质量保证您无需维护即可进行多达一千万次循环

MGP803NC 技术详细参数

每下巴行程：3 [毫米]

关闭时的抓力：55 [N]

弹簧力确保了夹紧力：20 [N]

关闭时间：0.01 [秒]

重复性+/-：0.025 [毫米]

最小工作压力：4 [bar]

最大工作压力：8 [bar]

公称工作压力：6 [bar]

最低工作温度：5 [°C]

最高工作温度：+80 [°C]

每周期气缸容积：1.1 [cm³]

重量：0.035 [公斤]
