Sprecher+Schuh断路器KTB9-40H-32A

系列 KT9 电动机保护断路器

电流范围 32 A（固定电流，无电流可调范围）

磁脱扣设置 约 14…15 × 运行电流（固定磁脱扣）

短路保护 支持（磁保护）

过载保护 不提供（需外接过载继电器）

适用标准 IEC 60947-2、IEC 60947-4-1、UL 508、CSA 22.2 No. 14 等

最大短路电流（Icu） 见表中数据（如 400V 下为 65 kA，600V 下为 50 kA 等）

最大额定功率（三相） 448 HP（表中对应值）

接线端子类型 螺丝端子（支持实心、绞线、带套管的柔性线）

安装方式 DIN 导轨安装（35 mm）

防护等级 IP2X

环境温度 -25°C 至 +70°C（运行）

辅助触点支持 支持（前装或侧装辅助触点）

Sprecher+Schuh断路器KTB9-40H-25A

额定电流范围：25A（固定值，无热调节）

磁脱扣电流：约 14–15 倍运行电流（固定磁脱扣）

最大短路电流（Icu）：

230/240V AC：100 kA

400/415V AC：100 kA

440/460V AC：35 kA

500/525V AC：20 kA

690V AC：4 kA

使用类别：AC-3（电机启动）

额定绝缘电压（Ui）：690V（IEC）/ 600V（UL）

额定冲击耐受电压（Uimp）：6 kV / 8 kV（分断）

污染等级：3

防护等级：IP2X

保护功能

过载保护：无（需外接过载继电器）

短路保护：有（磁脱扣）

相位保护：有（失相敏感保护）

脱扣等级：无（因无热保护）

适用电机功率（参考值）

最大三相马力（HP）：

230V：5 HP

460V：15 HP

575V：20 HP

安装与认证

适用安装类型：

组安装（需配合短路保护设备）

电机分断开关

导线保护（Tap Conductor Protection）

认证标准：

IEC 60947-2、IEC 60947-4-1

UL 508、CSA C22.2 No. 14

cURus、CE、CCC、EAC

环境条件：

工作温度：-25°C 至 +70°C

存储温度：-40°C 至 +85°C

湿度：5–95% 非凝结

海拔：≤ 2000m

Sprecher+Schuh断路器KTB9-40H-29A

类型：电机电路保护器，无热脱扣元件

适用场合：需外接过载保护装置（如过载继电器）的场合

磁脱扣设定：约为运行电流的 14…15 倍

说明：不提供自身及下游组件的热保护，必须外接过载保护装置

主要技术参数

额定电流范围 29 A

最大短路电流（400V Icu） 50 kA

最大短路电流（480V 组电机） 50 kA

最大输出功率（三相，200V） 7.5 kW

最大输出功率（三相，230V） 10 kW

最大输出功率（三相，460V） 20 kW

最大输出功率（三相，575V） -

最大马力（三相） 406 HP

磁脱扣响应电流 固定值，约14–15倍额定电流

Sprecher+Schuh断路器KTB9-40H-20A

产品系列 KTB9 (Motor Circuit Protector - 电机电路保护器)

框架尺寸 D-Frame

额定运行电流 (Ie) 20 A

电流调整范围 14.5 - 20 A

分断能力 高断开容量 (High Interrupting Capacity)

热保护 无 (需外接过载继电器)

磁保护 (短路保护) 有，固定磁脱扣

磁脱扣电流 280 A (约为电流调整范围最大值的14倍)

脱扣等级 不适用 (无热脱扣)

缺相保护 有 (通过差动脱扣实现)

适用相数 单相及三相

KTB9-40H-16A 规格参数

基本电气参数

额定电流范围：10…16 A

磁释放响应电流：224 A（固定磁跳闸，约14×最大设定电流）

最大短路电流（Icu）：

400V：100 kA

480V（组电机）：100 kA

最大马力（HP）额定值（三相）：

200V：3 HP

230V：5 HP

460V：10 HP

575V：10 HP

最大功率（kW）额定值（AC-3，三相）：

230V：4 kW

400/415V：7.5 kW

500V：10 kW

690V：13 kW

适用于组安装手动控制器：

最大熔断器或断路器：450 A

最大短路电流：

480V：65 kA

600V：50 kA

作为电机断开装置：

最大短路电流：

480V：65 kA

600V：50 kA

适用于分接导体保护：

最大短路电流：

480Y/277V：65 kA

600Y/347V：50 kA

Sprecher+Schuh断路器KTB9-40H-10A

电机保护断路器，无热脱扣元件（仅磁保护）

额定电流范围 10 A 固定值，无电流调整范围

最大短路电流（400V Icu） 100 kA 符合 IEC 60947-2

最大短路电流（480V 组电机） 65 kA

磁释放响应电流 100 kA 约 14–15 倍运行电流

最大功率（kW，三相 AC-3） 140 kW

最大马力（HP） 140 HP

保护类型 仅磁保护（无热保护） 需外接过载保护装置（如过载继电器）

适用电压 200V / 230V / 460V / 575V 等

外壳尺寸（最小） 166 × 68 × 125 mm（无附件） 适用于 480V 组电机安装

标准与认证 IEC 60947-2、UL 508、CSA 22.2 No. 14、CE、CCC 等

Sprecher+Schuh断路器KTB9-40H-6.3A

电流调节范围 6.3A (固定值) KTB9 系列无热保护调节功能

磁脱扣电流 约 14–15 × 额定电流 固定磁脱扣

最大短路电流 (Icu) 100 kA (400V, 480V, 690V) 适用于 230V–690V 多种电压

最大三相马力 (HP) 88 HP (460V) 参考值，需根据实际电机满载电流选择

额定绝缘电压 (Ui) 690V (IEC) / 600V (UL/CSA)

额定冲击耐受电压 (Uimp) 6 kV (主电路)

污染等级 3

频率 45–65 Hz

无热保护功能：KTB9 为纯磁保护断路器，不提供热过载保护。

需外接过载继电器：必须与独立的热过载继电器（如在三元件启动器中）配合使用。

磁保护类型：固定磁脱扣，适用于高起动电流或需避免误跳闸的应用（如高效电机）。

Sprecher+Schuh断路器KTB9-40H-4.0A

型号 KTB9-40H-4.0A

额定电流（Iₑ） 4 A

电流调整范围 固定值，无热保护调整

磁脱扣电流 约 14 × Iₑ（即约 56 A）

最大短路电流（Icu） 100 kA（400V）

最大短路电流（480V，组安装） 100 kA

最大三相马力额定值（460V） 56 HP

最大功率（kW，三相 AC-3） 5.5 kW（230V）

10 kW（400/415V）

11 kW（500V）

17 kW（690V）

UL 额定值（组安装） 最大熔断器/断路器：450 A

最大短路电流：65 kA（480V）

50 kA（600V）

适用于分支导体保护 是（最大短路电流同组安装值）

热保护 无（需外接过载继电器）

适用标准 IEC 60947-2、IEC 60947-4-1、UL 508、CSA C22.2 No. 14 等

安装方式 DIN 导轨安装

附件支持 辅助触点、跳闸指示触点、欠压/分励脱扣器等

Sprecher+Schuh断路器KTB9-40H-2.5A

系列 KTB9

电流调整范围 1.6…2.5 A

磁释放响应电流 35 A

最大短路电流（Icu） 100 kA（230V）、100 kA（400/415V）、100 kA（500V）、6 kA（690V）

最大马力（三相） 35 HP（460V）

适用标准 IEC 60947-2、UL 508、CSA C22.2 No. 14 等

过载保护 无

脱扣等级 无

适用环境 组安装、电机断开、分接导线保护

最大熔断器或断路器 450 A（UL 组安装应用）

最大短路电流（UL 480V 组安装） 65 kA

最大短路电流（UL 600V 组安装） 50 kA

Sprecher+Schuh断路器KTB9-40H-1.6A

电动机电路保护器

保护功能：仅提供磁保护（短路保护），无热保护（过载保护需外接）

适用标准：IEC 60947-2 / UL 60947-4-1

电气参数

额定电流范围 1.6 A（固定值） 无可调热保护

磁跳闸电流 14–15 × Iₑ（固定） 约 22.4–24 A

最大短路电流（Icu） 100 kA（230–240V AC）

100 kA（400–415V AC）

100 kA（440–460V AC）

100 kA（500–525V AC）

100 kA（690V AC）

Sprecher+Schuh断路器KTB9-40H-1.0A

电机电路保护器，不具备热保护功能

磁脱扣设置：固定磁脱扣，约为运行电流的 14…15倍。

额定电流范围 1.0 A

磁脱扣响应电流 约 14…15 × 额定电流

最大三相电机功率（参考值） 14 HP（200V）、22 HP（460V）

最大短路电流（Icu） 100 kA（230V、400/415V、500V）

最大短路电流（Ics） 100 kA（230V、400/415V、500V）

最大短路电流（480V 组安装） 100 kA

最大短路电流（690V） 0.5 kA

后备熔断器额定值（如需） 根据IEC标准，400V/415V时不需后备熔断器（Icc < Ics）

额定绝缘电压（Ui） 690V（IEC）、600V（UL/CSA）

污染等级 3

额定冲击耐受电压（Uimp） 6 kV（主电路）、6 kV（辅助电路）

使用类别 AC-3（电机启动）

操作环境温度 -25℃ 至 +70℃

防护等级 IP2X

Sprecher+Schuh断路器KTB9-40H-0.63A

电流范围 0.63 A（固定值，不可调）

磁保护（短路保护） 固定磁脱扣，约 14×额定电流

热保护 无（需外接过载继电器）

最大短路电流（Icu） 100 kA（230/240V AC）

100 kA（400/415V AC）

100 kA（440/460V AC）

100 kA（500/525V AC）

100 kA（690V AC）

最大使用短路电流（Ics） 100 kA（全电压等级）

后备熔断器（建议） 不需要（若 Icc < Ics）

额定绝缘电压（Ui） 690 V（IEC）

600 V（UL/CSA）

额定冲击耐受电压（Uimp） 6 kV

最大马力（HP） 8.8 HP（三相，典型值）

适用电机类型 单相/三相

UL认证适用类型 适用于组安装、电机隔离开关、TAP导体保护

最大熔断器或断路器容量 450 A

最大短路电流（UL 480V） 65 kA（组安装）

65 kA（电机隔离开关）

65 kA（TAP导体保护）

最大短路电流（UL 600V） 50 kA（组安装）

50 kA（电机隔离开关）

50 kA（TAP导体保护）

安装方式 DIN导轨安装（35 mm）

辅助触点支持 前装式或侧装式辅助触点

Sprecher+Schuh断路器KTB9-40H-0.40A规格参数

参数项 数值/说明

系列型号 KTB9-40H（高分段容量）

额定电流 0.40 A

电流调整范围 0.40 A（固定值，无热保护调节）

磁脱扣响应电流 约 14–15 倍设定电流（固定磁脱扣）

最大短路电流（400V / Icu） 100 kA

最大短路电流（480V 组安装） 65 kA

马力额定值（三相） 200V：0.06 HP

230V：0.09 HP

460V：0.12 HP

575V：0.18 HP

UL 认证类型 适用于组安装、电机隔离开关、分接导体保护

热保护 无（需外接过载保护装置）

脱扣等级 不适用（仅磁保护）

适用标准 IEC 60947-2、IEC 60947-4-1、UL 508、CSA C22.2 No. 14 等

防护等级 IP2X

工作温度 -25°C 至 +70°C（运行）

接线能力 单芯/绞线：最大 10 mm² / AWG 8（UL/CSA）

安装方式 DIN 导轨安装（35 mm）

Sprecher+Schuh断路器KTB9-40H-0.25A规格参数

系列 KTB9（电动机电路保护器，无热跳闸元件）

电流调整范围 0.25 A（固定值，不可调）

磁释放响应电流 100 kA（固定磁跳闸，约14~15倍运行电流）

额定绝缘电压 (Ui) 690 V (IEC) / 600 V (UL/CSA)

最大短时耐受电流 (Icu) 100 kA（230V、400/415V、500V、690V）

最大马力 (HP) 3.5 HP（三相，典型值）

适用电压 200V、230V、460V、575V（三相）

保护类型 仅磁保护（无热过载保护）

适用标准 IEC 60947-2、IEC 60947-4-1、UL 60947-4-1、CSA C22.2 No. 60947-4-1

安装方式 DIN 导轨安装

外壳尺寸要求 最小 166×68×125 mm（无附件时）

附件支持 辅助触点、跳闸指示触点、外部操作手柄等

适用环境 -25°C 至 +70°C，海拔 ≤2000m

Sprecher+Schuh断路器KTB9-40H-0.16A

电流范围：0.16 A（固定值，无热保护调整范围）

设备类型：电动机电路保护器（Motor Circuit Protector, MCP）

保护功能：仅提供磁短路保护，无热过载保护

使用说明：需配合独立的热过载保护装置（如过载继电器）使用

最大短路电流（Icu） 100 kA（230/240V AC） 符合 IEC 60947-2

磁释放响应电流 14 × In（约 2.24 A） 固定磁脱扣，±20% 容差

额定工作电压（IEC） 690 V 绝缘电压 Ui

额定工作电压（UL/CSA） 600 V 适用于北美标准

额定频率 45–65 Hz

额定马力（HP） 2.2 HP（230V） 三相电机参考值

污染等级 3

防护等级 IP2X 手指防护

应用类型 最大短路电流（kA）

组安装手动控制器 480V: 65 kA

600V: 50 kA 需配合上游短路保护设备（BCPD）

作为电机隔离开关 480V: 65 kA

600V: 50 kA 适用于电机断开应用

适用于导线保护 480V/277V: 65 kA

600V/347V: 50 kA 符合 UL 508 Part III

环境温度：-25°C 至 +70°C（操作）

安装方式：DIN 导轨安装（35 mm）

连接端子：适用于实心/绞合线，最大 1.5 mm² / 14 AWG

扭矩：2–2.5 N·m（18–22 lb-in）

Sprecher+Schuh电机接触器KTC9-80H-45A规格参数

电流调整范围 36…45 A

磁释放响应电流 990 A（约22倍最大设定电流）

最大短路电流（Icu） 400V：100 kA

480V（组电机）：65 kA

最大kW额定值（三相 AC-3）

230V：11 kW

400/415V：22 kW

500V：30 kW

690V：37 kW

最大马力额定值（三相）

200V：10 HP

230V：15 HP

460V：30 HP

575V：40 HP

UL 额定值（组安装） 最大熔断器或断路器：600 A

480V 最大短路电流：65 kA

600V 最大短路电流：30 kA

UL 额定值（作为电机隔离开关） 480V：65 kA

600V：30 kA

UL 额定值（自保护 Type E） 480Y/277V：65 kA

600Y/347V：30 kA

Sprecher+Schuh电机接触器KTC9-80H-32A

框架尺寸：F-Frame

额定电流范围：24…32 A

磁脱扣响应电流：19…22 × In（高涌流型，防止误跳闸）

过载保护等级：Class 10

额定绝缘电压：690 V（IEC）/ 600 V（UL）

额定冲击耐受电压：6 kV

极数：3极

安装方式：DIN导轨安装

Sprecher+Schuh电机接触器KTC9-80H-38A

电流调整范围：30…38 A

磁脱扣响应电流：65 kA

最大短路电流（Icu）：

230V：100 kA

400/415V：65 kA

440/460V：35 kA

500/525V：25 kA

690V：10 kA

最大短路电流（Ics）：

230V：100 kA

400/415V：35 kA

440/460V：15 kA

500/525V：15 kA

690V：4 kA

后备熔断器额定值：

690V：100 A（gG, aM 类型）

Sprecher+Schuh电机接触器KTC9-80H-25A

系列 KTC9（高启动电流保护型）

框架尺寸 80H（大容量高开断能力）

额定电流范围 19…25 A（可调）

磁脱扣设置 约 18…22 × 最大调整电流值（高于标准型号，适用于高启动电流电机）

最大短路电流（480V） 65 kA

最大短路电流（600V） 30 kA

三相最大功率（480V） 65 kVA

UL认证适用类型 适用于组安装、作为电动机隔离开关、导线分接保护及自保护组合控制器（Type E）

应用特点 适用于高启动电流、高效率电机，减少误跳闸

Sprecher+Schuh电机接触器KTC9-40H-20A

额定电流调整范围 14.5…20 A

额定马力（参考值） 400 HP（最大三相）

短时耐受电流 65 kA（在480V/277V系统中）

热过载保护 可调式热保护，符合UL 508 Part III

磁过载保护 固定磁保护，释放电流为额定电流的18…22倍

跳闸等级 Class 10（适用于过载保护）

额定电压（UL） 480V、600V、480Y/277V、600Y/347V

最大短路电流（UL） 65 kA（480V/277V系统）

最大熔断器或断路器 450

Sprecher+Schuh电机接触器KTC9-40H-16A规格参数

电流调整范围 10…16 A

磁释放响应电流 224 A（约为14×In max）

最大短路电流（400V，Icu） 100 kA

最大短路电流（480V，群组电机） 65 kA

额定绝缘电压（Ui） 690 V（IEC）/ 600 V（UL/CSA）

过载保护等级 Class 10

相失保护 支持（加速跳闸）

适用电压 单相/三相

最大马力（HP）参考值 320 HP（仅供参考，需按实际电机电流选择）

UL 评级（480V） 最大短路电流 65 kA（适用于群组安装、电机断开、分接导体保护、Type E自保护）

UL 评级（600V） 最大短路电流 50 kA（适用于群组安装、电机断开、分接导体保护、Type E自保护）

Sprecher+Schuh电机接触器KTC9-40H-10A

系列 KTC9（高磁脱扣型）

额定电流范围 6.3…10 A

磁脱扣响应电流 18…22 × 最大电流设定值（高磁脱扣）

最大短路电流（Icu） 100 kA（400V/415V）

最大三相功率（AC-3） 220 kW

最大三相马力（HP） 300 HP（460V）

UL 最大熔断器或断路器 450 A

适用于组安装 是（需配合短路保护装置）

适用于自保护 Type E 是（需使用 KT9-40-TE 端子适配器）

适用电压 230V / 400V / 415V / 500V / 690V

应用场景 高启动电流电机、高效电机（防误跳闸）

保护功能 短路保护（磁保护）、过载保护（热保护）、手动切换

脱扣等级 Class 10

Sprecher+Schuh电机接触器KTC9-40H-6.3A规格参数

参数项 数值/说明

额定电流范围 4.0…6.3 A

磁脱扣响应电流 18…22 × 额定电流范围最大值（高浪涌型）

最大短路电流（Icu） 100 kA（230/240V、400/415V、440/460V、500/525V）

最大短路电流（Ics） 100 kA（同Icu电压）

后备熔断器（gG/gL） 50 A（690V时）

最大三相马力（HP） 139 HP（460V）

最大三相功率（kW） 65 kW（400V）

过载保护：Trip Class 10

缺相保护：具备

单相加速脱扣：支持

适用电源：单相/三相

高中断容量：适用于高启动电流或高效电机

可适用于变频器输出：支持（KTV9系列明确说明，KTC9类似）

KTC9-40H-4.0A 规格参数

参数类别 规格值

产品系列 KTC9-40H（高分段容量）

电流调节范围 2.5…4.0 A

磁脱扣电流（固定） 18…22 × 电流调节范围最大值（即 18…22 × 4.0A）

最大短路电流（Icu） 100 kA（230V/400V/500V）

65 kA（480V 组安装）

三相最大功率（AC-3） 400V：2.2 kW

500V：3 kW

690V：4 kW

最大马力（HP） 200V：0.75 HP

230V：0.75 HP

460V：2 HP

575V：3 HP

UL 应用类型 适用于组安装、电机隔离、分路导体保护、自保护型 E 类组合控制器

UL 短路分断能力（480V/600V） 组安装：65 kA / 30 kA

电机隔离：65 kA / 30 kA

分路导体保护：65 kA / 30 kA

自保护型 E 类：65 kA / 30 kA

适用标准 IEC 60947-2, IEC 60947-4-1, UL 508, CSA C22.2 No. 14

脱扣等级 Class 10（过载保护）

相位保护 支持（缺相敏感保护）

适用电机类型 单相或三相电机，适用于变频器输出（多电机应用）

KTC9-40H-1.6A 规格参数

参数项 数值/说明

系列名称 KTC9

型号 KTC9-40H-1.6A

电流调整范围 1.0…1.6 A

磁脱扣电流 18…22 × 最大设定值（高磁脱扣，防误跳）

最大短路电流（Icu） 100 kA（400V）

65 kA（480V，组安装）

最大功率（kW） 0.75 kW（230V）

1.1 kW（400/415V）

1.8 kW（500V）

最大马力（HP） 35 HP（460V）

—（575V）

适用标准 IEC 60947-2, IEC 60947-4-1, UL 508, CSA C22.2 No. 14

保护功能 短路保护（磁保护）

过载保护（热保护，Class 10）

缺相敏感保护

手动开关控制

适用场合 单相/三相电机

变频器输出（多电机应用）

高启动电流电机（防误跳）

安装方式 DIN 导轨安装

附件支持 辅助触点、跳闸指示触点、欠压脱扣、分励脱扣等

Sprecher+Schuh电机接触器KTC9-40H-2.5A

电流调节范围: 1.6…2.5 A

磁脱扣电流: 18…22 × Iᵣ max (高磁脱扣设定，适用于高启动电流电机)

脱扣等级: Class 10

分断能力:

400V (Icu): 100 kA

480V (组安装): 65 kA

Sprecher+Schuh电机接触器KTC9-40H-0.63A

电流调整范围 0.40…0.63 A

磁脱扣电流（磁保护） 18…22 × 最大设定电流（高磁脱扣设置，适用于高启动电流电机）

最大短路电流（Icu） 100 kA（在 230V/400V/415V/440V/460V/500V/690V AC）

最大短路电流（Ics） 100 kA（在 230V/400V/415V/440V/460V/500V/690V AC）

后备熔断器（Back-up Fuse） 不要求（若 Icc < Ics）

最大功率（3相 AC-3） 0.18 kW（230V）

0.25 kW（400/415V）

0.37 kW（500V）

0.55 kW（690V）

最大马力（HP） 0.5 HP（200V）

0.5 HP（230V）

—（460V）

—（575V）

UL 应用评级（480V） - 组安装：65 kA

- 电机断开：65 kA

- 分路导体保护：65 kA

- 自保护 Type E：65 kA

UL 应用评级（600V） - 组安装：50 kA

- 电机断开：50 kA

- 分路导体保护：50 kA

- 自保护 Type E：50 kA

适用标准 IEC 60947-2, IEC 60947-4-1, UL 508, CSA C22.2 No. 14

KTC9-40H-0.40A 规格参数

参数项 数值/说明

产品系列 KTC9

型号 KTC9-40H-0.40A

电流调节范围 0.25…0.40 A

磁脱扣电流 100 A（固定值）

最大短路电流（Icu） 100 kA（230V/400V/500V）

最大短路电流（Ics） 100 kA（230V/400V/500V）

最大功率（三相） 0.06 kW（230V）

0.12 kW（400/415V）

0.18 kW（500V）

适用标准 IEC 60947-2, IEC 60947-4-1, UL 508, CSA C22.2 No. 14

脱扣等级 Class 10

磁脱扣倍数 18…22 × 最大设定电流（高磁脱扣，适用于高启动电流电机）

安装方式 适用于群组安装、独立电机控制、变频器输出（多电机）\

Sprecher+Schuh电机接触器KTC9-40H-0.25A

电流调整范围 0.16…0.25 A

磁脱扣电流（固定） 18…22 × 最大设定电流值（高涌流保护）

最大短路电流（Icu） 100 kA（230V/400V/415V/440V/460V/500V/690V）

最大短路电流（Ics） 100 kA（同上电压）

后备熔断器（gG/aM） 不要求（若 Icc < Ics）

最大三相马力（HP） 5.5 HP（460V）

最大三相功率（kW） 0.09 kW（400V）

适用标准 IEC 60947-2, IEC 60947-4-1, UL 508, CSA C22.2 No. 14

UL 应用类型 适用于组安装、电机断开、导线保护、自保护 E 型组合控制器

UL 最大短路电流（480V/600V） 65 kA / 50 kA（自保护型）

安装方式 导轨安装（DIN Rail）

附件支持 前装辅助触点、侧装辅助触点、欠压脱扣器、分励脱扣器等

特点 适用于高涌流场合（如高效电机），避免误跳闸

Sprecher+Schuh电机接触器KTC9-40H-0.16A

电流调整范围 0.10…0.16 A

磁脱扣电流 3.5 A（固定磁脱扣，约为 18…22 倍最大设定电流）

最大短路电流（Icu） 100 kA（400V）

最大短路电流（Ics） 100 kA（400V）

最大功率（kW） 0.02 kW（230V）

0.06 kW（400/415V）

0.06 kW（500V）

最大马力（HP） 不适用（表中为“~”）

UL 认证适用电压 480V / 600V

UL 最大短路电流（组安装） 65 kA（480V）

50 kA（600V）

UL 最大短路电流（自保护 Type E） 65 kA（480Y/277V）

50 kA（600Y/347V）

适用标准 IEC 60947-2, IEC 60947-4-1, UL 508, CSA C22.2 No. 14

脱扣等级 Class 10（过载保护）

相失保护 支持

适用相位 单相和三相

KTA9-80H-25A 规格参数

参数项 规格值

电流调整范围 19…25 A

磁脱扣电流（固定） 15 × Iₙ max ≈ 375 A

额定工作电压（最大） 690 V AC

最大短路分断能力（Icu） 100 kA（230/240V AC）

65 kA（400/415V AC）

65 kA（440/460V AC）

65 kA（500/525V AC）

10 kA（690V AC）

使用类别 AC-3e

脱扣等级 Class 10

三相最大马力（HP） 375 HP（200V）

550 HP（230V）

550 HP（460V）

550 HP（575V）

三相最大功率（kW） 7.5 kW（200V）

11 kW（230V）

11 kW（400/415V）

15 kW（500V）

22 kW（690V）

UL 认证适用类型 - 组安装手动控制器（配合短路保护装置）

- 手动电机断开器

- 适用于分接导线保护

- 自保护 Type E 组合控制器

最大短路电流（UL 480V） 65 kA（组安装、Type E）

最大短路电流（UL 600V） 30 kA（组安装、Type E）

外形尺寸（宽×高×深） 约 272 × 162 × 290 mm（带或不带附件）

安装方式 DIN 导轨安装

附件支持 辅助触点、跳闸指示触点、欠压脱扣器、分励脱扣器、门耦合手柄等

KTA9-80H 系列适用于高分段容量场合，磁脱扣倍数为 15 × Iₙ。

KTA9-80H-25A 适用于三相电机保护，具备短路、过载、欠压保护功能。

所有马力（HP）和功率（kW）值为参考值，实际选型应基于电机满载电流和服务系数。

KTA9-40H-32A 规格参数

1. 基本电气参数

型号：KTA9-40H-32A

电流调整范围：26.5…32 A

磁脱扣电流（固定）：14 × In（最大值）

额定绝缘电压（Ui）：

IEC：690 V

UL/CSA：600 V

额定冲击耐受电压（Uimp）：6 kV

污染等级：3

2. 保护特性

过载保护：可调热保护（Trip Class 10）

短路保护：固定磁保护

缺相保护：支持

环境温度补偿：-25°C 至 +60°C

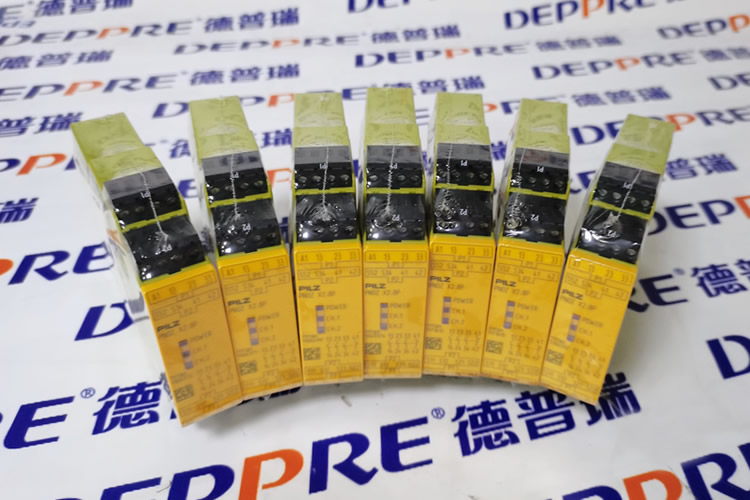

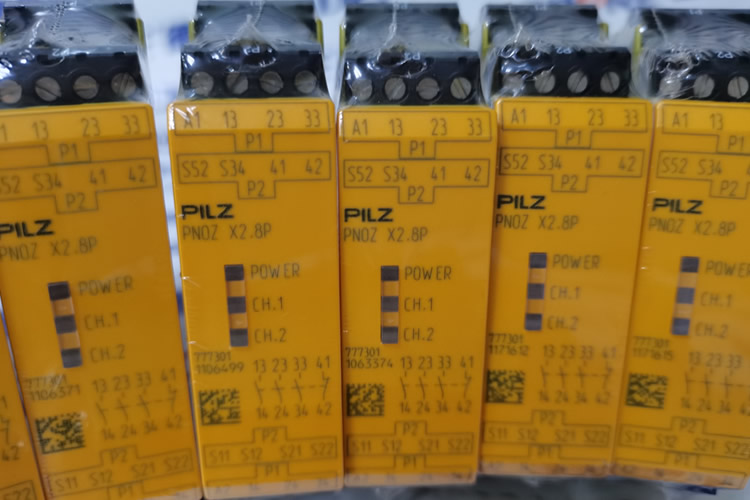

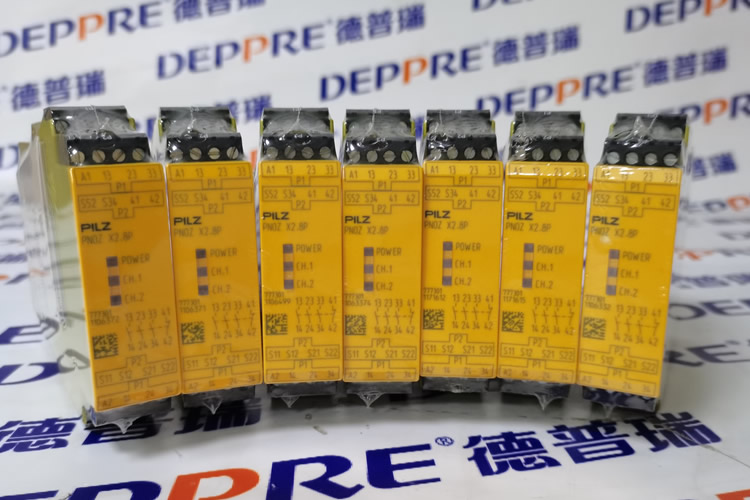

德国PILZ PNOZ X2.8P是一款高性能的紧急制动安全监控继电器，专为提升工业设备的安全性而设计。

该继电器应用场景广泛，尤其适用于紧急制动系统。安装类型灵活，支持面板安装和插入式安装。它具备双通道、单管道设计，电源电压兼容24Vdc和24Vac，复位方式为自动复位，启动电流为5A、6A，触发电压为24V，能稳定适配多种工业电气环境。

在安全认证方面，它通过了多项权威认证，如CCC、CE、UKCA等，品质有保障。技术数据上，其输入输出配置合理，输入带/不带触点间短路检测功能的1/2通道接线，输出有3N/O、1N/C等多种选择，还支持自动/手动启动，可有效监控急停装置和安全门，为工业生产中的紧急制动提供可靠的安全防护。

Sprecher+Schuh电机接触器KTA9-80H-45A

额定电流范围 36…45 A（可调热保护）

磁脱扣设定 固定磁脱扣：15 × Iₙ（最大设定电流）

最大短路分断能力 (Icu) 100 kA（230/240V, 400/415V, 440/460V, 500/525V）

65 kA（690V）

使用类别 AC-3e（电动机启动）

最大电动机功率（三相） 675 HP（约 503 kW）

额定绝缘电压 (Uᵢ) 690 V（IEC）

600 V（UL/CSA）

额定冲击耐受电压 (Uᵢₙₚ) 6 kV（主电路）

操作寿命 机械：30,000 次

电气：30,000 次（在 Iₑ max 下）

环境温度 操作：-25°C 至 +70°C

存储：-40°C 至 +85°C

防护等级 IP2X

安装方式 DIN 导轨安装（35 mm）

安装间距要求（最小） 400/500V：X1/X2=30 mm，Y=9 mm

690V：X1/X2=50 mm，Y=30 mm

端子类型 螺钉端子（M4），支持单芯/绞合线/带冷压接头

端子扭矩 3.0–3.5 N·m（27–31 lb·in）

附件支持 辅助触点、跳闸指示触点、欠压脱扣器、分励脱扣器、门联锁手柄等

Sprecher+Schuh 断路器 KTA9-40H-36A

系列 KT9 电机保护断路器（MPCB）

电流调整范围 30…36 A

磁脱扣电流（固定） 14 × Iₙ max（约 504 A）

热保护 可调式热保护，Trip Class 10

额定工作电流 Iₑ 36 A

最大短路分断能力 Icu（400V） 100 kA

最大运行短路分断能力 Ics（400V） 100 kA

适用电压 230V / 400V / 500V / 690V（AC）

最大电机功率（3相） 432 HP（参考值，具体以实际电流为准）

适用标准 IEC 60947-2, IEC 60947-4-1, UL 508, CSA C22.2 No. 14

安装方式 DIN 导轨安装

外壳宽度 45 mm

接线能力（主回路） 最大 10 mm² / AWG 8（单芯或绞线）

拧紧扭矩 2…2.5 Nm（18…22 lb-in）

环境温度 -25…+70 °C（运行）

防护等级 IP2X

相序保护 支持（缺相敏感）

附件支持 辅助触点、跳闸指示触点、欠压脱扣、分励脱扣等

Sprecher+Schuh 断路器 KTA9-80H-32A

项目 参数值

型号 KTA9-80H-32A

电流调整范围 24…32 A

磁脱扣电流（固定） 15 × Iₙ max（约 480 A）

最大短路分断能力（Icu） 100 kA（230/240V AC）

65 kA（400/415V AC）

65 kA（440/460V AC）

65 kA（500/525V AC）

65 kA（690V AC）

使用类别 AC-3e

最大功率（3相） 480V：18.5 kW

690V：30 kW

最大马力（HP） 200V：7.5 HP

230V：10 HP

460V：20 HP

575V：30 HP

UL 最大短路电流（480V） 65 kA（Group Installation）

UL 最大短路电流（600V） 30 kA（Group Installation）

外壳最小尺寸（带/不带附件） 272 × 162 × 290 mm（10.7 × 6.4 × 11.4 in）

接线能力（主回路） 1 导体：1…50 mm² / No. 14…1 AWG

2 导体：1.5…4 mm² & 4…10 mm² / No. 12…8 AWG

拧紧扭矩 3…3.5 N·m（27…30 lb·in）

脱扣等级 Class 10

相位保护 是（差异释放）

环境温度补偿 -25…+60 °C

防护等级 IP2X

标准认证 IEC/EN 60947-2, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

瑞士Sprecher+Schuh斯普雷彻KTB9-40H-2.5A电机电路控制器是一款高性能的电气控制装置。

它专为电机控制设计，具备精准的电流调控能力，额定电流为2.5A，能稳定保障电机的运行状态。该控制器采用先进技术，响应迅速，可有效保护电机免受过载、短路等故障影响。其结构紧凑，安装便捷，能适应多种工业环境。

凭借卓越的可靠性和稳定性，KTB9-40H-2.5A在电机控制领域表现出色，为设备的正常运转提供坚实保障，是工业自动化控制中值得信赖的组件。

Sprecher+Schuh CEP7-1EMRZ 是 Sprecher+Schuh 制造的电子过载继电器，具有 24V DC 远程复位电磁阀。它设计用于直接安装在 CA7 系列接触器上，以提供精确的电机保护和灵活的作控制。

瑞士Sprecher + Schuh斯普雷彻推出的KTB9 - 40H - 16A电机保护断路器，是电机控制与驱动领域的优质之选。

它具备手动电机启停控制功能，可实现非严重负载下的开关操作。该断路器适配多种规格电机，安装类型丰富，能满足不同场景的安装需求。同时，丰富的配件进一步拓展了其应用灵活性。

在性能参数方面，其额定功率约7.5kW（AC 3, 400/415V AC），额定操作电流为16A（标称），磁性跳闸电流达208A，具备可靠的短路分断能力，在400V AC和415V AC下，终极短路分断容量均为100kA。此外，它还拥有IP2X防护等级，能有效防止固体异物进入，保障设备稳定运行，为电机提供全方位的保护。

瑞士Sprecher+Schuh斯普雷彻的CA7-72D-10-24DD电机接触器，是IEC电源接触器中的佼佼者，代表着现代、灵活的电气控制解决方案。

该接触器覆盖高达75HP的工业应用，能满足多种大功率电机的控制需求。其尺寸小巧，宽度仅45毫米，在保证卓越性能的同时，极大地节省了安装空间。

它采用可互换附件，适用于不同尺寸接触器，还通过可逆线圈提供安装灵活性，便于组装。在CA7 - 30及更大装置上配备双笼式夹紧片，确保连接稳固。此外，依据1型和2型协调进行设计与测试，具备安培72A、3极、直流线圈等特性，无触点与NC触点设计合理，为工业电机控制提供了可靠且高效的解决方案。
