IGUS 易格斯 IGUS 易格斯 E4/00拖链 220系列 现货特价

品 牌:IGUS 产 地:德国
询价
货 期: 4-6周 | 销 量: 35
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
德普瑞自营
QQ客服
微信咨询
龚小娟
8005@deppre.com
周一至周五 09:00-18:00
报价单
电子合同
选型资料
本产品不支持7天无理由退货

相关产品

  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)

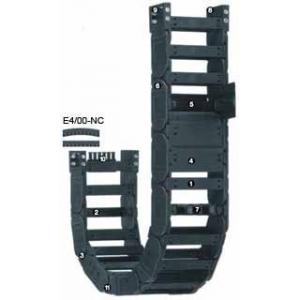

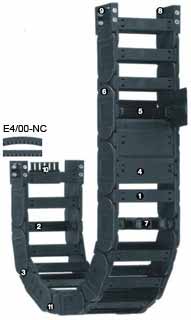

IGUS易格斯 E4/00拖链220系列 简介

1. 拖链链节可在两侧拆除

2. 可保护电缆的塑料横杆宽度

3. 带“制动器”的止动器,可减少噪音

4. 封闭和开放区域可结合

5. 可旋转和拆除的拖管盖

6. 优化的滑动面

7. 多种类型的内部分隔

8. 有圆周紧固方法的KMA安装架

9. 可选用固定或旋转的安装架

10. 去应力元件可集成到安装架中

11. 还可选用反向/两侧弯曲半径RBR


E4/00-NC = 拖链也有无预应力型

可选内部宽度Bi:40至300毫米

可选弯曲半径R:55至250毫米

节距:46毫米/链节 = 22个链节/米



IGUS易格斯 E4/00拖链220系列 应用


220系列适用场合

要求低噪音

用于高速度和/或高加速度

用于短行程

要求高附加负载




IGUS易格斯 E4/00拖链220系列 规格

内宽Bi [mm]:  40

弯曲半径R [mm]: 55

行距S [mm]:  1000

固定端dM [mm]: 0

拖链长度** [mm]:  782

链节数量 :  17

外宽Ba [mm]:  60

H* [mm]:  152

D [mm]:  145

K [mm]:  265

H2 [mm]:  112

D2 :  125

K2 [mm]:  265

Hi [mm]:  28

Ha [mm]:  42

每链节重量 [g]:  48

重量 [kg/m]:  1.06


所要求的间隙高度是 HF=H+40毫米(在1千克/米的附加载荷下),这适用于所有类型的应用




IGUS易格斯 E4/00拖链220系列 技术

拖链链节材料    igumid G

最小允许温度 [°C]    -40

最大允许温度 [°C]    120

最大滑行速度 [m/s]    10

最大滑行速度 [m/s²]    50

最大速度FLG [m/s]    20

最大速度FLG [m/s²]    200

最大速度FLB [m/s]    3

最大速度FLB [m/s²]    6

拖链链节的易燃等级    VDE 0304 IIC UL94 HB


建议用于架空滑行应用

可选配圆形紧固件的通用装配

螺栓连接部位在拖链横截面之外

适合狭小的装配尺寸

耐腐蚀
