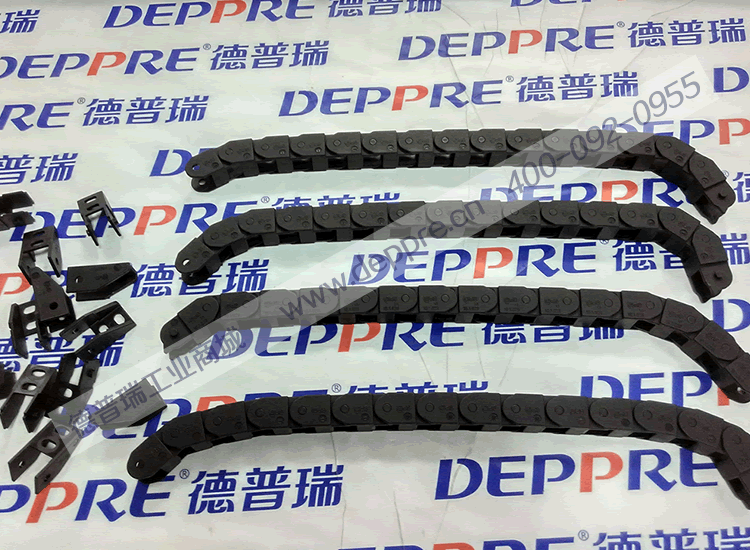

IGUS易格斯 方便型拖链E03系列E03.05.010.0 简介

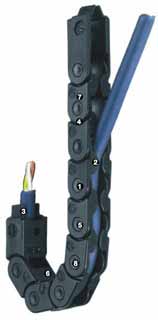

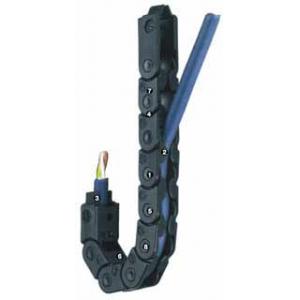

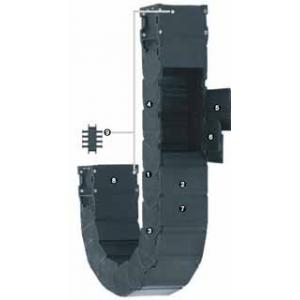

1. 最小的igus®拖链——内部尺寸5 x 5毫米
2. 非常易于填充——适合预装配插头的应用,不能打开和关闭盖子
3. 集成去应力元件的安装架 4. 小节距实现静音平稳的运转
5. 重量非常轻
6. 适合最小弯曲半径,如Chainflex®高柔性电缆CF98/CF99——4 x d!
7. 非常经济的价格
8. “按钮式设计”将链节固定在一起
IGUS易格斯 方便型拖链E03系列E03.05.010.0 应用
垂直:悬挂应用,竖直应用
水平:架空应用≤ 0,4米
圆周运动:可用于旋转应用,可能要求改装(旋转角度超过180°往往要求机加工改装)
最小igus®拖链——内部尺寸5 x 5毫米
当您需要5,0毫米内高且具有最小弯曲半径的超小拖链时
适合不超过10毫米的内部宽度
适用于架空长度最高为0,4米和填充重量最大为0,24千克/米
要求填充时无需启闭盖板
要求运行安静
当需要轻巧、经济高效的拖链时
IGUS易格斯 方便型拖链E03系列 E03.05.010.0安装规格
产品代号 : E03.05.010.0
内宽Bi [mm]: 5
弯曲半径R [mm]: 10
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 560
链节数量 : 56
外宽Ba [mm]: 8.7
H* [mm]: 28
D [mm]: 29
K [mm]: 55
Hi [mm]: 5
Ha [mm]: 8
每链节重量 [g]: -
重量 [kg/m]: 0.03
所要求的间隙高度是 HF=H+10毫米(在0,1千克/米的附加载荷下),这适用于所有类型的应用
如空间特别有限,请向igus®咨询。
**与链长相符计算长度免固定架
打开装置处的间隙:1-2毫米/宽度
A= 移动端
B= 固定端
节距:10毫米
每米链节数:100
行程:S
拖链长度:S/2 + K
IGUS易格斯 方便型拖链E03系列E03.05.010.0 技术优势
拖链链节材料 igumid NB
最小允许温度 [°C] -40
最大允许温度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s²] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 V2
快速和简单的安装
更换已填充Triflex® R只需最短的机器停机时间
可选配带一体式去应力元件的接头
接头也可以作为中间连接,和旋转轴承组合使用
通过系状卡扣式连接物快速装配
用于金字招牌机器人型号的接管口径
末端或中间加固潜力
无支承长度取决于额外负载
X轴:无支承长度(米)FLB/FLG
Y轴额外负载(千克/米)
刻度下段:行程S(米)
FLB = 带准许凹陷的无支承
FLG = 上层平直的无支承
一片式接头 - 安装装置
耐腐蚀
预装配
适合于沿内径或外径表面安装
接装板便于快速装配
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
制造商型号 | E03.05.018.0 |
半径方向 | 横杆开口沿着外半径方向 |
Bi 内高(mm) | 5 |
Ba 外宽(mm) | 8.7 |
R 弯曲半径(mm) | 018 |
重量(kg/m) | ≈0.03 |
接头 | 03.05.12Z |
货期 | 6-8周 |
