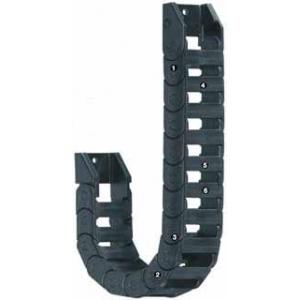

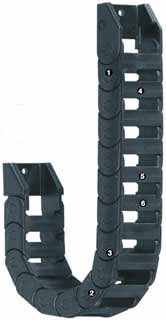

IGUS易格斯 E2微型拖链045系列045.30.018 简介
1. 小节距实现静音平稳的运转
2. 非常轻巧——适合移动质量轻的应用
3. 防脏污的外形
4. 不能打开的单部件拖链
5. 易于填充型
E06系列方便型拖链
6. 可打开的变型
IGUS易格斯 E2微型拖链045系列045.30.018 应用
垂直:悬挂应用,竖直应用
水平:架空应用≤ 0,5米
圆周运动:可用于旋转应用,可能要求改装(旋转角度超过180°往往要求机加工改装)
当您需要10.3毫米内高和小分隔的小拖链时
适合不超过64毫米的内部宽度
适用于架空长度最高为0,50米和填充重量最大为0,25千克/米
小节距实现平稳静音的运转
当需要非常轻巧的拖链时——适合移动质量有限的应用
当需要非开放的一体式拖链时
IGUS易格斯 E2微型拖链045系列 045.30.018安装规格
内宽Bi [mm]: 6
弯曲半径R [mm]:18
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 585
链节数量 : 45
外宽Ba [mm]: 12
H* [mm]: 48.5
D [mm]: 44
K [mm]: 85
Hi [mm]: 10.3
Ha [mm]: 12.5
每链节重量 [g]: -
重量 [kg/m]: 0.09
所要求的间隙高度是 HF=H+10毫米(在0,2千克/米的附加载荷下),这适用于所有类型的应用
IGUS易格斯 E2微型拖链045系列 045.30.018技术优势
拖链链节材料 igumid G
最小允许温度 [°C] -40
最大允许温度 [°C] 120
最大滑行速度 [m/s] 3
最大滑行速度 [m/s²] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 HB
一片式接头 - 安装装置
耐腐蚀
预装配
适合于沿内径或外径表面安装
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
制造商型号 | 045.06.028.0 |
Bi 内高(mm) | 6 |
Ba 外宽(mm) | 12 |
R 弯曲半径(mm) | 028 |
重量(kg/m) | ≈0.09 |
接头 | 0450.06.12PZ |
货期 | 6-8周 |
