IGUS 易格斯 IGUS易格斯E4/00拖链 400系列400.05.135.0 现货特价

品 牌:IGUS 产 地:德国
询价
货 期: 4-6周 | 销 量: 21
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
德普瑞自营
QQ客服
微信咨询
龚小娟
8005@deppre.com
周一至周五 09:00-18:00
报价单
电子合同
选型资料
本产品不支持7天无理由退货

相关产品

  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)

IGUS易格斯方便型拖链E03系列 简介


可沿内径及外径取下横杆


封闭和开发设计可结合使用


众多的内部分割片可提供选择


绞接式盖板可沿拖管外半径打开和拆卸


具有”制动器“的限位块,用于降低噪音


圆滑宽塑料横杆-有效保护电缆


经过优化的滑行条,增强侧向耐磨性


KMA接头在所有端面都有安装孔


可提供固定式于活动式接头


可选配一体式应力原件


防尘外观设计


还可提供反向弯曲半径"RPR"型拖链




IGUS易格斯方便型拖链E03系列 应用

400.05.1 KMA接头,活动式,带孔、400.05.12 KMA接头,活动式,全套、400.05.12.C KMA接头,活动式,全套,带C型槽、400.05.135.0、400.05.150.0

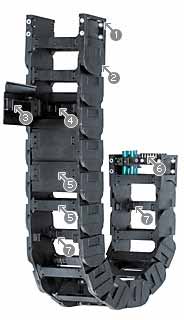

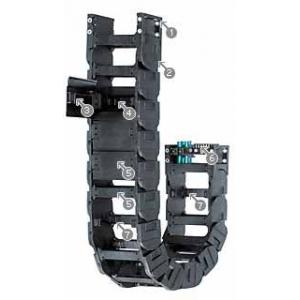

1. KMA安装架

2. 可选用固定或旋转的安装架

3. R88:可旋转和拆除的盖子。

4. R88:可拆除支架

5. 可连接的拖管和拖链

6. 可集成的去应力元件

7. 40/41:横杆可在两侧拆除


可提供内宽 Bi: 50 - 600 mm

可提供弯曲半径 R: 135 - 500 mm

螺距: 91 mm/链节 = 11 链节数/米

要求系统简单且经多年测试证明是合理的





IGUS易格斯方便型拖链E03系列 规格

内宽Bi [mm]:  50

弯曲半径R [mm]: 135

行距S [mm]: 1000

固定端dM [mm]: 0

拖链长度** [mm]:  1183

链节数量 :  13

外宽Ba [mm]:  86

H* [mm]:  360

D [mm]:  270

K [mm]:  650

Hi [mm]:  56

Ha [mm]:  84

每链节重量 [g]:  -

重量 [kg/m]:  0.03

所要求的间隙高度是 HF=H+50米(在2千克/米的附加载荷下),这适用于所有类型的应用





IGUS易格斯方便型拖链E03系列 技术

拖链链节材料    igumid G

最小允许温度 [°C]    -40

最大允许温度 [°C]    120

最大滑行速度 [m/s]    10

最大速度FLG [m/s]    20

最大速度FLG [m/s²]    200

最大速度FLB [m/s²]    6

拖链链节的易燃等级    VDE 0304 IIC UL94 HB


活动式

C型槽选项

耐腐蚀

有通用的装配选择

用于短和长行程

适合狭小的装配尺寸

用于锁定连接件

无支持悬浮/垂直
