IGUS 易格斯 IGUS 易格斯 E3拖链 E3.15系列 E3.15.01现货特价

品 牌:IGUS 产 地:德国
询价
货 期: 4-6周 | 销 量: 5
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
德普瑞自营
QQ客服
微信咨询
龚小娟
8005@deppre.com
周一至周五 09:00-18:00
报价单
电子合同
选型资料
本产品不支持7天无理由退货

相关产品

  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)

IGUS易格斯 E3拖链E3.15系列 简介


借助由易格斯认可的“E6原理”


实现顺畅运行,最大噪音为38DB(A)


用于高速度及高加速度


小节距


三片式设计


模块化设计-开启横杆,内部分割片及链节均包含在同一条拉链式开启带中


由于采用了快速拉链开启机构,便于组装电缆


采用联锁式承受面使内承受面更大,从而提高承载力


易于缩短/延长


设和扁电缆


提供附件,如内部分割片及接头




IGUS易格斯 E3拖链E3.15系列 应用

E3.15.01 带孔分隔片,散件、E3.15.01.10 分隔带、E3.15.020.032.0、E3.15.020.048.0、E3.15.020.12 接头,全套, 两侧去应力元件 + 4个安装接头

E3.15系列适合以下应用类型:

垂直:悬挂应用,竖直应用

水平:架空应用≤ 0,75米

圆周运动:可用于旋转应用,可能要求改装(旋转角度超过180°往往要求机加工改装)


E3.15系列适用场合

当需要10毫米内高的拖链时

适合不超过60毫米的内部宽度

适用于架空长度最高为0,90米和填充重量最大为0,7千克/米

当您需要将拖链用于高加速度和高速应用时

小节距实现平稳静音的运转

要求快速打开,易于闭合




IGUS易格斯 E3拖链E3.15系列 规格

内宽Bi [mm]:  20

弯曲半径R [mm]: 32

行距S [mm]: 1000

固定端dM [mm]: 0

拖链长度** [mm]:  651

链节数量 :  39

外宽Ba [mm]:  32

H* [mm]:  99

D [mm]:  67

K [mm]:  135

Hi [mm]:  15

Ha [mm]:  20

每链节重量 [g]:  -

重量 [kg/m]:  0.22

所要求的间隙高度是 HF=H+50毫米(在0,2千克/米的附加载荷下),这适用于所有类型的应用

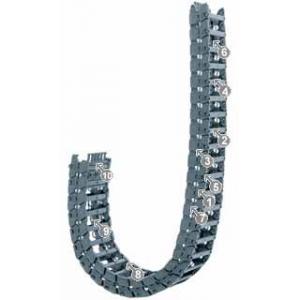

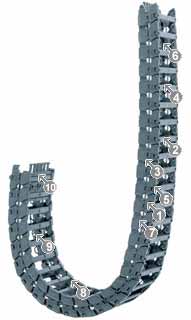

IGUS易格斯 E3拖链E3.15系列 技术


1. 经检验和测试的易格斯”连接器原理”实现超静音运行,最高38db(A)

2. 适合高加速度和高速度

3. 小节距

4. 三件式设计

5. 模块化结构——横杆、内部分隔和活页夹组成一个长条

6. 通过一个长条中的曲形活页夹和横杆实现简单快速的装配和填充

7. 外止动器具有大表面,联锁止动器增大轴承强度 8. “根据要求”缩短

{N10}. 适用带状电缆

10. 可选用内部分隔、去应力和角架等附件
