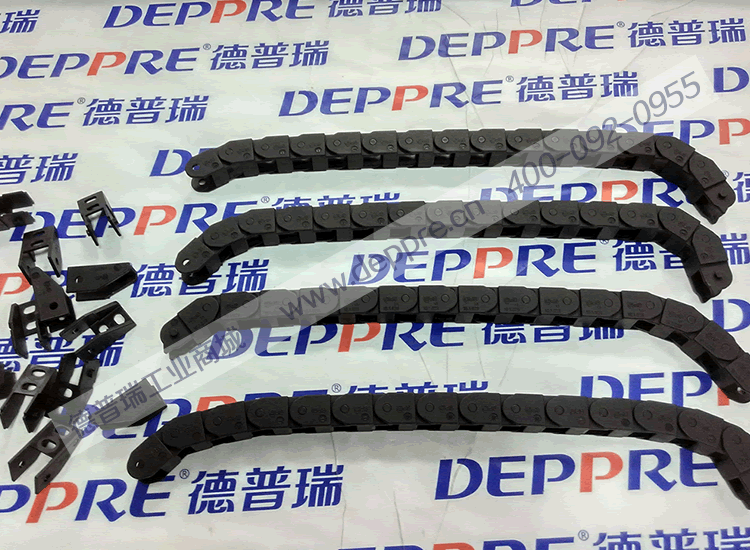

IGUS易格斯 方便型拖链E04系列 E04.07.015.0简介
1. 非常易于填充——适合预装配插头的应用
2. 小节距实现静音平稳的运转
3. 适合高加速度
4. 可进行有限的扭转运动
5. 平滑内轮廓
6. 可选用安装架
7. “按钮式设计”将链节固定在一起
可提供内宽 Bi: 7 mm
可提供弯曲半径 R: 15 - 48 mm
螺距: 16,7 mm/链节 = 60 链节数/米
IGUS易格斯方 便型拖链E04系列E04.07.015.0 应用
垂直:悬挂应用,竖直应用
水平:架空应用≤ 0,55米
圆周运动:可用于旋转应用,可能要求改装(旋转角度超过180°往往要求机加工改装)
小igus®拖链——内部尺寸7 x 7毫米
当您需要7,0毫米内高且具有小弯曲半径的小拖链时
适用于架空长度最高为0,55米和填充重量最大为0,35千克/米
要求填充时无需启闭盖板
要求运行安静
当需要轻巧、经济高效的拖链时
适合高加速度
IGUS易格斯方 便型拖链E04系列 安装规格
产品代号 : E04.07.015.0
内宽Bi [mm]: 7
弯曲半径R [mm]: 15
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 601
链节数量 : 36
外宽Ba [mm]: 13
H* [mm]: 40
D [mm]: 45
K [mm]: 85
Hi [mm]: 7
Ha [mm]: 10
每链节重量 [g]: -
重量 [kg/m]: 0.08
所要求的间隙高度是 HF=H+10毫米(在0,1千克/米的附加载荷下),这适用于所有类型的应用
如空间特别有限,请向igus®咨询。
**与链长相符计算长度免固定架
打开装置处的间隙:1-2.5毫米/宽度
除了E04.07.015.0.S有0.8毫米的宽度
A=移动端,B=固定端
节距:16.7毫米
每米链节数:60
行程:S
拖链长度 = S/2 + K
IGUS易格斯 方便型拖链E04系列 技术优势
拖链链节材料 igumid NB
最小允许温度 [°C] -40
最大允许温度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s²] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 V2
无支承长度取决于额外负载
X轴:无支承长度(米)FLB/FLG
Y轴额外负载(千克/米)
刻度下段:行程S(米)
FLB = 带准许凹陷的无支承
FLG = 上层平直的无支承
一片式接头 - 安装装置
耐腐蚀
预装配
验收说明
