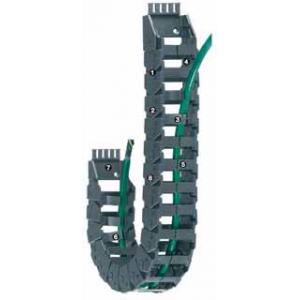

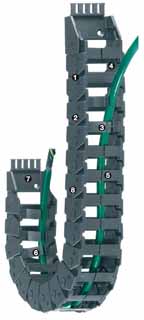

IGUS易格斯 方便型拖链E16系列E16.4.075 简介
1. 可进行扭转运动
2. 小节距实现静音平稳的运转
3. 非常易于填充——适合预装配插头的应用
4. 保护电缆的内部空间
5. E型,沿外径填充
6. Z型,沿内径填充
7. 可选用集成去应力元件的安装架
8. “按钮式设计”将链节固定在一起
可提供内宽 Bi: 23 - 100 mm
可提供弯曲半径R: 60, 75, 100 mm
螺距: 30,5 mm/链节 = 33 链节数/米
IGUS易格斯 方便型拖链E16系列E16.4.075 应用
垂直:悬挂应用,竖直应用垂直:悬挂应用,竖直应用
水平:架空应用≤ 1米
圆周运动:可用于旋转应用,可能要求改装(旋转角度超过180°往往要求机加工改装)
当需要32毫米内高的中等尺寸拖链时
适合不超过100毫米的内部宽度
适用于架空长度最高为1,0米和填充重量最大为0,7千克/米
要求填充时无需启闭盖板
要求运行安静
当需要轻巧、经济高效的拖链时 当需要轻巧、经济高效的拖链时
IGUS易格斯 方便型拖链E16系列 E16.4.075安装规格
内宽Bi [mm]: 23
弯曲半径R [mm]:40
行距S [mm]:1000
固定端dM [mm]:0
拖链长度** [mm]: 701
链节数量 : 23
外宽Ba [mm]: 37.5
H* [mm]: 119
D [mm]: 105
K [mm]: 190
Hi [mm]: 32
Ha [mm]: 39
每链节重量 [g]: 16
重量 [kg/m]: 0.51
所要求的间隙高度是 HF=H+15毫米(在0,3千克/米的附加载荷下),这适用于所有类型的应用
如空间特别有限,请向igus®咨询。
**与链长相符计算长度免固定架
开放的横杆在打开装置处重叠
A=移动端,B=固定端
节距:30.5毫米
每米链节数:33
行程:S
拖链长度= S/2 + K
IGUS易格斯 方便型拖链E16系列E16.4.075 技术优势
最小允许温度 [°C] -40 接装板便于快速装配拖链链节材料 igumid NB
最小允许温度 [°C] -40
最大允许温度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s²] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 V2
一片式接头 - 安装装置
耐腐蚀
预装配
可实现内部/外部连接
可选择带或不 带去应力梳状板
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
制造商型号 | E16.2.060.0 |
半径方向 | 横杆开口沿着外半径方向 |
Bi 内高(mm) | 23 |
Ba 外宽(mm) | 37.5 |
R 弯曲半径(mm) | 060 |
重量(kg/m) | ≈0.51 |
接头 | 117.2.12PZ |
货期 | 6-8周 |
