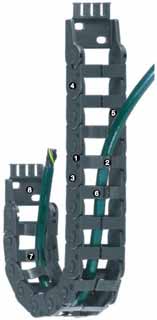

1. 可进行扭转运动
2. 非常易于填充——适合预装配插头的应用
3. “按钮式设计”将链节固定在一起
4. 小节距实现静音平稳的运转
5. 保护电缆的内部空间
6. E型，沿外径填充
7. Z型，沿内径填充
8. 可选用集成去应力元件的安装架
可提供内宽 Bi: 15 - 50 mm
可提供弯曲半径 R: 28 - 125 mm
螺距: 30,5 mm/链节 = 33 链节数/米
IGUS易格斯 方便型拖链E14系列 应用
E14.1.028.0、E14.1.038.0、E14.1.048.0、E14.1.075.0、E14.1.100.0
垂直：悬挂应用，竖直应用垂直：悬挂应用，竖直应用
水平：架空应用≤ 0,65米
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
当您需要19毫米内高且具有小弯曲半径的拖链时
适合不超过50毫米的内部宽度
适用于架空长度最高为0,65米和填充重量最大为0,5千克/米
要求填充时无需启闭盖板
要求运行安静
当需要轻巧、经济高效的拖链时
IGUS易格斯 方便型拖链E14系列 安装规格
产品代号 : E03.05.010.0内宽Bi [mm]: 15
弯曲半径R [mm]:28
行距S [mm]:1000
固定端dM [mm]:0
拖链长度** [mm]: 671
链节数量 : 22
外宽Ba [mm]: 27
H* [mm]: 81
D [mm]: 86
K [mm]: 150
Hi [mm]: 19
Ha [mm]: 25
每链节重量 [g]: -
重量 [kg/m]: 0.31
所要求的间隙高度是 HF=H+10毫米（在0,2千克/米的附加载荷下）,这适用于所有类型的应用
如空间特别有限，请向igus®咨询。
**与链长相符计算长度免固定架
开放的横杆在打开装置处重叠
A=移动端，B=固定端
节距：30.5毫米
每米链节数：33
行程：S
拖链长度= S/2 + K
IGUS易格斯 方便型拖链 E14系列 技术优势
拖链链节材料 igumid NB
最小允许温度 [°C] -40
最大允许温度 [°C] 80
最大滑行速度 [m/s] 3
最大滑行速度 [m/s²] 10
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 V2
一片式接头 - 安装装置
耐腐蚀
预装配
可实现内部/外部连接
可选择带或不 带去应力梳状板
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | E14.1.028.0 |
| 半径方向 | 横杆开口沿着外半径方向 |
| Bi 内高(mm) | 15 |
| Ba 外宽(mm) | 27 |
| R 弯曲半径(mm) | 028 |
| 重量(kg/m) | ≈0.31 |
| 接头 | 114.1.12PZ |
| 货期 | 6-8周 |
