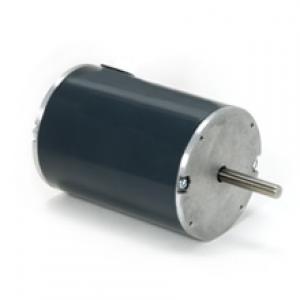

ELECTROCRAFT 无刷直流电机E30系列 描述
尺寸:3.0或7.6英寸
峰值扭矩:245盎司英寸或173牛顿每米
高效能,高转矩/重量比
E30系列以细小的体积提供可靠的效能,适合低至中电压,低转矩的应用。
这系列采用经济型设计,提供密闭或开放式的外壳配置。
E30系列最高达7500 RPM同时确保可靠的效能。
ElectroCraft 无刷直流电机E30系列 简介
E30系列在低电压,低扭矩范围应用中为小型封装提供可靠的性能。该系列具有封闭式和开放式外壳配置中的经济设计。E30系列支持高达7,500 RPM的应用速度,同时提供长可靠的性能。
ElectroCraft RapidPower™,EXC和E系列是快速,低振动BLDC电机。通过使用M-8陶瓷和稀土钕磁体,这些BLDC电机为离心机,风扇和泵等应用提供了快速加速和一致的速度(高达15,000 rpm)。密封球轴承和扭矩波动减小,确保在任何速度下平稳运行。
ElectroCraft 无刷直流电机E30系列 优势应用
ElectroCraft EXC系列是一种环境密封的BLDC伺服电机,适用于需要持久运动解决方案的定位相关应用。RapidPower和DB系列BLDC电机是高性能电机,E系列BLDC提供了类似尺寸的标准BLDC电机,具有成本优势。
ElectroCraft 无刷直流电机E30系列 参数
单位 英语
换货 无刷
电机类型 直流电机
装备 电机
最小扭矩额定值(in-lbs) 3
最大扭矩额定值(in-lbs) 5
最大转速(rpm) 7500
最小连续电流(安培) 1.4
最大连续电流(安培) 6.9
最小连续扭矩(lb / in) 293.8
最大连续扭矩(lb / in) 542.3
反馈 积分编码器
轴方位 在线,单端
电机形状 圆柱体
直径/宽度(in) 76.2
供应商 ElectroCraft公司
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
制造商型号 | E30-42 |
电压 | 48 |
前轴 | 0=圆形 |
后轴 | 0=无 |
电线选择 | 0=引线 |
编码器 | J=500Line(单端) |
货期 | 6-8周 |
ElectroCraft 无刷直流电机E30系列 参数
堆栈尺寸机型 | E30- 42 | E30- 77 |
---|---|---|
连续堵转转矩(盎司英寸) | 42 | 77 |
连续堵转转矩(NCM) | 三十 | 54 |
峰值扭矩(盎司英寸) | 145 | 245 |
峰值扭矩(NCM) | 102 | 173 |
电机常数(盎司英寸/√瓦) | 10.70 | 19.80 |
电机常数(牛顿米/√瓦) | 7.56 | 13.98 |
电常数(毫秒) | 1.82 | 2.73 |
机械常数(毫秒) | 11.19 | 6.13 |
转子惯量(盎司英寸2) | 0.0090 | 0.0170 |
转子惯量(克cm2) | 635.6 | 1200.5 |
热阻(C /瓦) | 2.5 | 2.4 |
重量(盎司) | 49.6 | 80.0 |
重量(Kg) | 1.4 | 2.3 |
长度(英寸) | 4.3 | 5.3 |
长度(mm) | 109.2 | 134.6 |
极数 | 4 | 4 |
绕组模型 | 42V48 | 42V60 | 42V160 | 77V48 | 77V60 | 77V160 |
---|---|---|---|---|---|---|
|
34V48 | 34V60 | 34V160 | 54V48 | 54V60 | 54V160 |
设计电压 (VDC) |
48 | 60 | 160 | 48 | 60 | 160 |
连续电流 (安培) |
3.5 | 3.4 | 1.4 | 6.9 | 6.2 | 2.7 |
峰值电流 (安培) |
9.9 | 9.1 | 4 | 16.8 | 15.6 | 6.7 |
电压恒定 ±10% (VDC / KRPM) |
12.0 | 13.1 | 30.0 | 12.0 | 12.9 | 30.1 |
转矩常数 ±10% (盎司英寸/ AMP) |
16.2 | 17.7 | 40.6 | 16.2 | 17.4 | 40.7 |
转矩常数 ±10% (牛顿厘米/ AMP) |
11.440 | 12.499 | 28.670 | 11.440 | 12.287 | 28.741 |
电阻 ±10% (欧姆) |
2.4 | 2.6 | 14.8 | 0.7 | 0.8 | 4.2 |
电感 ±10% (MH) |
4.2 | 5 | 26.1 | 1.8 | 2.1 | 11.5 |
