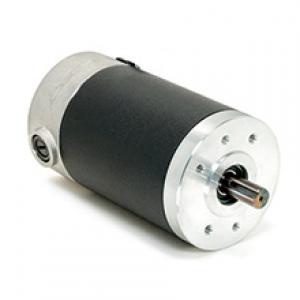

ELECTROCRAFT 永磁直流电机DPP680系列 描述
描述高转矩，寿命长
尺寸：3.25英寸或82.5毫米
峰值扭矩：1100盎司英寸或776.8牛顿厘米
我们的DirectPower Plus 680系列产品有坚固耐用的钢制外壳，确保长寿耐用。
680系类是结合了最新的绕线科技及高级材料的高效率产品，能大大提升远程供电应用的使用周期。
该款电机内置动平衡电枢,密封滚珠轴承以及可替换电刷。
ELECTROCRAFT 永磁直流电机DPP680系列 优势特点
我们的ElectroCraft DirectPower Plus 680系列具有坚固耐用的重型钢制外壳结构，具有长寿命和耐久性。这种高效率电机包括动态平衡电枢，密封球轴承和可更换电刷。
我们光滑，持久的DirectPower Plus电机可提供一系列电压和转矩，以满足您的需求。动平衡电枢和非接触球轴承确保平稳的性能。耐用的全封闭，非通风结构（TENV）和可更换的刷子有助于延长产品生命周期。另外，为了额外的电源和耐用性，请选择我们的DirectPower Plus电机。
ElectroCraft DirectPower永磁直流电机专为汽车，农业，医疗和其他商业市场的应用而设计。
ElectroCraft DirectPower Plus是高效率伺服电机，ElectroCraft DirectPower型号是低成本的常规电机。
标准功能包括滚珠轴承，高性能刷卡，锌压铸端盖，坚固的黑色涂漆，工作电压范围为12至36 VDC。额外的机械配置，轴设计和绕组选项可用于定制电机以满足特定的客户要求。.
ELECTROCRAFT 永磁直流电机DPP680系列 应用
DirectPower电机的典型应用：
- 打印机
- 半导体加工
- 轮椅和其他移动设备
- 机器人
- 包装
- 医疗设备
- 轻工业
- 定制项目
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
ELECTROCRAFT 永磁直流电机DPP680系列 参数
| 阵列堆叠/扭矩大小 | |||||
|---|---|---|---|---|---|
| 堆栈尺寸机型 | DPP681-90 | DPP683-120 | DPP685-185 | DPP687-195 | DPP689-200 |
| 连续堵转转矩（盎司英寸） | 90 | 120 | 185 | 195 | 200 |
| 连续堵转转矩（NCM） | 63.55 | 84.73 | 130.63 | 137.69 | 141.22 |
| 峰值扭矩（盎司英寸） | 450 | 680 | 950 | 1000 | 1100 |
| 峰值扭矩（NCM） | 317.75 | 480.15 | 670.80 | 706.10 | 776.71 |
| 电机常数（盎司英寸/√瓦） | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 |
| 电机常数（牛顿米/√瓦） | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 |
| 电常数（毫秒） | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 |
| 机械常数（毫秒） | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 |
| 转子惯量（盎司英寸秒2） | 0.0230 | 0.0320 | 0.0550 | 0.0600 | 0.0680 |
| 转子惯量（克cm2） | 1624.3 | 2259.8 | 3884.1 | 4237.2 | 4802.2 |
| 热阻（C /瓦） | 2.8 | 2.8 | 2.0 | 1.8 | 1.6 |
| 重量（盎司） | 6 | 6.5 | 7 | 7.5 | 8 |
| 重量（Kg） | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| 长度（英寸） | 5.2 | 5.8 | 6.9 | 7.2 | 7.7 |
| 长度（cm） | 13.2 | 14.7 | 17.5 | 18.3 | 19.6 |
| 极数 | 2 | 2 | 2 | 2 | 2 |
| 阵列绕线选项 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 绕组模型 | 90V24 | 90V48 | 90V60 | 120V24 | 120V48 | 120V60 | 185V24 | 185V48 | 185V60 | 195V24 | 195V48 | 195V60 | 200V24 | 200V48 | 200V60 |
|
设计电压 （VDC） |
24 | 48 | 60 | 24 | 48 | 60 | 24 | 48 | 60 | 24 | 48 | 60 | 24 | 48 | 60 |
|
连续电流 （安培） |
13 | 7 | 6 | 13 | 9 | 8 | 15 | 14 | 11 | 15 | 15 | 12 | 15 | 15 | 14 |
|
峰值电流 （安培） |
64 | 三十 | 25 | 89 | 45 | 37 | 90 | 64 | 54 | 90 | 67 | 55 | 90 | 74 | 59 |
|
电压恒定 ±10％ （VDC / KRPM） |
5.2 | 11.1 | 13.4 | 5.6 | 11.2 | 13.6 | 5.4 | 10.8 | 13.0 | 6.2 | 11.1 | 13.6 | 5.5 | 11.0 | 13.8 |
|
转矩常数 ±10％ （盎司英寸/ AMP） |
7.1 | 14.9 | 18.1 | 7.6 | 15.2 | 18.4 | 7.3 | 14.6 | 17.5 | 8.3 | 15.0 | 18.3 | 7.4 | 14.9 | 18.6 |
|
转矩常数 ±10％ （牛顿厘米/ AMP） |
5.014 | 10.522 | 12.781 | 5.367 | 10.734 | 12.993 | 5.155 | 10.310 | 12.358 | 5.861 | 10.592 | 12.923 | 5.226 | 10.522 | 13.134 |
|
电阻 ±10％ （欧姆） |
0.2 | 0.7 | 1.0 | 0.2 | 0.5 | 0.6 | 0.2 | 0.3 | 0.5 | 0.2 | 0.3 | 0.5 | 1.6 | 0.3 | 0.4 |
|
电感 ±10％ （MH） |
0.5 | 2.1 | 3.0 | 0.5 | 1.8 | 2.8 | 0.0 | 1.5 | 2.1 | 0.0 | 1.3 | 2.0 | 0.3 | 1.2 | 1.9 |
ELECTROCRAFT 永磁直流电机DPP680系列 可选型号
