IGUS 易格斯 ​IGUS易格斯E4标准拖链 E4.80系列 现货特价

品 牌:IGUS 产 地:德国
询价
货 期: 4-6周 | 销 量: 27
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
德普瑞自营
QQ客服
微信咨询
龚小娟
8005@deppre.com
周一至周五 09:00-18:00
报价单
电子合同
选型资料
本产品不支持7天无理由退货

相关产品

  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)

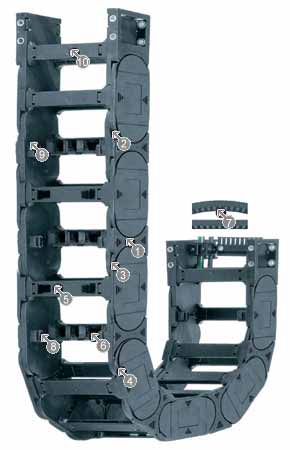

IGUS易格斯 E4标准拖链E4.80系列 简介

1. 内/外链节设计实现平直运转

2. 径向止动器上的集成制动器实现低噪音运转

3. 企口接合设计保证存在剪力时仍有很高的硬度和负载力

4. 抗拉强度提升15%(与之前最佳的E4系列相比),架空长度因改进的止动器系统和垂直径向止动器而延长

5. 可选用扣开式横杆450.X. Q

6. 新内部分隔系统将电缆的使用寿命延长达4倍

7. 只需旋转外部链节即可得到NC“无拱形”型,无需改装

8. 拖链横杆可在两侧拆除

9. 拖管上的盖子可旋转和拆除

10.宽塑料横杆——保护电缆




IGUS易格斯 E4标准拖链E4.80系列 应用

E4.80系列适合以下应用类型:

垂直:悬挂应用≤ 120米,竖直应用≤ 6米

水平:架空应用≤ 6,2米,滑动应用≤ 400米

圆周运动:可用于旋转应用,可能要求改装(旋转角度超过180°往往要求机加工改装)


E4.80系列适用场合:

当需要80毫米内高的结实拖链/拖管时

如果内高必须达600毫米

适用于架空长度最高为6,0米和填充重量最大为80千克/米

行程可达400 m

还适合侧面、直立和悬挂应用

当您需要很多选择和附件时




IGUS易格斯 E4标准拖链E4.80系列 规格

内宽Bi [mm]:

弯曲半径R [mm]:

行距S [mm]:

1000

固定端dM [mm]:0

拖链长度** [mm]:  3885

链节数量 :  35

外宽Ba [mm]:  100

H* [mm]:  2108

D [mm]:  1221

K [mm]:  3365

ΔCL [mm]:  -

H2 [mm]:  -

D2 :  -

K2 [mm]:  -

Hi [mm]:  80

Ha [mm]:  108

每链节重量 [g]:  -

重量 [kg/m]:  5.339

所要求的间隙高度是 HF=H+60毫米(在3千克/米的附加载荷下),这适用于所有类型的应用




IGUS易格斯 E4标准拖链E4.80系列 技术

拖链链节材料    igumid G

最小允许温度 [°C]    -40

最大允许温度 [°C]    120

最大滑行速度 [m/s]    10

最大滑行速度 [m/s²]    50

最大速度FLG [m/s]    20

最大速度FLG [m/s²]    200

最大速度FLB [m/s]    3

最大速度FLB [m/s²]    6

拖链链节的易燃等级    VDE 0304 IIC UL94 HB


建议用于架空滑行应用

适合狭小的装配尺寸

选配——集成的C型面去应力元件以及Chainfix电缆夹或拖链束带

耐腐蚀

可选配圆形紧固件的通用装配
