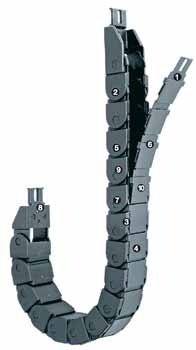

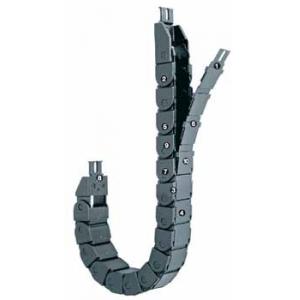

IGUS易格斯 拉链式拖链R09系列R09.30.048.0 简介
1. 用拉链带闪电般快速打开和关闭盖子
2. 小节距实现静音平稳的运转
3. 防脏污和碎屑
4. 屡获殊荣的设计
5. 重量轻，稳定
6. 拉链可在每个链节处分开和组合
7. 适合高加速度
8. 可选用集成去应力元件的安装架
9. 可撕开的小拖管
10. 还有拉链式拖链可选
IGUS易格斯 拉链式拖链R09系列R09.30.048.0 应用
垂直：悬挂应用，竖直应用
水平：架空应用≤ 1米
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
要求快速打开及装配
当需要防碎屑时
要求快速装入预装配的电缆
要求外形美观
IGUS易格斯 拉链式拖链R09系列R09.30.048.0 安装规格
内宽Bi [mm]:10
弯曲半径R [mm]:48
行距S [mm]: 1000
固定端dM [mm]:0
拖链长度** [mm]: 700
链节数量 : 35
外宽Ba [mm]: 18.2
H* [mm]: 115
D [mm]: 88
K [mm]: 195
Hi [mm]: 15
Ha [mm]: 19.3
所要求的间隙高度是 HF=H+15毫米（在0,3千克/米的附加载荷下）,这适用于所有类型的应用
IGUS易格斯 拉链式拖链R09系列 技术优势
拖链链节材料 igumid G
最小允许温度 [°C] -40
最大允许温度 [°C] 120
最大滑行速度 [m/s] 10
最大滑行速度 [m/s²] 50
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 HB
一片式接头 - 安装装置
耐腐蚀
预装配
用于短行程
可实现内部/外部连接
可选配一体化去应力梳状板
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | R09.10.048.0 |
| 半径方向 | 沿外径方向可打开 |
| Bi 内高(mm) | 10 |
| Ba 外宽(mm) | 18.2 |
| R 弯曲半径(mm) | 048 |
| 重量(kg/m) | ≈0.21 |
| 接头 | 080.10.12PZ |
| 货期 | 6-8周 |
