IGUS 易格斯 E2/000 标准托管 2650.2680系列

品 牌:IGUS 产 地:德国
询价
货 期: 6-8周 | 销 量: 47
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
数 量:
德普瑞自营
QQ客服
微信咨询
龚小娟
8005@deppre.com
周一至周五 09:00-18:00
报价单
电子合同
选型资料
本产品不支持7天无理由退货
当日出货 购买数量小于库存时,可当日出货,购买数量大于库存时,请以购物车内预计出货日期为准。
制造商型号 半径方向 Bi 内高(mm) Ba 外宽(mm) R 弯曲半径(mm) 重量(kg/m) 接头 货期 单价(元) 数量
26800.05.100.0 沿内半径方向可打开 50 66 100 ≈1.33 26800.05.12.C 6-8周 询价
26800.10.100.0 沿内半径方向可打开 100 116 100 ≈1.81 26800.10.12.C 6-8周 询价
没有找到需要的型号吗?或者您可以直接询价,我们收到您的询价信息后将尽快给您报价! * 该系列产品价格都为不含税价格,满3999元免运费

相关产品

  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)

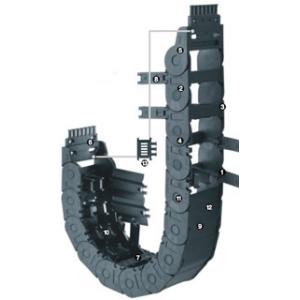

IGUS易格斯 标准托管2650系列 简介

1. 优化的开放系统,可在左方向或右方向快速打开夹具

2. 双止动器系统,适合长架空距离

3. 夹具保持力高

4. 侧向使用的滑动面

5. 经测试和验证可牢固固定的安装架

6. 去应力元件可集成到安装架中

7. 半封闭拖管系列2650

8. 2600和2650系列可沿内径折叠打开

9. 封闭拖管系列2680

10. 多用性,模块化的内部分隔系统

11. 优化针脚,便于装配

12. 还有ESD型


13. 去应力分隔片——集成去应力齿的分隔片




IGUS易格斯 标准托管2650系列 应用

2650系列适合以下应用类型:

垂直:悬挂应用≤ 50米,竖直应用≤ 3,0米

水平:架空应用≤ 2,75米,滑动应用(需进行咨询)

圆周运动:可用于旋转应用,可能要求改装(旋转角度超过180°往往要求机加工改装)

2650系列适用场合


当您需要35毫米内高的中等大小的结实系统(拖链、半拖管、全封闭拖管)时

如果内高必须达175毫米

适用于架空长度最高为2,70米和填充重量最大为8,0千克/米

行程可达120 m

当您需要开启优化的系统以便从左方向或右方向快速打开横杆时




IGUS易格斯 标准托管2650系列 规格

内宽Bi [mm]:  50

弯曲半径R [mm]: 63

行距S [mm]:1000

固定端dM [mm]: 0

拖链长度** [mm]:  840

链节数量 :  15

外宽Ba [mm]:  66

H* [mm]:  176

D [mm]:  172

K [mm]:  310

ΔCL [mm]:  -

H2 [mm]:  180

D2 :  140

K2 [mm]:  335

Hi [mm]:  35

Ha [mm]:  50

每链节重量 [g]:  -

重量 [kg/m]:  1.25

在此半径下,拖管无法完全合拢。立即致电!


所要求的间隙高度是 HF=H+35毫米(在2千克/米的附加载荷下),这适用于所有类型的应用




IGUS易格斯 标准托管2650系列 技术


拖链链节材料    igumid G

最小允许温度 [°C]    -40

最大允许温度 [°C]    120

最大滑行速度 [m/s]    10

最大滑行速度 [m/s²]    50

最大速度FLG [m/s]    20

最大速度FLG [m/s²]    200

最大速度FLB [m/s]    3

最大速度FLB [m/s²]    6

拖链链节的易燃等级    VDE 0304 IIC UL94 HB


建议用于架空滑行应用

适合狭小的装配尺寸

带卡箍束带板的去应力元件

多种旋转角度,便于灵活装配

通过众多接头选项,可在拖链的固定端/移动端选择不同的紧固方式(活动式)
