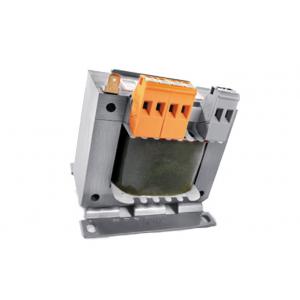

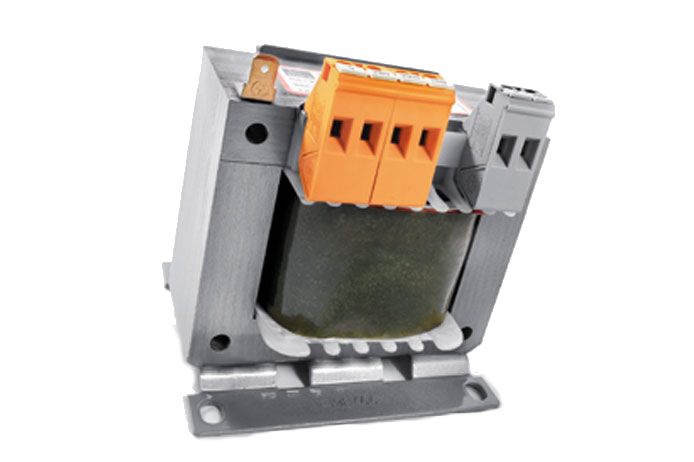

Block博力科 控制和保护及隔离变压器STSU系列 常规数据
常规数据
测量输入电压 230 和 400 Vac防护等级 IP 00
block博力科 控制和保护及隔离变压器STSU系列 优点
双输出电压 230 和 400 Vac
block博力科 控制和保护及隔离变压器STSU系列 应用
作为用于输入和输出端电气隔离的控制变压器。 通过设计使得该变压器适用于符合 VDE 0113 要求控制装置的电源供给。
作为用于输入和输出端安全电气隔离的隔离变压器。 该变压器适用于符合 VDE 0100 要求的保护隔离装置保护措施的建设。
作为用于输入和输出端安全电气隔离的保护变压器。 通过限制输出电压,该变压器适用于 SELV 及 PELV 的电路搭建。
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
订货号 | STSU 40/23 |
输入电压(Vac) | 230/400 |
输出电压(Vac) | 2×115 |
功率(VA) | 40 |
尺寸(mm) | 90/66/77 |
货期 | 6-8周 |
block博力科 控制和保护及隔离变压器STSU系 参数
|
STSU 40/23 | STSU 40/24 | STSU 40/48 | STSU 63/23 | STSU 63/24 | STSU 63/48 |
输入 |
|
|
|
|
|
|
测量频率 | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz |
测量输入电压 | 230/400 Vac | 230/400 Vac | 230/400 Vac | 230/400 Vac | 230/400 Vac | 230/400 Vac |
输入分路 | ±15 V | ±15 V | ±15 V | ±15 V | ±15 V | ±15 V |
输出 |
|
|
|
|
|
|
有效度 | 81.6 % | 81.5 % | 81.6 % | 85.5 % | 82.4 % | 85.2 % |
测量功率 VDE (DB cos phi=1) | 40 VA | 40 VA | 40 VA | 63 VA | 63 VA | 63 VA |
测量功率 VDE (KB cos phi=0.5) | 0 VA | 0 VA | 0 VA | 175 VA | 175 VA | 175 VA |
测量输出电压 | 2 x 115 Vac | 2 x 12 Vac | 2 x 24 Vac | 2 x 115 Vac | 2 x 12 Vac | 2 x 24 Vac |
空载电压(ca. x 系数) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
標準 |
|
|
|
|
|
|
分级 | 隔离变压器 | 保护变压器 | 控制和隔离变压器 | 控制和隔离变压器 | 控制和保护变压器 | 控制和隔离变压器 |
许可 |
|
|
|
|
|
|
许可 | cURus | cURus | cURus | cURus | cURus | cURus |
环保 |
|
|
|
|
|
|
冷却方法 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 |
环境温度 最大 | 40 °C | 40 °C | 40 °C | 40 °C | 40 °C | 40 °C |
安全性 和 防护等级 |
|
|
|
|
|
|
类型 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 |
绝缘材料级 | VDE=B, UL=class 130 | VDE=B, UL=class 130 | VDE=B, UL=class 130 | VDE=B, UL=class 130 | VDE=B, UL=class 130 | VDE=B, UL=class 130 |
防护等级 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
防护等级(预备) | I | I | I | I | I | I |
防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 |
接口 和 安装 |
|
|
|
|
|
|
固定方式 | 支撑板 | 支撑板 | 支撑板 | 组合式支撑板也适用 TS‑35 轨 | 组合式支撑板也适用 TS‑35 轨 | 组合式支撑板也适用 TS‑35 轨 |
固定螺栓 | M4 | M4 | M4 | M4 | M4 | M4 |
接口 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 |
尺寸 和 重量 |
|
|
|
|
|
|
重量 | 1.00 kg | 1.00 kg | 1.00 kg | 1.30 kg | 1.30 kg | 1.30 kg |
block博力科 控制和保护及隔离变压器STSU系列 相关型号
STSU 40/23 STSU 40/24 STSU 40/48 STSU 63/23 STSU 63/24 STSU 63/48 STSU 100/23
STSU 100/24 STSU 100/48 STSU 160/23 STSU 160/24 STSU 160/48 STSU 250/23 STSU 250/24
STSU 250/48 STSU 400/23 STSU 400/24 STSU 400/48 STSU 630/23 STSU 630/24 STSU 630/48
STSU 1000/23 STSU 1000/24 STSU 1000/48 STSU 1600/23 STSU 2000/23 STSU 2500/23
