通用数据
额定输入电压230 - 400 V交流保护IP 00等级

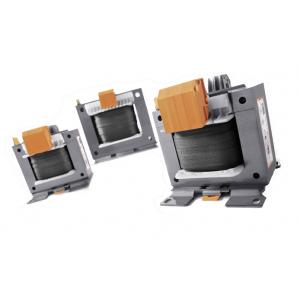

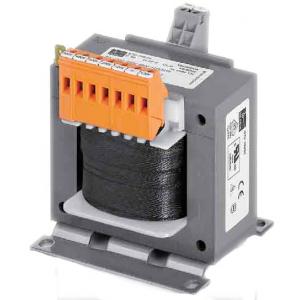

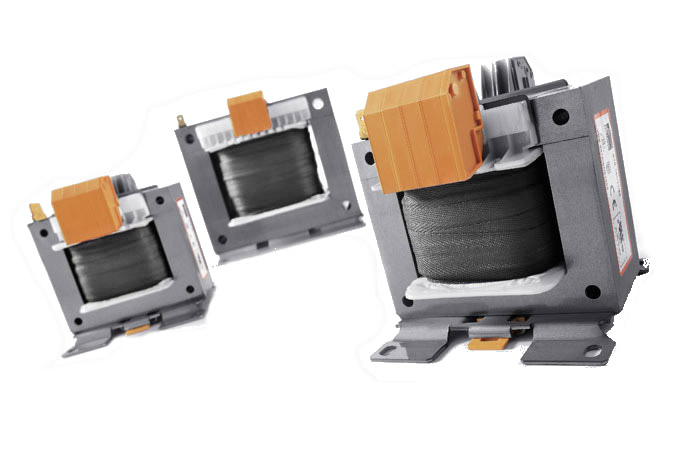

Block博力科 隔离变压器STE系列 应用
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 订货号 | STE 63/4/23 |
| 输入电压(Vac) | 400 |
| 输出电压(Vac) | 230 |
| 功率(VA) | 63 |
| 尺寸(mm) | 88/78/85 |
| 货期 | 6-8周 |
Block博力科 隔离变压器 STE所有系列 详细参数及型号
|
|
STE 63/23/24 | STE 63/4/24 | STE 63/4/23 | STE 100/23/24 | STE 100/4/23 | STE 2000/4/23 |
| 输入 |
|
|
|
|
|
|
| 额定输入电压 | 230伏 | 400 V交流 | 400 V交流 | 230伏 | 400 V交流 | 400 V交流 |
| 抽头输入 | ±5％ | ±5％ | ±5％ | ±5％ | ±5％ | ±5％ |
| 额定频率 | 50 - 60赫兹 | 50 - 60赫兹 | 50 - 60赫兹 | 50 - 60赫兹 | 50 - 60赫兹 | 50 - 60赫兹 |
| 产量 |
|
|
|
|
|
|
| 额定输出电压 | 24伏交流 | 24伏交流 | 230伏 | 24伏交流 | 230伏 | 230伏 |
| 额定功率VDE（DB功率因数= 1） | 63 VA | 63 VA | 63 VA | 100 VA | 100 VA | 2000 VA |
| 额定功率VDE（KB功率因数= 0.5） | 175 VA | 175 VA | 175 VA | 310 VA | 310 VA | 10900 VA |
| 空载电压（应用程序，X因子） | 1.1 | 1.1 | 1.1 | 1.07 | 1.07 | 1.02 |
| 效率 | 0.87 | 0.87 | 0.87 | 0.87 | 0.87 | 0.95 |
| 标准 |
|
|
|
|
|
|
| 分类 | 控制和安全隔离变压器 | 控制和安全隔离变压器 | 控制和隔离变压器 | 控制和安全隔离变压器 | 控制和隔离变压器 | 控制和隔离变压器 |
| 认证 |
|
|
|
|
|
|
| 认证 | 库鲁斯 | 库鲁斯 | 库鲁斯 | 库鲁斯 | 库鲁斯 | 库鲁斯 |
| 环境 |
|
|
|
|
|
|
| 环境温度最高。 | 40℃ | 40℃ | 40℃ | 40℃ | 40℃ | 40℃ |
| 冷却方式 | 自冷 | 自冷 | 自冷 | 自冷 | 自冷 | 自冷 |
| 安全和保护 |
|
|
|
|
|
|
| 类型 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 |
| 绝缘等级 | VDE = B，UL = 130级 | VDE = B，UL = 130级 | VDE = B，UL = 130级 | VDE = B，UL = 130级 | VDE = B，UL = 130级 | VDE = B，UL = 130级 |
| 保护指数 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
| 安全等级（编制） | 一世 | 一世 | 一世 | 一世 | 一世 | 一世 |
| 短路强度 | 无短路保护 | 无短路保护 | 无短路保护 | 无短路保护 | 无短路保护 | 无短路保护 |
| PRI定影建议由断路器跳闸特性类型20×I额定相关设置） |
|
|
|
|
|
|
| 设定范围 | 0.25 - 0.40 | 0.16 - 0.25 A | 0.16 - 0.25 A | 0.40 - 0.63 | 0.25 - 0.40 | 4.00 - 6.30 |
| 设定值 | 0.35 A | 0.2 | 0.2 | 0.5 | 0.29 | 5.2 |
| 端子和安装 |
|
|
|
|
|
|
| 固定方法 | 两用底座也可安装在安装导轨 | 两用底座也可安装在安装导轨 | 两用底座也可安装在安装导轨 | 两用底座也可安装在安装导轨 | 两用底座也可安装在安装导轨 | 底盘 |
| 固定螺丝 | M4 | M4 | M4 | M4 | M4 | M8 |
| 码头 | 弹簧夹端子，PE 6.3×0.8 | 弹簧夹端子，PE 6.3×0.8 | 弹簧夹端子，PE 6.3×0.8 | 弹簧夹端子，PE 6.3×0.8 | 弹簧夹端子，PE 6.3×0.8 | 弹簧夹端子，PE 6.3×0.8 |
| 措施和权重 |
|
|
|
|
|
|
| 重量 | 1.20公斤 | 1.20公斤 | 1.20公斤 | 2.00公斤 | 2.00公斤 | 21.80公斤 |
| STE 500/4/24 | STE 500/4/23 | STE 630/4/23 | STE 800/4/23 | STE 1000/4/23 | STE 1600/4/23 |
| STE 320/23/24 | STE 320/4/23 | STE 400/23/24 | STE 400/4/23 | STE 500/23/24 |
|
| STE 160/23/24 | STE 160/4/23 | STE 250/23/24 | STE 250/4/24 | STE 250/4/23 | STE 2500/4/23 |
| STE 63/23/24 | STE 63/4/24 | STE 63/4/23 | STE 100/23/24 | STE 100/4/23 | STE 2000/4/23 |
