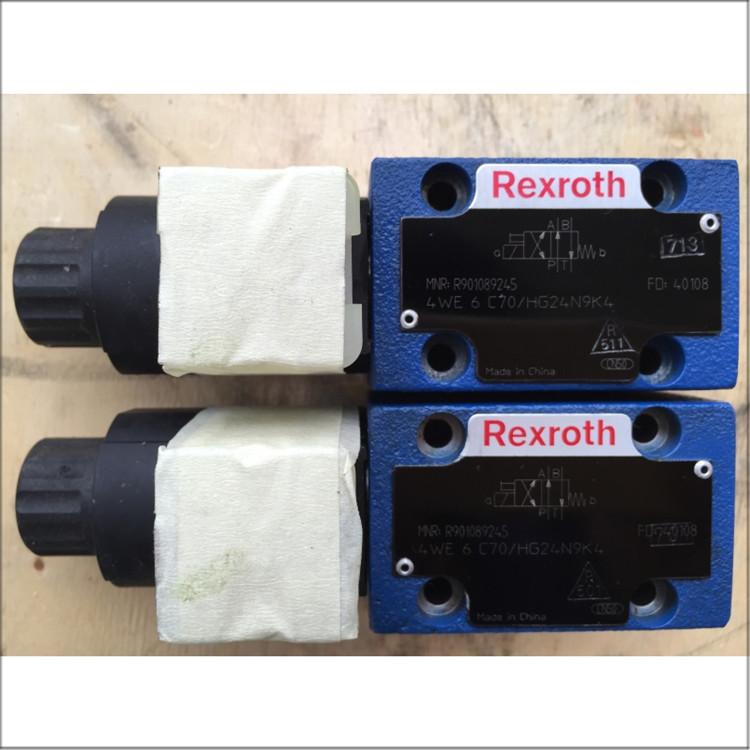

力士乐4WE6C70 HG24N9K4液压阀
力士乐4WE6C70 HG24N9K4液压阀
比例溢流阀3DREME16P-73/200YG24K31F1V工作原理
下面以某钢铁厂炼铁分厂炉顶料流调节阀液压控制系统采用的高频响比例控制为例来说明，基本结构如图1。
这是BOSCHRESROTH公司生产的一种直接作用滑阀式比例阀，驱动是带位置反馈和放大器的电磁铁。工作原理如图2所示，高频响比例电磁铁驱动阀芯，位移由位置传感器反馈，由内置电子线路进行阀芯的闭环控制。经计算机运算处理后执行机构动作的电气信号由放大器放大后，电磁铁线圈中就有电流通过，在电液转换器中将电气信号转换成液压信号，使比例阀主阀芯移动。一个带放大器的系统，比无放大器的系统重复精度要高得多，而精度直接与放大器的增益有关。
由图3可以看出，由实际输出的速度和位置所对应的液压信号转变成电气信号，与计算机所给的指令系统信号进行比较，得出的电气信号转换成液压信号得出油缸的输出，这个输出是个动态响应不断调整的过程。
该调节阀的输入控制信号为标准4～20mA电流，通过调节信号电流的大小控制液流的方向和流量大小。比例阀的中间位为12mA，此时阀的开度为0;12～20mA为正向开度控制（正向0～较大开度），12～4mA为反向开度控制（反向0～较大开度）。接口控制原理图见图4。
其流量输出稳态调节特性无中位死区，它允许的油液污染等级按NAS1638标准为7、8、9级，采用βx=75的过滤器就可以达到要求，它的滞
环≤0.2%，制造公差<10%，响应时间（信号）≤25ms，温漂在ΔT=40℃时，零点位移量<1%。负载腔达80%供油压力，工作频宽和性能已达高水准的伺服阀，而成本只是伺服阀的1/3。
二、故障分析
1、阀门反应速度太慢，动态失效，原因可能是阀太脏，节流孔被堵住，不过较好不要自己拆，应该找厂家配合清洗伺服阀。
2、油路通，却无法静载启动即系统无法平衡可能是密封件失效，更换密封件即可。
3、测试时油缸出现抖动，经过调试程序时发现放大器的增益太高，适当减小放大器的增益不会对系统有影响，不过也不能太低，否则系统可能会不稳定。高频响比例控制阀的调节主要是靠放大器的调节。
4、在调试过程中，遇到油缸速度低并且有时不能驱动的现象时，排除液压系统的故障后，经查找发现是由于伺服放大器的供电线路过长、且供电线路线径过小，使得阀门在工作时供电电流增加引起线路压降增大，从而使得到放大器的驱动电压低于系统要求的规定值使阀门无法被驱动。后更换了放大器的供电电缆（由4×0.75mm2更换为4×2.5mm2的控制电缆）后问题得以解决.
厦门东乾国际贸易有限公司位于厦门思明繁华的SM广场中心地带是全国工业传动流体自动化领域实力较强的经销商，有着丰富的气动液压技术服务、工业销售及国际采购的经验，主营产品涉及液压泵阀（电磁阀、柱塞泵拳头
3个或6个）并列安装，用1根曲轴通过连杆滑块或由偏心轴直接推动柱塞做往复运动，实现吸、排液体的液压泵。它们也都采用阀式配流装置，而且大多为定量泵。煤矿液压支架系统中的乳化液泵一般都是卧式柱塞泵。是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵。轴向柱塞泵利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此容积效率高。
柱塞泵原理：
属于一种新型的技术含量比较高的高效泵，随着国产化的不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分
轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合，因此具有容积效率高，运转平稳，流量均匀性好，噪声低，工作压力高等优点，但对液压油的污染较敏感，结构较复杂，造价较高。
柱塞泵的泵油机构包括两套精密偶件：柱塞（plunger）+柱塞套(barrel)构成柱塞偶件(plunger and barrel assembly)（图5-11）、出油阀（delivery valve）和出油阀座(delivery valve seat)构成出油阀偶件(delivery valve assembly
柱塞和柱塞套是一对精密偶件，经配对研磨后不能互换，要求有高的精度和光洁度和好的耐磨性，其径向间隙为0.002～0.003Mm
柱塞头部圆柱面上切有斜槽，并通过径向孔、轴向孔与顶部相通，其目的是改变循环供油量；柱塞套上制有进、回油孔，均与泵上体内低压油腔相通，柱塞套装入泵上体后，应用定位螺钉定位。
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 订货号 | 4WE6C70 HG24N9K4 |
| 供应商型号 | 4WE6C70 HG24N9K4 |
| 类型结构 | 见样本 |
| 驱动方式 | 见样本 |
| 材质 | 铸铁 |
| 工作温度 | 常温 |
| 流动方向 | 见样本 |
| 连接方式 | 法兰 |
| 货期 | 现货 |
