工作压力pmax bar 315 315 315 315 315
流量qV max l/min 400 700 1100 1800 3000
MG6G1X/V MG8G1X/V MG10G1X/V
MG15G1X/V MG20G1X/V MG25G1X/V
MG30G1X/V MK6G1X/V MK8G1X/V 力士乐rexroth
MK10G1X/V MK15G1X/V MK20G1X/V
MK25G1X/V MK30G1X/V
螺纹连接和插装式单向阀
规格规格6 8 10 15 20 25 30
重量kg 0.1 0.2 0.3 0.5 1.0 2.0 2.5
液压
大工作压力bar 315
开启压力bar 请参见下面和第 4 页的特征曲线
大流量请参见下面和第 4 页的特征曲线
液压油符合 DIN 51524 规定的矿物油(HL,HLP); 符合VDMA 24568 规定的可快速生物降解液压油(另请参见RC 9022); HETG(菜籽油); HEPG(聚乙醇); HEES(合成酯); 其它待查询的液压油
液压油温度范围°C –30 至 +80
粘度范围mm2/s 2.8 至 500
液压油最大允许污染度,符合 ISO 4406(c)规定的清洁度等级 等级 20/18/15 1)
S6A0.0/ ,S6A1.0/ S6A5.0/ ,S8A0.0/,S8A1.0/,力士乐Rexroth
S8A3.0/ ,S8A5.0/ ,S10A0.0/ ,S10A1.0/ ,
S10A2.0/ ,S10A3.0/,S10A5.0/ S15A0.0/ ,力士乐Rexroth
S15A1.0/ ,S15A2.0/ ,S15A3.0/ ,S15A5.0/,
S20A0.0/ ,S20A1.0/ ,S20A2.0/ ,S20A3.0/ ,力士乐Rexroth
S20A5.0/ ,S25A1.0/ ,S25A3.0/ ,S25A5.0/ ,
S30A0.0/ ,S30A1.0/ ,S30A2.0/ ,S30A3.0/ ,S30A5.0/,力士乐Rexroth
单向阀组件
概述
规格尺寸 6 8 10 15 20 25 30
重量– 角阀kg – 0.03 0.05 0.08 0.14 0.32 0.47
– 直通阀kg 0.05 0.05 0.05 0.1 0.2 0.25 0.3
安装方向可选
环境温度范围°C –20 至 +80(NBR 密封件) –20 至 +80(FKM 密封件)
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|

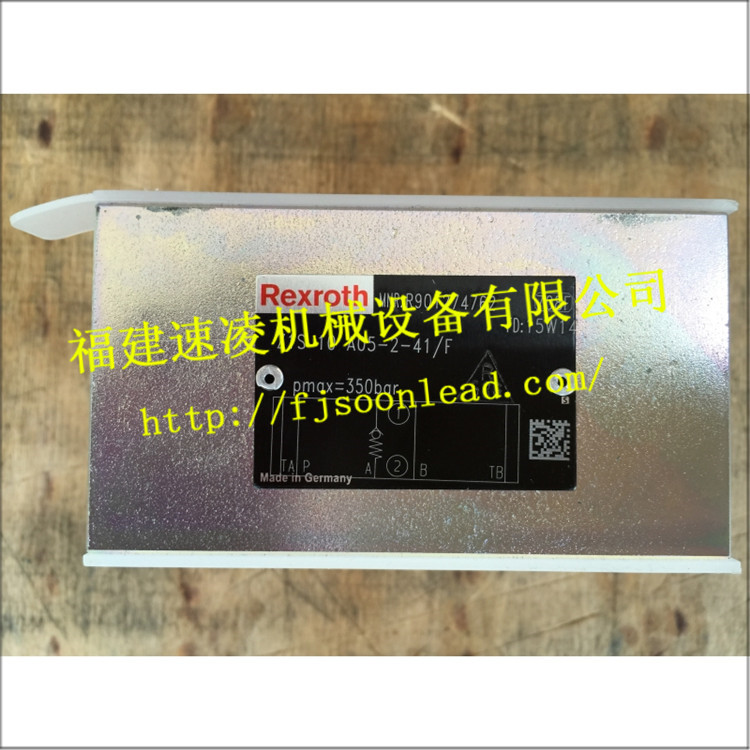

订货号 | Z1S10A05-2-41 F |
供应商型号 | Z1S10A05-2-41 F |
类型结构 | 见样本 |
驱动方式 | 见样本 |
材质 | 铸铁 |
工作温度 | 常温 |
流动方向 | 见样本 |
连接方式 | 法兰 |
货期 | 现货 |
