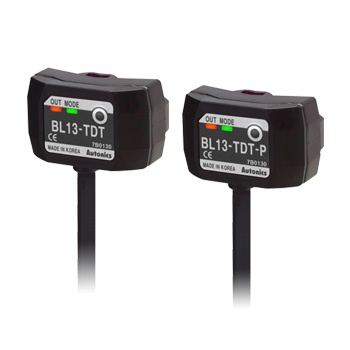

autonics奥托尼克斯 液位检测传感器BL 描述
可以透过外径Ø6~13Mm,厚度1mm的透明/半透明管子进行液位检测。通过按键选择Light ON/Dark ON动作模式,通过产品背面的LED指示灯(红色/绿色)可方便确认产品的动作模式及状态。此外,实现W23 x H14 x L13mm小尺寸设计,方便在任何环境中有效的安装。
autonics奥托尼克斯 液位检测传感器BL 主要特点
可以透过外径Ø6~13mm,厚度1mm的透明/半透明管子进行液位检测
紧凑尺寸设计: W23 x H14 x L13mm
通过按键选择Light ON/Dark ON动作模式
通过动作模式指示灯(Light ON: 绿色, Dark ON: 指示灯OFF)及动作指示灯(红色LED), 可方便确认产品的动作模式及状态
内置电源反接保护电路,输出短路过电流保护电路
防护等级IP64(IEC规格)

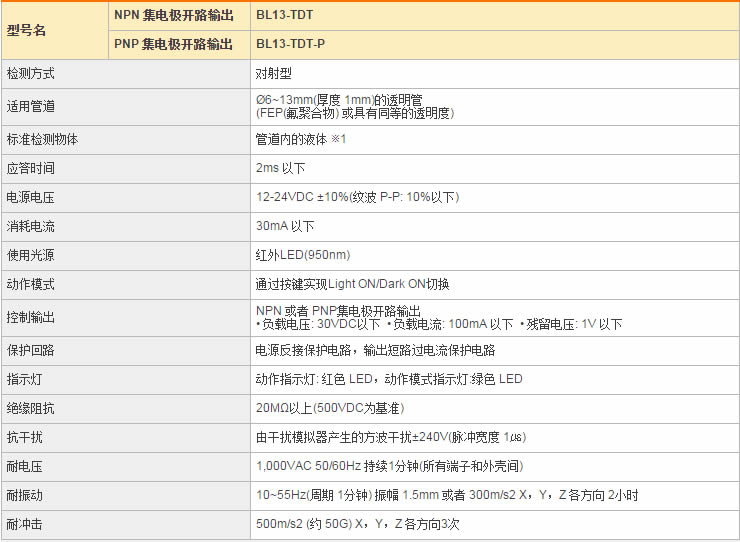

autonics奥托尼克斯 液位检测传感器BL 参数
型号名 NPN 集电极开路输出 BL13-TDT
PNP 集电极开路输出 BL13-TDT-P
检测方式 对射型
适用管道 Ø6~13mm(厚度 1mm)的透明管
(FEP(氟聚合物) 或具有同等的透明度)
标准检测物体 管道内的液体 ※1
应答时间 2ms 以下
电源电压 12-24VDC ±10%(纹波 P-P: 10%以下)
消耗电流 30mA 以下
使用光源 红外LED(950nm)
动作模式 通过按键实现Light ON/Dark ON切换
控制输出 NPN 或者 PNP集电极开路输出
• 负载电压: 30VDC以下 • 负载电流: 100mA 以下 • 残留电压: 1V 以下
保护回路 电源反接保护电路,输出短路过电流保护电路
指示灯 动作指示灯: 红色 LED,动作模式指示灯:绿色 LED
绝缘阻抗 20MΩ以上(500VDC为基准)
抗干扰 由干扰模拟器产生的方波干扰±240V(脉冲宽度 1㎲)
耐电压 1,000VAC 50/60Hz 持续1分钟(所有端子和外壳间)
耐振动 10~55Hz(周期 1分钟) 振幅 1.5mm 或者 300m/s2 X,Y,Z 各方向 2小时
耐冲击 500m/s2 (约 50G) X,Y,Z 各方向3次
环境特性 环境光照 太阳光/白炽灯: 各 3,000lx 以下(收光面照度)
环境温度 10~55°C,储存时: -25~65°C
环境湿度 35~85%RH,储存时: 35~85%RH
防护等级 IP64(IEC 规格)
材质 外壳: PC
配线 Ø2.5, 3线, 长度: 1m(AWG28,芯线直径: 0.08mm, 芯线数: 19, 绝缘体外径: Ø0.9)
附件 扎带2根,防滑管2根
认证 CE
重量 约 30g
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
制造商型号 | BL13-TDT |
工作电压(V) | 12-24VDC ±10% |
频率(Hz) | 50/60Hz |
输出信号 | NPN或者PNP集电极开路输出 |
货期 | 6-8周 |
