接插式接线方式方便接线,具有多种不同的外形(K,T,L,Y,V型),便于安装。采用宽范围电源电压,易于连接各种IC,继电器,PLC等。发光器/接收器窗口采用防尘保护设计,信赖度更高,可在较差的环境下使用。

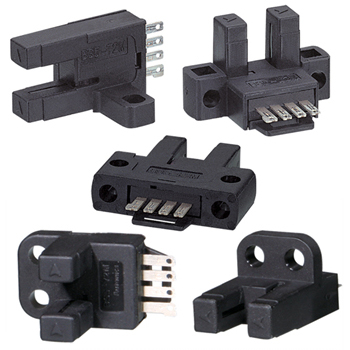

autonics奥托尼克斯 微型光电传感器BS5系列 主要特性
* 超小型,内置放大器,NPN集电极开路输出
* 多种型号(K,T,L,Y,V型)适用于多种不同应用场合
* 通过控制线可选择Light ON/Dark ON模式
* 高速响应频率: 2kHz
* 宽电源电压范围: 5-24VDC
(易于连接不同的IC,继电器,可编程控制器)
* 发射端/接收端窗口防尘保护设计
* 红色指示灯可指示动作状态
* 通过连接头接插方式连接
autonics奥托尼克斯 微型光电传感器BS5系列 应用
* 适用于小型高精密机械:LCD半导体设备,图像检测系统和运送装置执行机构
* 适用于设定调色板位置,计算数量和检测旋转体的起始位置

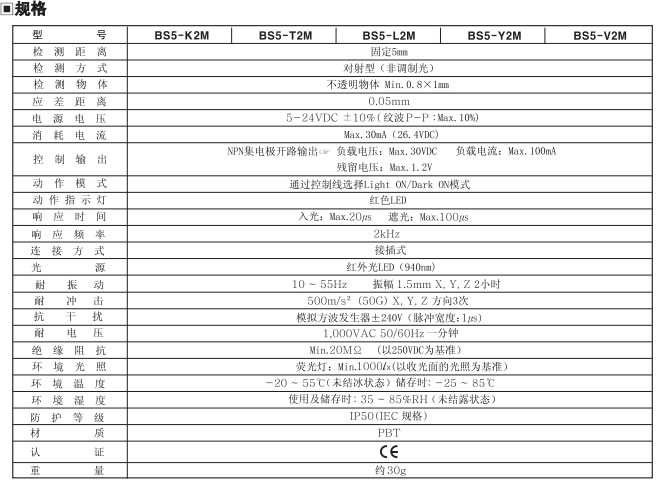

autonics奥托尼克斯 微型光电传感器BS5系列 参数
模型 NPN开路集电极输出 BS5-K2M
PNP开路集电极输出 BS5-K2M-P
感应距离 5mm固定
感应型 直通(未调制)
感知目标 ø0.8×1mm不透明材料
滞后 0.05mm
响应时间 光ON:最大 20㎲,Dark ON:Max。100㎲
响应频率 2kHz(参考频率响应的测量范围)
电源 5-24VDC±10%(波纹PP:最大10%)
目前的消费 最大 30mA(26.4VDC)
光源 红外LED(950nm)
操作模式 灯ON / Dark ON可由控制线选择
控制输出 NPN或PNP集电极开路输出
•负载电压:30VDC•负载电流:最大 100mA•剩余电压:最大 1.2V
保护电路 反向电源极性保护,过流保护
指示符 操作指示灯:红色LED指示灯
连接 连接器类型
耐噪音 ±240V噪声模拟器的方波噪声(脉冲宽度:1㎲)
绝缘电阻 最小 20MΩ(250VDC兆欧表)
介电强度 1,000VAC 50 / 60Hz 1分钟
光源 红外LED(950nm)
振动 在X,Y,Z方向的每一个中,频率为10到55Hz的频率为1.5mm或300m / s 2振幅2小时
休克 每个X,Y,Z方向500m / s 2(约50G)3次
环境 环境照明 荧光灯:最大 1000㏓(接收器照明)
环境温度 -20至55℃,储存:-25至85℃
环境湿度 35〜85%RH,储存:35〜85%RH
保护 IP50(IEC标准)
材料 PBT
批准 CE
单位重量 大概 30g
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
制造商型号 | BS5-K2M |
工作电压(V) | 5-24VDC±10% |
频率(Hz) | 2kHz |
货期 | 6-8周 |
