EFFBE埃福贝 橡胶弹簧FB72020160 描述

EFFBE橡胶弹簧长期以来一直是质量的代名词

它使用寿命长，耐油，耐磨损，抗破裂性能更高，更能区分高品质的EFFBE弹性体材料

与钢弹簧相比，主要特点是应急运行特性，特别是运行可靠性

弹簧由EFFBE 295和EFFBE Urelast制成

可用于各种尺寸，直径从16 mm到125 mm，高度从12 mm到160 mm

EFFBE 埃福贝 气缸KH F2000 产品描述
外壳铝合金，粉末涂层
活塞杆由不锈钢制成
导向套带自润滑
活塞杆旋转
单/双作用
最大加压10 bar

最大环境温度80℃

EFFBE 埃福贝 气缸KH F2000 产品参数
重量10.6公斤
最大。集线器80毫米
每耗气量
冲程/ 6巴4.5至20.3升

最大10℃/分钟的冲程频率

EFFBE 埃福贝 气缸KH F2000 品牌介绍
法国EFFBE（埃福贝）公司始建于1949年，专业生产各类橡胶膜片和橡胶密封件，已有60多年的专业经验，是欧洲第一大生产商。2000年被德国沃可集团（WOCO）收购。EFFBE公司有员工330人，分布在法国和捷克的4个生产基地。产品通过ISO9002，ISO9001，TS16949，QUALIFAS认证。

EFFBE埃福贝 弹性减震安装基座LM5-42 描述：

LM系列适用于机床和压机的安装。它们优选作为隔离源，并且覆盖6和20Hz之间的谐振频率。

EFFBE埃福贝 弹性减震安装基座LM5-42 功能：

结构：弹性体 - 金属组合，紧凑设计，集成调平系统，3种肖氏硬度的7种尺寸
材料： CR级弹性体部件具有高弹性，耐油和不老化，外盖由St W或GG制成，金属表面粉末涂层黄色，GGG锻造压板，螺栓DIN ISP 961（M1O / M12 DIN 933 ），8.8级。镀锌
性能：主动和被动支撑，隔振，减震，结构隔音，无锚安装，载荷范围10 daN - 11,000 daN，固有频率（stat。）6 Hz - 20 Hz，细间距螺纹

EFFBE埃福贝 弹性减震安装基座LM5-42 规格：

压力机一般冲程达110/min：13
偏心压机和自动切割机冲程高达300/min：9.5
车床：5
铣床 ：7
表面磨床 ：5
机器一般 ：16
静态最大负载 ：22

德国EFFBE（埃福贝）公司始建于1949年，作为历史悠久的公司，Effbe在隔膜和振动工程领域得到了极高的声誉。我们努力维护这一技术，同时坚持公司的指导原则：“我们生活在，从市场和为市场”。作为Woco集团的成员公司，特别是模块化技术部门，我们也实现了广泛的协同效应，以巩固我们在汽车应用中的强大竞争地位。 然而，Effbe的隔膜工程也是我们目前和未来在非汽车产品市场上取得成功的重要因素。在这个领域，我们为每个可以想象的应用生产隔膜。 振动工程是Effbe集团的另一个优势。开发航空轴承系统的专业公司Gamma补充了我们在高科技领域的专长。专业生产各类橡胶膜片和橡胶密封件，已有60多年的专业经验，是欧洲第一大生产商。

部分弹性体弹簧型号如下：

FB72025200

FB72032320

FB72050100

FB72080800

FB73000800H5

FB73001000

FB72080500

FB72050500

FB72063500

FB72050630

FB73000250

FB74008006

FB72080320

FB72016250

EFFBE 膜片 7031F-AgN410-0.80 mm 产品描述

织物两面均涂有弹性体

用于压力冲击的隔膜

高动态电阻

低滞后

黑色

EFFBE 膜片 8051F-Ag300-0.40mm 产品描述

织物两面均涂有弹性体

用于压力冲击的隔膜

高动态电阻

低滞后

黑色

EFFBE 气缸 KH-F 500 产品描述
外壳铝合金，粉末涂层
活塞杆由不锈钢制成
导向套带自润滑
活塞杆旋转
单/双作用
最大加压10 bar
最大环境温度80℃

法国EFFBE气缸  KH 100 产品描述：

KH 250型短行程装置

重量2.4千克
单作用
最大。 增压= 10巴
最大。 行程= 35毫米
每冲程空气消耗量/ 6 bar =
0.2 - 1.5升
环境温度= -20°C - + 80°C
MH 250型中冲程装置
重量3公斤
单作用
最大。 增压= 10巴
最大。 行程= 70毫米
每冲程空气消耗量/ 6 bar =
0.2 - 2.5升
环境温度= -20°C - + 80°C

法国埃福贝 KH 50 气缸产品描述：

短行程装置KH 50型
重量0.13千克
单作用
最大。 增压= 10巴
最大。 行程= 8毫米
每冲程空气消耗量/ 6 bar =
0.01-0.05升
环境温度= -20°C - + 80°C
中型冲程装置MH 50
重量0.13千克
单作用
最大。 增压= 10巴
最大。 行程= 20毫米
每冲程空气消耗量/ 6 bar =
0,01-0,12 l

环境温度= -20°C - + 80°C

EFFBE埃福贝 隔膜压力缸MHC500 描述

通过使用EFFBE隔膜压力缸，可以实现敏感控制功能（控制缸），这对于活塞气缸是不可能的。 它们在压力差为0.01至10巴时精确可靠，无粘滑效应。 气缸结构简单，无油无油，无需维护。 即使最苛刻的环境条件也不会影响性能，而且在需要危险场所使用的地方工作。这种坚固的结构是循环使用的强制供应（压力缸）的理想前提条件 在定位，夹紧，夹紧或压制的过程中 - 在所有必须以液压或气动方式建立力的情况下。

EFFBE隔膜压力缸的心脏是一种高度弹性的弹性膜，具有相对较薄的壁，抗压缩和抗撕裂。它保证数百万次切换动作，而不会因为磨损而失效。即使经过长时间的连续操作，隔膜不可渗透空气的密封夹紧也能防止任何损失。压力缸由于其不同的形状和设计而在功能和工作性能上有所不同。这些差异由KH和MH型号表示。使用短行程装置（KH），您将获得<80 mm的行程，中程装置（MH）<110 mm。来自500 daN的压力性能的KH元件可以通过介质加压双作用或单作用;具有较大行程的MH元件是单作用的。壳体是铸件或由钢板制成，取决于类型。具有串珠片的版本的价格特别低。螺丝连接型号的备件由我们提供。

EFFBE埃福贝 隔膜压力缸MHC500 规格

外壳：铝合金喷漆，粉末涂层。

活塞杆由不锈钢制成。
引导刷自润滑。
活塞杆旋转。
单作用
最大加压= 10bar

环境温度= -20°C - + 80°C

重量7.5公斤
最大行程= 110毫米
每冲程空气消耗量/ 6巴= 1.0 - 7.0升
最大行程频率= 18 / min。

通过使用EFFBE隔膜压力缸，可以实现敏感控制功能（控制缸），这对于活塞气缸是不可能的。 它们在压力差为0.01至10巴时精确可靠，无粘滑效应。 气缸结构简单，无油无油，无需维护。 即使最苛刻的环境条件也不会影响性能，而且在需要危险场所使用的地方工作。这种坚固的结构是循环使用的强制供应（压力缸）的理想前提条件 在定位，夹紧，夹紧或压制的过程中 - 在所有必须以液压或气动方式建立力的情况下。

EFFBE隔膜压力缸的心脏是一种高度弹性的弹性膜，具有相对较薄的壁，抗压缩和抗撕裂。它保证数百万次切换动作，而不会因为磨损而失效。即使经过长时间的连续操作，隔膜不可渗透空气的密封夹紧也能防止任何损失。压力缸由于其不同的形状和设计而在功能和工作性能上有所不同。这些差异由KH和MH型号表示。使用短行程装置（KH），您将获得<80 mm的行程，中程装置（MH）<110 mm。来自500 daN的压力性能的KH元件可以通过介质加压双作用或单作用;具有较大行程的MH元件是单作用的。壳体是铸件或由钢板制成，取决于类型。具有串珠片的版本的价格特别低。螺丝连接型号的备件由我们提供。

外壳：铝合金喷漆，粉末涂层。

环境温度= -20°C - + 80°C

通过使用EFFBE隔膜压力缸，可以实现敏感控制功能（控制缸），这对于活塞气缸是不可能的。 它们在压力差为0.01至10巴时精确可靠，无粘滑效应。 气缸结构简单，无油无油，无需维护。 即使最苛刻的环境条件也不会影响性能，而且在需要危险场所使用的地方工作。这种坚固的结构是循环使用的强制供应（压力缸）的理想前提条件 在定位，夹紧，夹紧或压制的过程中 - 在所有必须以液压或气动方式建立力的情况下。

EFFBE隔膜压力缸的心脏是一种高度弹性的弹性膜，具有相对较薄的壁，抗压缩和抗撕裂。它保证数百万次切换动作，而不会因为磨损而失效。即使经过长时间的连续操作，隔膜不可渗透空气的密封夹紧也能防止任何损失。压力缸由于其不同的形状和设计而在功能和工作性能上有所不同。这些差异由KH和MH型号表示。使用短行程装置（KH），您将获得<80 mm的行程，中程装置（MH）<110 mm。来自500 daN的压力性能的KH元件可以通过介质加压双作用或单作用;具有较大行程的MH元件是单作用的。壳体是铸件或由钢板制成，取决于类型。具有串珠片的版本的价格特别低。螺丝连接型号的备件由我们提供。

外壳：铝合金喷漆，粉末涂层。

环境温度= -20°C - + 80°C

重量1.3公斤

EFFBE埃福贝 空气悬架系统ADS-ISR3 描述

EFFBE埃福贝 空气悬架系统ADS-ISR3 功能

气动弹簧系列ADS的特点是使用高度灵活的非刚性EFFBE膜来限制风量。
因此，可以实现1.5至3Hz之间的固有频率。气动弹簧系列ADS基于气动弹簧系列SLM的主要测量，从而可以随时升级到更高的隔振。

EFFBE埃福贝 气垫SLM24A-D1 描述

EFFBE埃福贝 减震安装基座KE5 描述

KE系列没有或只有有限的绝缘性能。优选在弹性机械安装下降的地方使用，即加工中心。

EFFBE埃福贝 减震安装基座KE5 功能

EFFBE埃福贝 减震安装基座KE5 规格

EFFBE埃福贝 绝缘防滑安装板EPA7 描述

EFFBE绝缘板用于机器的防滑安装。
弹性模具板，2种尺寸

EFFBE埃福贝 绝缘防滑安装板EPA7 功能

结构：弹性体成型板
适用范围：不能固定的机器和设备的无锚，防滑安装

• 防滑
•结构隔音
•负载范围0.5 kN - 15 kN
•自然频率（stat。）> 15 Hz
•用于机器设备定位

EFFBE埃福贝 绝缘防滑安装板EPA7 规格

重量：0.1kg
负载：7.5KN

NBR级弹性体
具有高弹性，
耐油和不老化

EFFBE埃福贝 弹性减震安装基座HPRSF80 描述

EFFBE埃福贝 弹性减震安装基座HPRSF80 功能

结构：弹性体 - 金属组合，带螺钉固定盖
HPRSF =无安装螺丝的支撑元件
HPRSF-G =带活动轴
材料：弹性体，弹性高，耐油，不老化的丁腈橡胶（NBR），金属部件的St W 23，镀锌
性能：防滑，结构隔音，隔振，固有频率（静态）> 15 Hz

EFFBE埃福贝 弹性减震安装基座HPRSF80 规格

D:80
D2:25
H1:17
H2:22
H3:-
L:-
重量：0.3
负荷最大值：8.5KN

EFFBE埃福贝 弹性减震安装基座LM5-42 描述

LM系列适用于机床和压机的安装。它们优选作为隔离源，并且覆盖6和20Hz之间的谐振频率。

EFFBE埃福贝 弹性减震安装基座LM5-42 功能

结构：弹性体 - 金属组合，紧凑设计，集成调平系统，3种肖氏硬度的7种尺寸
材料： CR级弹性体部件具有高弹性，耐油和不老化，外盖由St W或GG制成，金属表面粉末涂层黄色，GGG锻造压板，螺栓DIN ISP 961（M1O / M12 DIN 933 ），8.8级。镀锌
性能：主动和被动支撑，隔振，减震，结构隔音，无锚安装，载荷范围10 daN - 11,000 daN，固有频率（stat。）6 Hz - 20 Hz，细间距螺纹

EFFBE埃福贝 弹性减震安装基座LM5-42 规格

压力机一般冲程达110/min：13
偏心压机和自动切割机冲程高达300/min：9.5
车床：5
铣床 ：7
表面磨床 ：5
机器一般 ：16
静态最大负载 ：22

EFFBE埃福贝 橡胶弹簧FB73000160 描述

特殊长度弹簧的基本材料，阻尼盘和定制零件和原型。
圆柱弹簧的基本材料（与空心弹簧相比较高的力），定制零件和原型。

相同的应用和安装说明适用。它们用于机器，机械和设备的机械制造领域。

EFFBE埃福贝 橡胶弹簧FB73000160 功能

Urelast柱塞优选在采用冲压，拉拔和冲压工具用于提升和喷射漂白部件。用于接收所述柱塞中的盲孔是足够的，则轮廓（通气槽）有利于压制注意：自粘柱塞与压配合具有以下优点：在冲压表面无损伤，在很小的安装措施宽大的力降低噪音，长寿命高耐磨性颜色：红

EFFBE埃福贝 橡胶弹簧FB72020160 描述

EFFBE橡胶弹簧长期以来一直是质量的代名词

它使用寿命长，耐油，耐磨损，抗破裂性能更高，更能区分高品质的EFFBE弹性体材料

与钢弹簧相比，主要特点是应急运行特性，特别是运行可靠性

弹簧由EFFBE 295和EFFBE Urelast制成

可用于各种尺寸，直径从16 mm到125 mm，高度从12 mm到160 mm

最大环境温度80℃

最大环境温度80℃

最大环境温度80℃

最大环境温度80℃

最大环境温度80℃

最大环境温度80℃

最大冲程频率75次/分

最大加压10 bar
最大环境温度80℃

最大冲程频率：100次/分

最大加压10 bar
最大环境温度80℃

EFFBE埃福贝 膜片KHF2000 描述

Effbe标准系列为您提供高质量的隔膜装置，用于工厂和机械工程领域的控制功能。作为动力元件，它们适用于自动化生产工艺，单独的装配工位或作为工作台的工作台。所有隔膜装置的优点是可以在不需要维护的情况下运行，并且以敏感的方式传递机械过程。具有吸引力的成本效益比是基于廉价的外壳和活塞设计，绝对的不渗透性和介质的分离，以及永久的运行可靠性。

EFFBE埃福贝 膜片KHF2000 特点

低迟滞

极长的使用寿命

汽缸KHF2000配件

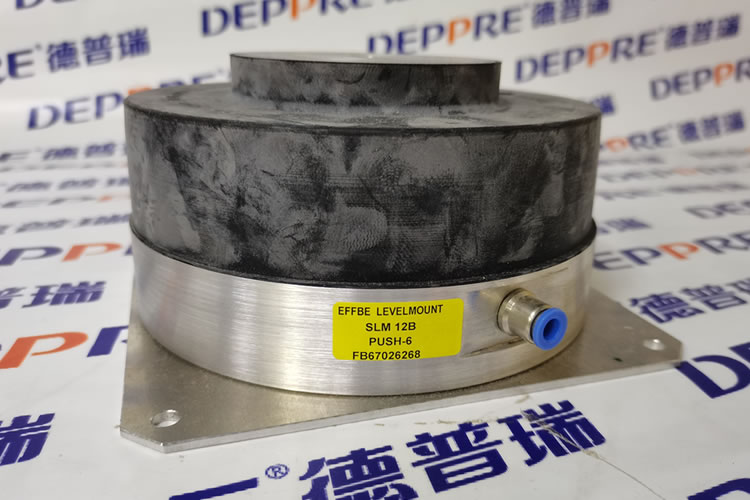

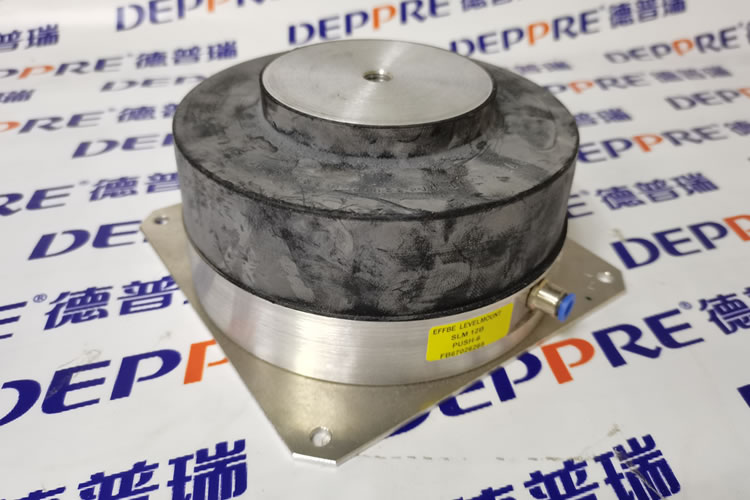

EFFBE埃福贝 气垫SLM12B 描述

弹性体-金属化合物LE70008 SLM具有由弹性体与钢环增强的螺栓连接底板空气室。空气供给到汽车阀
弹性体从CR-质量具有高弹性，油和老化，压力和底板型SLM 1至SLM 12由铝制成，从型SLM镀锌钢板24，螺杆[品质8.8镀锌

从尺寸SLM 24具有集成Viskosdämpfer可用的

在组装过程中，是确保在整个表面上的元件，和计划覆盖。如果是绝对推荐这样的报道通过机器不保证机器底座和元素之间的安装板的安装！

EFFBE埃福贝 气垫SLM12B 属性
低频源或接收器绝缘
的约1的垂直和水平刚度：1
Schwingungsisilierung和冲击吸收
结构噪声
通常功能

EFFBE埃福贝 气垫SLM12B 应用
测量机，测量表
的基础，冲床，冲床
压缩机，风扇，空调单元

最大环境温度80℃

最大行程频率25次/ 分

最大环境温度80℃

最大10℃/分钟的冲程频率
