LEM 电流转换器HXS系列 简介
安装霍尔效应电流变换器的印刷电路板以专有 ASIC 为设计标准。
交流、直流和混合电流测量
单级 5V 电源
低功耗
极薄型
参考输入/输出
整体型原电池
LEM 电流转换器HXS系列 特点
性价比非常好
2标准多范围车型
PCB安装
小电流测量从5到50 A RMS标称
紧凑的独特设计,适用于所有型号
只有3,05 cm 3作为PCB上占用的体积
真的平坦:只有1厘米的高度!
测量范围高达3 x I PN
工作温度范围:-40〜+ 85°C
5年保修
LEM 电流转换器HXS系列 规格
DC,AC脉冲电流测量与电隔离
单电源+5伏
隔离测试电压:2.5KV RMS / 50Hz / 1min
电压输出
固定偏移和增益
参考访问
开环技术结合ASIC
标准合规性
LEM 电流转换器HXS系列 应用
家用电器
变速驱动器
UPS的
SMPS的
空调
当前监控
太阳能电池板逆变器
焊接应用
LEM 电流转换器HXS系列 标准
欧洲指令EMC 89/336 / EEC:CE标志
使用UL94-VO认可的材料
低电压指令72/23 / EEC
安全IEC 61010-1
备注:
HXS型号根据主要连接配置是多范围的。

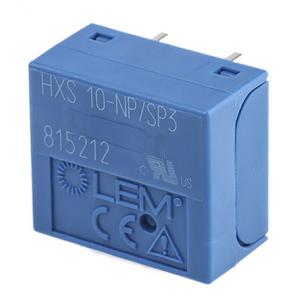

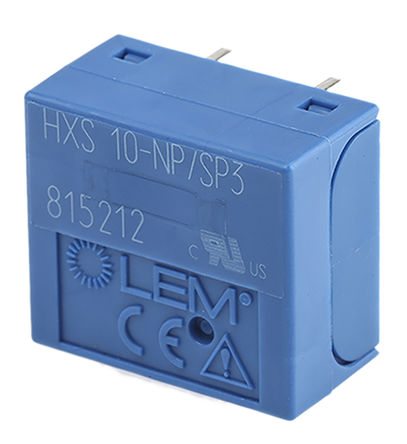

特殊的双初级绕组型号也可用于10 ARMS标称额定值:HXS 10-NP / SP3
HXS在输出端带来额外的引脚,在应用中提供更多的灵活性。该引脚提供对ASIC的内部参考电压的访问,然后将其馈入A / D转换器(模拟数字)的参考。该额外的引脚也可以接收DSP的内部参考电压(从2到2.8 V)数字信号处理器)或通用于电力电子设备的A / D转换器,允许取消参考温度漂移。
传感器样品套件可用于每种型号。每个套件包含3个内部相同型号的换能器,以便进行资格测试活动
需要更高的工作温度范围:提供与SP2型号的-40至+ 105°C。
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
电压(V) | 5V |
电流 | ±10A |
货期 | 6-8周 |
