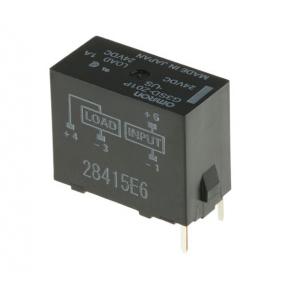

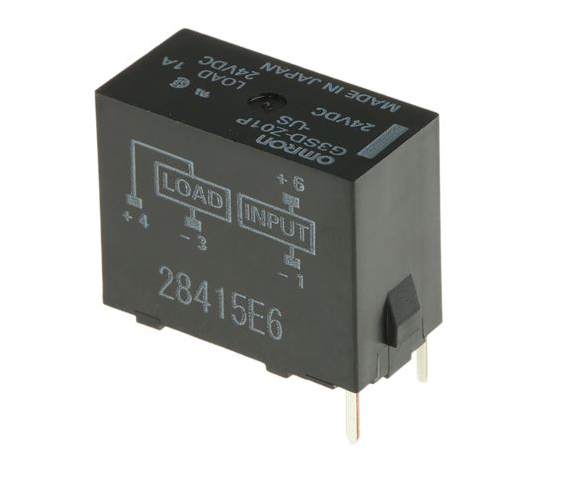

OMRON 固态继电器G3SDZ01PUSDC24 产品描述
超小型固态继电器 - G3S 系列
DIL 微型静态继电器。
与 G6B 型继电器兼容。
保护输入,防止由开关产生的过压。
广泛用于控制器输出继电器。
绝缘类型: 光耦合器
零电压开关: 不配备
断开容量: 26 V 直流时 1 A/3 V
峰值电流: 3 A/10 ms
开启/闭合时间: 1 ms 最大
电压降: 1.5 V 有效电压 最大
泄漏电流: 最大 0.1 mA(26 V 直流时)
绝缘电阻: 最小 100 MΩ(500 V 直流时)
高输入/输出绝缘: 2500 V 交流
Omron 固态继电器G3SDZ01PUSDC24 产品参数
最大负载电压:26V
最大负载电流:1.1A
最小负载电流:0.01A
最大控制电压:28.8V
最低工作温度:-30℃
最高工作温度:+80℃
负载电压范围:3 - 26V 直流工作温度范围:-30℃ 至 +80℃
控制电压范围:19.2 - 28.8V dc
安装类型:PCB(印刷电路板)安装
