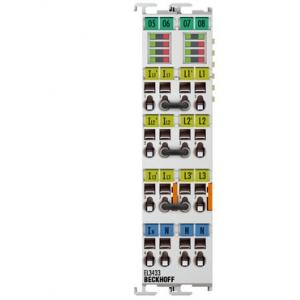

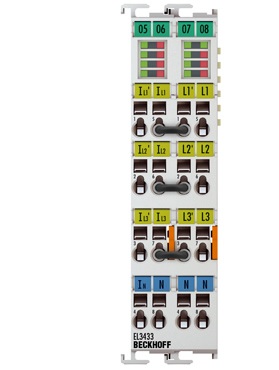

三相电力测量端子500 V AC，10A，EL3433 EtherCAT功率测量端子是EL3403的进一步开发。 高达10A的电流可以用内部电流互感器直接测量。 这样，外部电流互感器不需要额外的费用。 外部桥接器5＆1'，6＆2'和7＆3'已经预接线。 结果，可以直接连接电源电压（5'，6'和7'）和消费者（1,2和3）。 EL3433可以处理直到21次谐波分析的简单电网分析。 像所有测量的终端数据一样，可以通过过程数据读取谐波含量。EL3433功率测量端子自2015年第三季度起以标准中性导体电流测量。在终端用户无需支付额外费用的情况下，端子在引脚4和引脚8之间具有分路，以便直接中性导体分析。
BECKHOFF倍福 测量端子模块EL3433 参数
输入数量4 x电流，3 x电压
技术用于交流电压的三相功率测量
过采样因子 -
分布式时钟
转换时间电源同步
测量值电流（I1，I2，I3，In），电压，有效功率，无功功率，视在功率，能量，cosφ，频率，谐波
测量电压最大500 V AC 3〜（ULX-N：最大288 V AC）
测量电流最大10 A（AC）
分辨率1μA，0.1 mV，10 mW
测量误差相对于满量程值（U / I）为0.5％，计算值为1％
电气隔离4500 V
电流消耗功率触点 -
电流消耗E总线典型值120 mA
特殊功能直流测量，电流测量，谐波分析，单相操作也是可能的
重量约100克
BECKHOFF倍福 测量端子模块EL3433 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头，4 针，IP 20，用于现场装配
ZS1090-0005 RJ 45 插头, 8 针，IP 20，用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆，固定安装，CAT5e，4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆，拖链适用，CAT5e，4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112， 5.0 m
