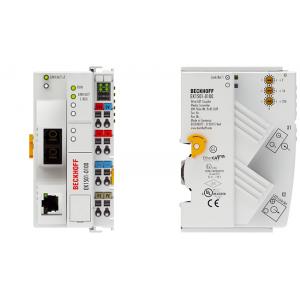

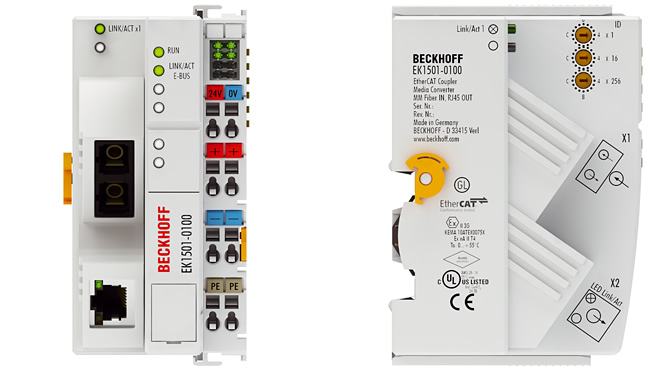

BECKHOFF倍福 EtherCAT耦合器 EK1501-0100

品 牌:BECKHOFF 产 地:德国
询价
货 期: 6-8周 | 销 量: 14
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
数 量:
德普瑞自营
QQ客服
微信咨询
龚小娟
8005@deppre.com
周一至周五 09:00-18:00
报价单
电子合同
选型资料
本产品不支持7天无理由退货

相关产品

  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)

BECKHOFF倍福 EtherCAT耦合器EK1501-0100 描述

EK1501-0100 | EtherCAT 耦合器,带 ID 拨码开关的介质转换器(多模光纤 IN, RJ45 OUT)。EK1501-0100 耦合器用于连接 EtherCAT 与 EtherCAT 端子模块(Elxxxx)。一个站点由一个 EK1501-0100 耦合器、任意多的 EtherCAT 端子模块、一个 EL9011 总线末端端子模块或一个 EtherCAT 扩展端子模块 EK1110 组成。该耦合器将来自 100BASE-FX 以太网的传递报文转换为 E-bus 信号。通过多模光纤连接,两个耦合器之间的距离最远可达 2 千米。

此外,耦合器作为通讯介质转换器,将光纤转换为RJ45 接口。它适用于多模光纤,能够保证正确双向传输,延迟时间恒定。EK1501-0100 带有 3 个十六进制 ID 拨码开关,用于给一组 EtherCAT 设备分配一个 ID,并可以将该组设备放置在 EtherCAT 网络中的任何位置。因而,可轻松实现各种可变的拓扑结构。


BECKHOFF倍福 EtherCAT耦合器EK1501-0100 参数

EtherCAT 系统内的任务     将介质从多模光纤转换为 RJ45 接口的耦合器,并连接 EtherCAT 端子模块(ELxxxx)
数据传输介质     多模玻璃纤维 50/125 μm;以太网/EtherCAT 电缆(最低 CAT 5),屏蔽型
站点之间的距离     最长 2 千米(100BASE-FX);最长 100 米 (100BASE-TX)
EtherCAT 端子模块数量     最多 65,534 个
外设信号类型/数量     最大 4.2 GB 可寻址 I/O 接点
组态 ID 数量     4096
协议     EtherCAT
延迟     约 1 µs
数据传输率     100 Mbaud
组态     无需配置
总线接口     1 x SC 双工;1 x RJ45
电源     24 V DC (-15 %/+20 %)
输入电流     130 mA +(总 E-bus 电流)/4
E-bus 电流消耗     –
24 V DC 电流消耗     通常为 70 mA
E-bus 电流负载     2000 mA
电源触点     最大 24 V DC / 最大 10 A
重量     约 190 g
工作/储藏温度     -25…+60 °C/-40…+85 °C
相对湿度     95 %,无冷凝
抗振/抗冲击性能     符合 EN 60068-2-6/EN 60068-2-27 标准
抗电磁干扰/抗电磁辐射性能     符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置     IP 20/可变
认证     CE


BECKHOFF倍福 EtherCAT耦合器EK1501-0100 附件

EtherCAT POF  POF线缆和EtherCAT连接器

接插件     电源线和连接器
