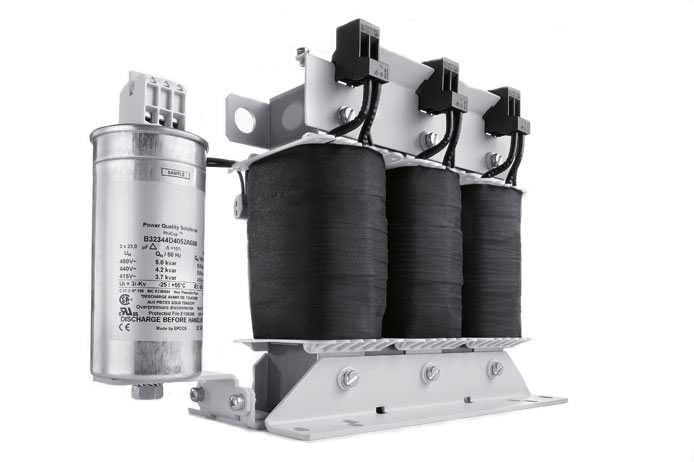

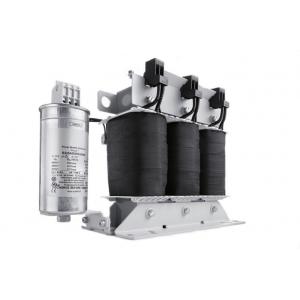

Block博力科 谐波滤波器HF1K系列 简介
常规数据
测量电压 3 x 400 Vac防护等级 IP 00
block博力科 谐波滤波器HF1K系列 优点
针对带非稳压 B6U 二极管整流器的设备的电源正玄电流消耗
block博力科 谐波滤波器HF1K系列 应用
谐波滤波器模块用于确保正玄电源电流，降低电源上波动电流，提高系统使用寿命和系统可靠性及实现诸如 IEEE 519, TEC 61000-3-2, IEC 61000-3-12 的 Power Quality Normen
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 订货号 | HF1K 7-400 |
| 测量电压(Vac) | 3×400 |
| 测量电流(A) | 3×10 |
| 尺寸(mm)(H/W/Din mm) | 235/370/115 |
| 电压范围(Vac) | 360-440 |
| 货期 | 6-8周 |
block博力科 谐波滤波器HF1K系列 参数
|
|
HF1K 7-400 | HF1K 13-400 | HF1K 18-400 | HF1K 24-400 | HF1K 30-400 |
| 运营数据 |
|
|
|
|
|
| 测量电压 | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac | 3 x 400 Vac |
| 电压范围 | 360‑440 Vac | 360‑440 Vac | 360‑440 Vac | 360‑440 Vac | 360‑440 Vac |
| 测量电流 | 3 x 10 A | 3 x 19 A | 3 x 26 A | 3 x 35 A | 3 x 43 A |
| THD‑I | 5 % (额定负载下) | 5 % (额定负载下) | 5 % (额定负载下) | 5 % (额定负载下) | 5 % (额定负载下) |
| 负载的额定功率* | 5,5 kW | 11 kW | 15 kW | 20 kW | 26 kW |
| 负载说明 | 通过带 B6U 输入整流器的变频器获得平衡荷载 | 通过带 B6U 输入整流器的变频器获得平衡荷载 | 通过带 B6U 输入整流器的变频器获得平衡荷载 | 通过带 B6U 输入整流器的变频器获得平衡荷载 | 通过带 B6U 输入整流器的变频器获得平衡荷载 |
| 抗过载性 | 150 % 持续 60 秒，每 10 分钟 | 150 % 持续 60 秒，每 10 分钟 | 150 % 持续 60 秒，每 10 分钟 | 150 % 持续 60 秒，每 10 分钟 | 150 % 持续 60 秒，每 10 分钟 |
| 损耗功率 | 90.0 W | 160.0 W | 180.0 W | 230.0 W | 290.0 W |
| 有效度 | 99.0 % | 99.0 % | 99.0 % | 99.0 % | 99.0 % |
| 电容空载无效功率 | 1.7 kVAr | 1.8 kVAr | 2.9 kVAr | 3.8 kVAr | 4.9 kVAr |
| 输入 |
|
|
|
|
|
| 测量频率 | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz |
| 许可 |
|
|
|
|
|
| 许可 | cURus | cURus | cURus | cURus | cURus |
| 环保 |
|
|
|
|
|
| 环境温度 | -10 摄氏度至 +40 摄氏度 无冷凝 | -10 摄氏度至 +40 摄氏度 无冷凝 | -10 摄氏度至 +40 摄氏度 无冷凝 | -10 摄氏度至 +40 摄氏度 无冷凝 | -10 摄氏度至 +40 摄氏度 无冷凝 |
| 冷却方法 | AN | AN | AN | AN | AN |
| MTBF | >500.000 h 在 40° C / 400 Vac 的情况下 | >500.000 h 在 40° C / 400 Vac 的情况下 | >500.000 h 在 40° C / 400 Vac 的情况下 | >500.000 h 在 40° C / 400 Vac 的情况下 | >500.000 h 在 40° C / 400 Vac 的情况下 |
| 安全性 和 防护等级 |
|
|
|
|
|
| 类型 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 |
| 绝缘材料级 | H | H | H | H | H |
| 防护等级 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
| 防护等级 | I | I | I | I | I |
| 接口 和 安装 |
|
|
|
|
|
| 相 接口 | 螺栓端子 10 mm² | 螺栓端子 10 mm² | 螺栓端子 10 mm² | 螺栓端子 10 mm² | 螺栓端子 10 mm² |
| PE 接口 | 螺栓, M6 | 螺栓, M6 | 螺栓, M6 | 螺栓, M6 | 螺栓, M6 |
| 固定方式 | 固定尾板 | 固定尾板 | 固定尾板 | 固定尾板 | 固定尾板 |
| 尺寸 和 重量 |
|
|
|
|
|
| 重量 | 14 kg | 28 kg | 31 kg | 36,2 kg |
|
