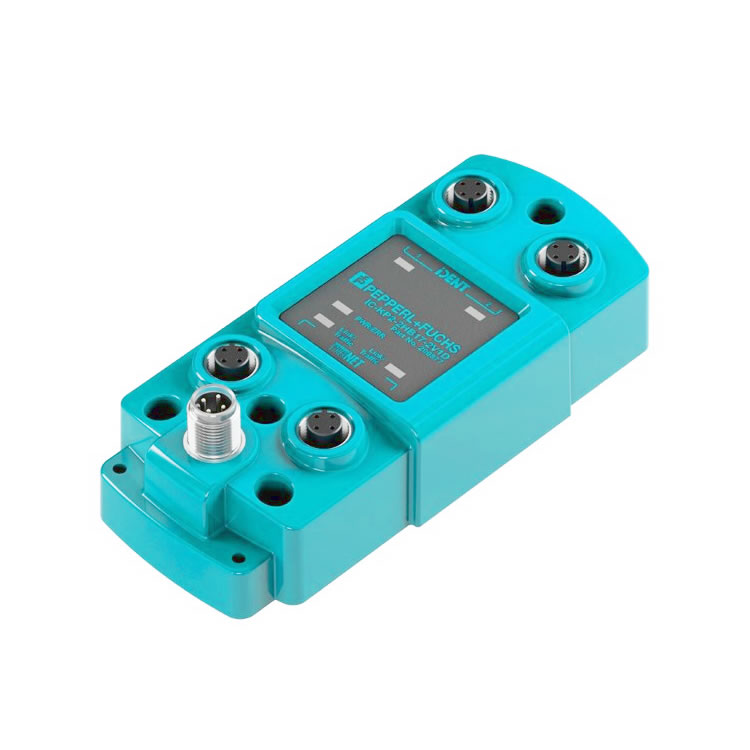

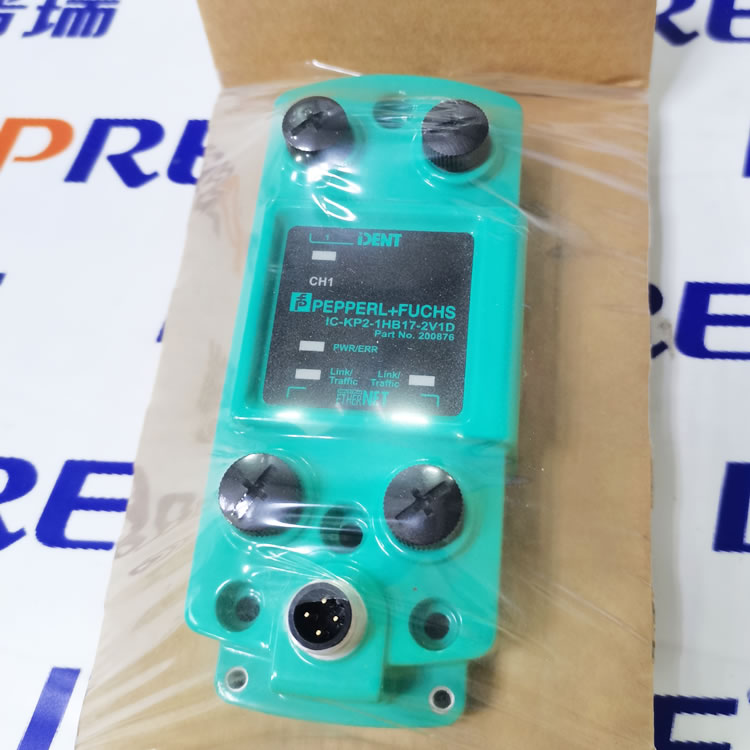

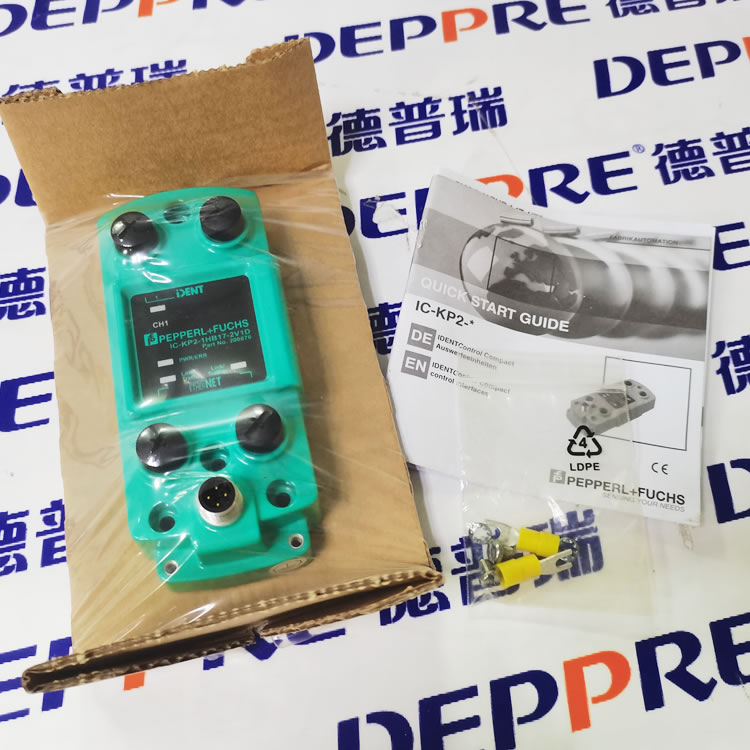

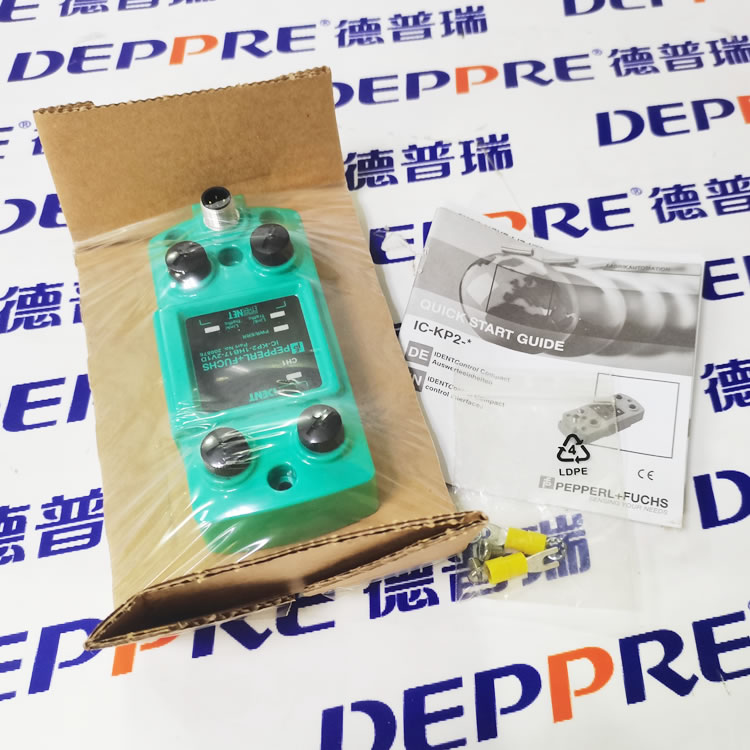

PEPPERL+FUCHS 倍加福 IC-KP2-1HB17-2V1D RFD控制器/射频识别处理模块
指示总线通信和读/写头状态的 LED 指示灯
通过集成式 2 端口开关形成网络回路
IDENTControl Compact 控制接口
带支持 TCP/IP、PROFINET、EtherNet/IP 和 MODBUS TCP 协议的以太网接口
通用规格 | ||
---|---|---|
读/写头的数量 | 最大 1 | |
UL 文件编号 | E87056 | |
平均无故障时间 | 70 a (在 +40 °C 下运行) | |
指示灯/操作方法 | ||
链路/流量 LED | 绿色:网络连接 黄色:传输数据时有节奏地闪烁 | |
LED 1 | 读/写头的状态指示器 绿色:读/写头命令激活 黄色:长约 1 秒钟,如果已成功执行命令 | |
LED CH1 | 绿色:检测到读头 红色:配置错误 | |
电源/错误 LED | 绿色:通电 黄色:系统正在启动 红色:PROFINET 总线故障 | |
旋转开关 | 地址设置 | |
电气技术规格 | ||
额定工作电压 | 20 ... 30 V DC , PELV | |
纹波 | 在 30 V DC 时 ≤ 10% | |
电流消耗 | ≤ 2 A 包含读/写头 | |
功耗 | 3,5 W 不带读/写头 | |
电流隔离 | 基本绝缘符合 DIN EN 50178 标准,额定绝缘电压 50 Veff | |
接口 1 | ||
物理 | 以太网 | |
协议 | SMTP HTTP TCP/IP(端口 10000) MODBUS/TCP EtherNet/IP PROFINET IO | |
传输速率 | 10 MBit/s 或 100 MBit/s | |
接口 2 | ||
物理 | 以太网 | |
协议 | SMTP HTTP TCP/IP(端口 10000) MODBUS/TCP EtherNet/IP PROFINET IO | |
传输速率 | 10 MBit/s 或 100 MBit/s | |
指令符合性 | ||
电磁兼容性 | ||
指令 2014/30/EU | EN 61000-6-2 EN 61000-6-4 | |
RoHS | ||
指令 2011/65/EU (RoHS) | IEC/EN 63000 | |
符合标准 | ||
防护等级 | IEC 60529 | |
环境条件 | ||
环境温度 | -25 ... 70 °C (-13 ... 158 °F) | |
存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
气候条件 | 最大空气湿度 96 % 耐盐雾性能符合 EN 60068-2-52 标准 | |
耐冲击和抗振 | 振荡(正弦):5 g,10 - 1000 Hz,符合 EN 60068-2-6 标准 冲击(半正弦):30 g,11 ms,符合 EN 60068-2-27 标准 | |
机械规格 | ||
外壳长度 | 137 mm | |
外壳宽度 | 62 mm | |
外壳高度 | 42 mm | |
防护等级 | IP67 | |
连接 | 读/写头:带屏蔽,4 针,M12 连接器 电源:M12 连接器 保护接地:M4 接地螺丝 以太网:M12 插头连接 | |
材料 | ||
外壳 | 铝粉末涂层 | |
安装 | 螺丝固定 | |
质量 | 大约 300 g |
