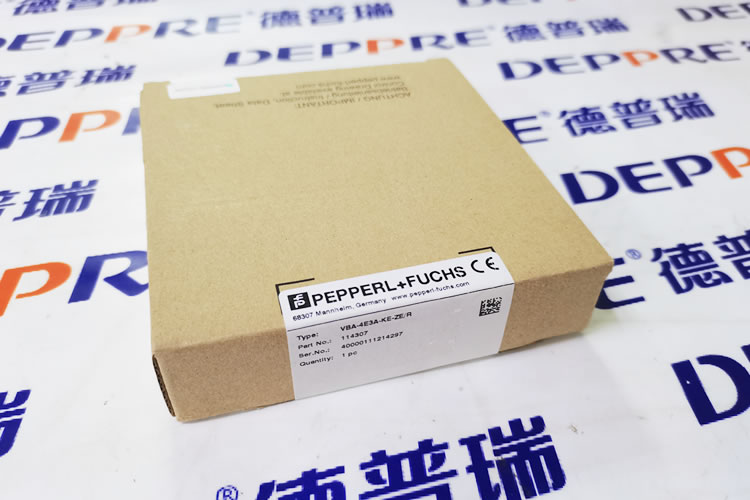

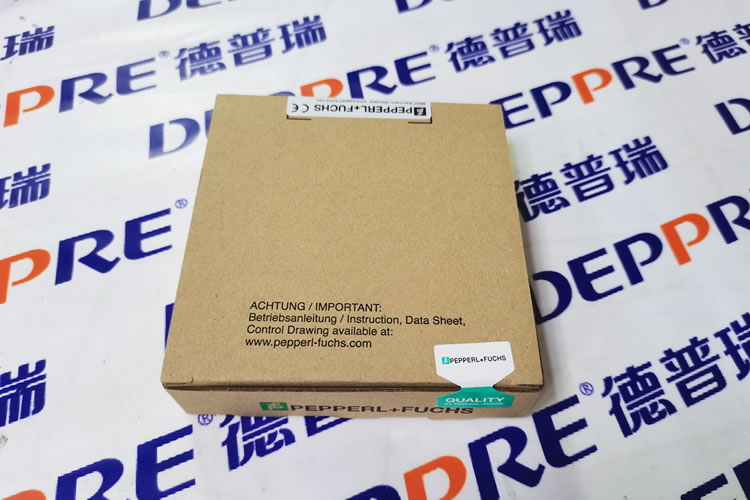

倍加福PEPPERL+FUCHS传感器/执行器模块 VBA-4E3A-KE-ZE/R
A/B 从属设备，可扩展编址，最多可达 62 个从属设备
带可拆卸端子的外壳
通信监控
用于 2 线和 3 线传感器的输入
隔离式继电器输出
编址插孔
根据需要从外部或模块为输入供电
总线、内部输入电源、输入和输出的功能显示
| 产品阐述 | ||
|---|---|---|
| KE 开关柜模块 4 路输入 （PNP） 和 3 路继电器输出 | ||
| 通用规格 | ||
|---|---|---|
| 从属设备类型 | A/B 从属设备 | |
| AS-Interface 规格 | 2.1 版 | |
| 要求的主设备规格 | ≥ V2.1 | |
| UL 文件编号 | E106378 | |
| 功能性安全相关参数 | ||
| 断续器 | 330 一 | |
| 任务时间 （TM) | 20 a | |
| 诊断覆盖率 （DC） | 0 % | |
| 指示灯/操作方法 | ||
| 指示灯故障 | 故障显示;红色 LED 红色：通信故障或地址为 0 红色闪烁：过载，内部输入电源 | |
| 发光二极管 INT | 内部输入电源激活;绿色 LED | |
| 压水堆 | AS-Interface 电压;绿色发光二极管 | |
| 指示灯输入 | 开关状态（输入）;4 个黄色 LED | |
| 指示灯输出 | 开关状态（输出）;3 个黄色 LED | |
| 电气技术规格 | ||
| 辅助电源（输入） | 12 ...30 V 直流视窗 | |
| 额定工作电压 | 26.5 ...31.6 V，由AS接口供电 | |
| 额定工作电流 | ≤ 35 mA /最大 235 mA | |
| 浪涌保护 | O1 ...O3：过电压类别 IIUEXT ，Ue：过电压类别 III， 安全隔离型电源 （PELV） | |
| 输入 | ||
| 编号/类型 | 4 路输入，可连接 2 线或 3 线传感器 （PNP），直流 | |
| 电源 | 来自 AS-Interface（开关位置 INT，默认设置）或者外部 UEXT（开关位置 EXT） | |
| 电压 | 21 ...31 V 直流 （国际） | |
| 电流负载容量 | ≤ 150 mA，过载和短路保护 （INT） | |
| 输入电流 | ≤ 8 毫安（内部限制） | |
| 开关点 | 符合 DIN EN 61131-2 标准 | |
| 0（无衰减） | ≤ 2 毫安 | |
| 1（衰减） | ≥ 4 毫安 | |
| 信号延迟 | < 2 ms（输入/AS接口） | |
| 信号频率 | ≤ 250 赫兹 | |
| 输出 | ||
| 编号/类型 | 3 路继电器输出，常开 | |
| 电源 | 无 | |
| 额定负载 | ||
| 每个触点 | 最大 2 A / 30 V 直流;2 A / 250 V 交流 | |
| 每个模块 | 6 安培 | |
| 最小负载 | ||
| 每个触点 | 10 mA / 5 V 直流 | |
| 短路保护 | 触点： 500 A / 40 ms | |
| 关闭电源 | 500 伏安 | |
| 开关延时 | < 10 ms（AS接口/触点） | |
| 使用类别 | 直流-13 和 交流-14 | |
| 开关频率 | < 20 Hz（无负载） < | |
| 开关 | ||
| 机械 | 约30 x 106 | |
| 电气 | 1 x 106 个开关周期（40 V DC，2 φ φ A，以欧姆测定的） 0.5 | |
| 电流隔离 | ||
| 输入/输出 | IN1 ...IN4 至 O1 ...O3： 安全绝缘符合 EN 60947-1 标准， 额定绝缘电压 278 V AC | |
| 输入/AS-Interface | 无 | |
| 输出/输出 | O1 至 O2、O3：安全绝缘符合 EN 60947-1 标准， 额定绝缘电压 278 V ACO2 至 O3：基本绝缘符合 | |
| 输出/AS接口 | 安全绝缘符合 | |
| 指令符合性 | ||
| 电磁兼容性 | ||
| 指令 2014/30/EU | EN 62026-2：2013 EN 61000-6-2：2005、EN 61000-6-4：2007 | |
| 低电压 | ||
| 指令 73/23/EEC | EN 60947-1：2007 | |
| 符合标准 | ||
| 电流隔离 | EN 60947-1 | |
| 电磁兼容性 | 那慕尔 NE 21：1998-08 | |
| 防护等级 | EN 60529：2000 | |
| 污染程度 | EN 60947-5-1 | |
| 输入 | EN 61131-2：2004 | |
| 使用类别 | EN 60947-5-1 | |
| 发射干扰 | EN 61000-6-4：2007 | |
| AS接口 | EN 62026-2：2013 | |
| 抗扰度 | EN 61000-6-2：2005 | |
| 编程说明 | ||
| 型材 | S-7.A.0 | |
| IO 代码 | 7 | |
| ID 代码 | 一个 | |
| ID1 代码 | 7 | |
| ID2 代码 | 0 | |
| 数据位（通过 AS-Interface 运行） | 输入 输出 | |
| D0 | IN1 O1 | |
| D1 | IN2 O2 | |
| D2 | IN3 O3 | |
| D3 | IN4 - | |
| 参数位（可通过 AS-i 编程） | 功能 | |
| P0 | 未使用 | |
| 小一 | 未使用 | |
| P2 | 未使用 | |
| P3 | 未使用 | |
| 环境条件 | ||
| 环境温度 | -25 ...60 °C （-13 ...140 °F） | |
| 存储温度 | -25 ...85 °C185 °F） | |
| 相对湿度 | 85 % ，无冷凝 | |
| 气候条件 | 仅供室内使用 | |
| 海拔高度 | ≤ 2000 m 高于 MSL | |
| 污染程度 | 2 | |
| 机械规格 | ||
| 防护等级 | 防护等级 20 | |
| 连接 | 可拆卸端子 额定连接能力： 刚性/柔性（带和不带导线端套圈）：0.25 mm2 ...2.5 mm2 用于多线连接，具有两根横截面积相同的电线： 柔性且带有双导线端套圈：0.5 mm2 ...1.5 毫米2 | |
| 材料 | ||
| 外壳 | PA 66-FR | |
| 质量 | 170 克 | |
| 安装 | DIN 安装导轨 | |
| 夹紧螺丝的拧紧扭矩 | 0.5牛米0.6海里 | |
