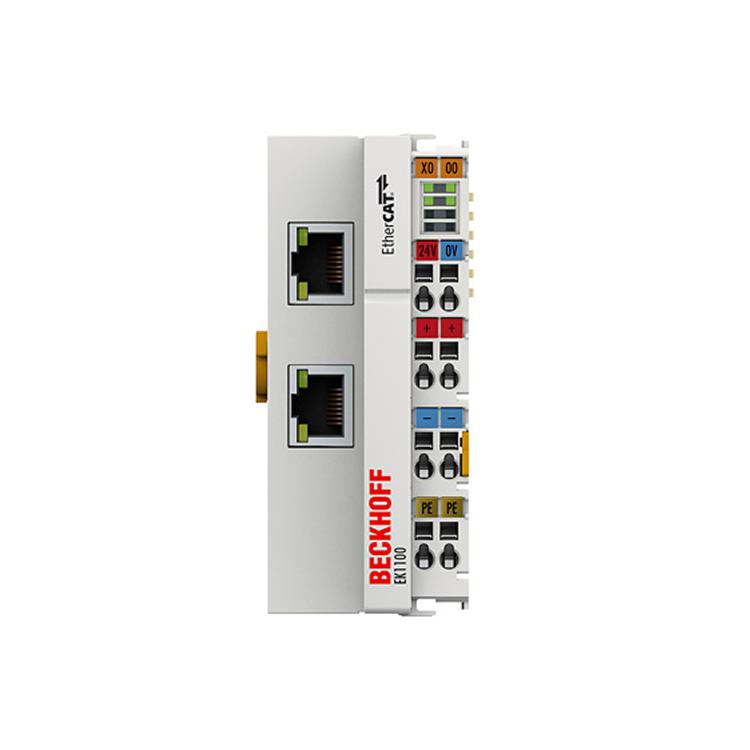

EK1100耦合器连接EtherCAT和EtherCAT终端（ELxxxx）。一个站点包括一个EK1100耦合器、任意数量的EtherCAT终端和一个总线终端。耦合器将通过的报文从以太网100BASE-TX转换为E-bus信号表示。
耦合器通过上层以太网接口连接到网络。较低的RJ45插座可用于连接同一串中的其他以太网设备。在EtherCAT网络中，EK1100耦合器可安装在以太网信号传输部分（100BASE-TX）中的任何位置，除非直接安装在交换机上。连接器EK9000和EK1000适合安装在开关处。
EtherCAT系统内的任务将EtherCAT终端（ELxxxx）耦合到100BASE-TX EtherCAT网络
数据传输介质以太网/EtherCAT电缆（最小Cat。5） ，屏蔽
站间距离最大100米（100BASE-TX）
EtherCAT终端数量高达65534
以太猫协议
延迟约1µs
数据传输速率100 Mbit/s
不需要配置
总线接口2 x RJ45
24 V直流电源（-15%/+20%）
来自US 70 mA+的电流消耗（∑E总线电流/4）
升负荷电流消耗
电源E-总线2000毫安
电源触点最大24 V直流电/最大10 A
电气隔离500 V（电源触点/电源电压/以太网）
工作/储存温度-25…+60°C/-40…+85°C
相对湿度95%，无冷凝
抗振动/冲击性能符合EN 60068-2-6/EN 60068-2-27
EMC抗扰度/发射符合EN 61000-6-2/EN 61000-6-4
保护。等级/安装位置IP 20/可变
认证/标志CE、UL、ATEX、IECEx
Ex标记II 3 G Ex nA IIC T4 Gc
Ex nA IIC T4气相色谱仪
Ex tc IIIC T135°C直流电
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | EK1100 |
| 货期 | 4-6周 |
