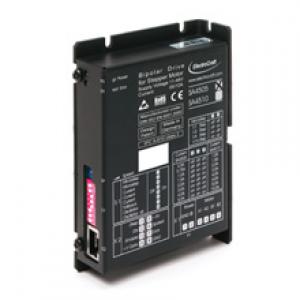

ELECTROCRAFT 运动控制器SA45系列 描述
技术：双极步进驱动器
额定电流：5A和10A
为了实现更好的集成，此款驱动器可以安装在导轨式电源或仪表盘之上，由简单的DIP开关控制操作模式。
此款驱动器的特色之处在,它内置一个脉冲发生器，可使驱动器按照内部速度设定点或按照可改变设定点的外部模拟速度量参考进行运转。
ElectroCraft 运动控制器SA45系列 优点
无论额定电流为5 A还是10 A，该驱动器都可以采用同样的电压电源。
此款驱动器可耐搞电流及耐高温，并采用最先进的双桥金氧半场效晶体管驱动程序来实现最大的运行效率。
该驱动器可与输入端RJ-CAT5插头以及电源推进式的线段实现无工具连接。
ElectroCraft 运动控制器SA45系列 特点
低成本
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | SA4505 |
| 电源电压(VDC) | 11-48 |
| 电流(A) | 5/10 |
| 象限数 | 2 |
| 控制方式 | 全步/细分步 |
| 货期 | 6-8周 |
ElectroCraft 运动控制器SA45系列 参数
| 型号 |
电源电压 （VDC） |
辅助电压 （VDC） |
额定电流 （安培） |
最大功率 （瓦） |
固定关闭时间 功率输出级 （微秒） |
效率 （％） |
|---|---|---|---|---|---|---|
| SA4505 | 11 - 48 | 5 - 24 | 五 | 250散热器 | 20 | 95 |
| SA4510 | 11 - 48 | 5 - 24 | 10 | 500带散热器 | 20 | 95 |
| 控制输入 | |
|---|---|
| Opticaly隔离控制输入 | |
| 启用 | 低电平有效，日= 1千欧姆，最大5毫安，5V TTL兼容 |
| 迪尔 | RI = 1千欧，最大5毫安，5V TTL兼容 |
| 步 | RI = 1千欧，最大5毫安，5V TTL兼容 |
| SpdExt | 0-5 VDC，日= 100千欧 |
| 功能通过DIP开关来选择 | |
| 微 | 1/1;1/2;1/4;1/16 |
| 当前 | 0.5 - 5A / 1 - 10A |
| 倒退 | 目前在静止状态降低到60％ |
| 内部振荡器 | 1.5Hz至1.2千赫 |
| 振荡器×8 | 1.2 Hz至9.6千赫 |
| 输出 | |
| 辅助电压源 | 5 VDC，最大50mA |
| 错误 | 光学最大10 mA |
| 显示 | |
| 发光二极管 | 绿色=电源/红色=错误 |
| 电位器 | |
| 电位器的功能 | 速度 |
| 机械规格 | |
| 尺寸（长x宽x高）英寸/（毫米） | （119）×（85）×（27.5） |
| 安装孔距离（mm） | 112×50 |
| 盎司重量/（克） | （220） |
| 操作温度（℃） | -10至+45 |
| 储存温度（℃） | -40至+85 |
| 湿度范围无冷凝（％RH） | 20％至80％相对湿度，无冷凝 |
| 操作模式 | |
| 操作模式 |
fullstep 1/1 halfstep 1/2 微1/4 微1/16 |
ElectroCraft运动控制器 SA45系列可选配件型号
| 照片 | 型号编号 | 描述 |
|---|---|---|
 |
HA3008 | 被动式散热器的SA45，EA27，EA47和DA47驱动器进行了优化。 |
 |
HA3018 | 一个风扇散热器的SA45，EA27，EA47和DA47驱动器进行了优化。范为1×24VDC，.8W。 |
 |
HA3028 | 两个风扇散热器的SA45，EA27，EA47和DA47驱动器进行了优化。球迷们2×24VDC，.8W。 |
 |
WA2509 | 突围局DA，EA和SA系列。 |
 |
CAxxxx |
符合RoHS标准的CAT5E FTP-膜片与电缆两端RJ45连接器。 可用的样式： -红色50厘米[型号：CA2005] -红色100厘米[型号：CA2010] -红色200厘米[型号：CA2020] -红色300厘米[型号：CA2030] -黄色50厘米[型号：CA4005] -黄色百厘米[型号：CA4010 ] -黄色200厘米[型号：CA4020] -黄色300厘米[型号：CA4030] -灰色50厘米[型号：CA8005] -灰色100厘米[型号：CA8010] -灰色200厘米[型号：CA8020] -灰色300厘米[型号：CA8030] |
 |
MA0025 | DIN导轨为单位安装套件：DA，EA和SA系列。 |
 |
IA210x |
无刷驱动器进行了优化扼流模块。 电感：IA2100 = 2x50uH;IA2101 = 2x100uH 额定电流：10A |
