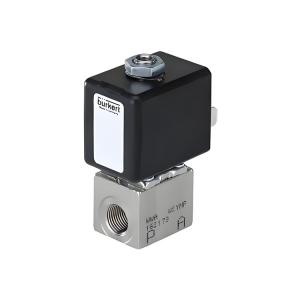

直接操控型电磁阀，具有黄铜主体，设计用于蒸汽和热水应用。

高温线圈和 PTFE 密封可确保长寿命和最大可靠性，常闭操作。

小型电磁阀，适合于大多数气体和流体处理应用。

当线圈断电时，弹簧（或伺服辅助）重新控制阀门。

3/2 路设计表明阀门有三个端口和两种工作模式。

阀门主体通常标记为特定线路功能，也可作其它用途。

配有手动超控，适用于空气、惰性气体油和水。

ASCO 的 262 系列过程阀符合 ROHs 标准，且不需要最小压力就能工作。

ASCO 电磁阀 H262604DOD1 产品描述
2 路、黄铜主体、经 WRAS 认证的电磁阀，带标准配套的防水锤装置。

具有零 bar 最小工作压力，常闭。

此紧凑、轻型装置可安装在任何位置（然而为达到最大使用寿命，当电磁线圈垂直或直立安装时，某些型号将以最佳状态工作）。

238 系列电磁阀包含“G”（BSP 并行）螺纹端口，而 262 系列电磁阀提供 15 mm 压缩配件连接端口。

模制电气铲形连接基于 ISO 4400/EN 175301-803 标准，形成 A 规格并提供一个标准 DIN 43650 连接器。

ASCO 电磁阀 H262604DOD1 产品参数
电源电压 12 V 直流
端口数目 2
操作 直接
连接 15 mm 压接内螺纹
连接尺寸 15mm
预设阀门位置 NC
适合应用于 中性液体、水
类型 2/2
孔直径 4mm
主体材料 黄铜
最大工作压力 2 Bar
工作温度范围 0 → +40 °C
连接性别 母
流量系数（Kv） 0.43m³/h
螺纹标准或连接类型 压接

FESTO费斯托 电磁阀VZWM-L-M22C-N2-F5-R1 描述

FESTO费斯托 电磁阀VZWM-L-M22C-N2-F5-R1 规格
产品类别    Festo电动方向控制阀
短型代码    VZWM
阀功能    2/2关闭，单稳态
环境温度    -10 - 60°C
不同的压力    0.7巴
流量Kv    39 m3 / h
最大粘性    22 mm2 / s
中等温度    -10 - 60°C
公称尺寸    50毫米
气体介质过程阀的工作压力    0.7 - 10巴
液体介质过程阀的工作压力    0.7 - 6巴
过程阀连接    NPT2
产品重量    3700克
液体介质的响应时间    2800毫秒
液体介质的响应时间    2100毫秒
密封原理    柔软的
标称流量    31000 l / min
切换时间关闭    21 ms
切换时间    62毫秒
液体介质的温度    5 - 50°C
致动类型    电动

FESTO费斯托 延时阀VZA-3-1/4 描述

FESTO费斯托 延时阀VZA-3-1/4 规格
材料注意事项：    符合RoHS标准
重量：    1公斤
产品类别    Festo补充范围

FESTO费斯托 短脉冲阀VLK-3-PK-3 描述

FESTO费斯托 短脉冲阀VLK-3-PK-3 规格

产品类别    Festo M5紧凑型系统
安装    安装框架
环境温度    -10 - 60°C
密封材料信息    TPE-U（PU）
材料信息，住房    锌压铸
公称尺寸    2.5毫米
运营压力    2.5 - 8巴
产品重量    170克
标称流量    90 l / min

FESTO费斯托 电磁阀阀岛MHA2-M1H-3/2G-2 描述

连接M7; QS4
流量100 l / min
电压24 V DC
半直线阀
底座阀
电磁阀启动，直接启动
子底座
歧管底座。

FESTO费斯托 电磁阀阀岛MHA2-M1H-3/2G-2 规格
产品类别    Festo MH2 MH3 MH4
尺寸    流速90-100l / min
短型代码    MH2
宽度    10毫米
环境温度    -5 - 40°C
装配位置    任何
授权    c UL us - 认可（OL）
特征线圈数据    24 V DC：2.88 W
耐腐蚀分类CRC    2
设计结构    减压提升阀
占空比    100％
排气功能    节制
流向    可逆的限制
网格尺寸    14毫米
最大开关频率    130 Hz
中等温度    -5 - 40°C
公称尺寸    2毫米
运营压力    -0.9 - 8巴
工作压力可逆    -0.9 - 0巴
工作电压    24 V DC
容许电压波动    +/- 10％
产品重量    60克
防护等级    IP65
标称流量    100 l / min
切换时间关闭    3.5毫秒
切换时间    7毫秒
致动类型    电动

FESTO费斯托 电磁阀阀岛MHA1-M1H-2/2G-0,9-HC 描述

端口M3
流量10 ... 30 l / min
电压5,12,24 V DC
半直插式阀
底座阀
电动，直接启动
歧管块
歧管底座。

FESTO费斯托 电磁阀阀岛MHA1-M1H-2/2G-0,9-HC 规格
产品类别    Festo MHA1 MHP1
短型代码    MHA1
宽度    10毫米
阀功能    2/2关闭，单稳态
环境温度    -5 - 40°C
特征线圈数据    24 V DC：1 W
耐腐蚀分类CRC    2
设计结构    提升阀带弹簧复位
占空比    100％
电耗    1 W
流向    不可逆
网格尺寸    10毫米
最大开关频率    20 Hz
中等温度    -5 - 40°C
公称尺寸    0.9毫米
操作介质    干燥的压缩空气，润滑或不润滑
运营压力    -0.9 - 2巴
工作电压    24 V DC
产品重量    10克
防护等级    IP40
密封原理    柔软的
标称流量    14升/分钟
储存温度    -20 - 60°C
适用于真空    是
切换时间关闭    5 ms
切换时间    4 ms
致动类型    电动

FESTO费斯托 电磁阀阀岛JMVH-5-1/4-B-VI-X 描述

流量高达1600 l / min
电压：24 V DC
适用于最多16个阀门的阀岛。

FESTO费斯托 电磁阀阀岛JMVH-5-1/4-B-VI-X 规格
产品类别    Festo型02型阀
短型代码    JMVH
阀功能    5/2双稳态
安装    带通孔
环境温度    -5 - 50°C
b值    0.38
C值    6.35升/ sbar
特征线圈数据    24 V DC：2.5 W
中等温度    -5 - 50°C
公称尺寸    10毫米
运营压力    2 - 10巴
工作电压    24 V DC
容许电压波动    +/- 10％
标称流量    1600 l / min
开关时间反转    18毫秒
致动类型    电动

FESTO费斯托 电磁阀VUVB-S-B42-ZD-Q6-1C1 描述

推入连接4,6,8,10毫米流量200 ... 1000 l / min电压12V DC / 24 AC，24 V DC，110 V AC，230 V AC直插式阀门，半直插式阀门 - 电磁阀启动弹簧复位金属歧管导轨。

FESTO费斯托 电磁阀VUVB-S-B42-ZD-Q6-1C1 规格
产品类别    Festo阀门VUVB
阀门类型    半直插阀
短型代码    VUVB
宽度    20毫米
阀功能    4/2双稳态
阀功能    四通阀，双电磁阀
额定工作电压    24 VDC
运营压力    -0.9 - 8巴
工作电压    24 V DC
容许电压波动    +/- 10％
先导排气口84    非管道
先导压力    2 - 8巴
气动工作线    QS-6
产品重量    220克
防护等级    IP65
密封原理    柔软的
标称流量    500 l / min
储存温度    -20 - 40°C
浪涌强度    0.8 kV
开关时间反转    15 ms
致动类型    电动

FESTO费斯托 电磁阀CPA10-M1H-2x3-GLS 描述

流量高达600L /分钟
电压：24 V DC
更换阀门
适用于多达44个阀门的模块化阀岛。

FESTO费斯托 电磁阀CPA10-M1H-2x3-GLS 规格
产品类别    费斯托的阀类型12
短类型代码    CPA10
宽度    10毫米
阀功能    2×3/2闭合，单稳态
环境温度    -5 - 50℃
装配位置    任何
b值    0.27
ç值    1.03升/ SBAR
耐腐蚀等级CRC    2
用于密封件的材料信息    NBR
材料信息，住房    铝压铸件
中等温度    -5 - 50℃
公称尺寸    3.6毫米
运营压力    3 - 10巴
工作电压    24 V DC
先导压力    3 - 8巴
密封原理    柔软的
标称流量    220升/分钟
切换时间关闭    18毫秒
切换时间    8毫秒
致动类型    电动

FESTO费斯托 电磁阀CPVSC1-M1H-DP-M5C 描述

连接M5
插头3,4毫米
流150 ... 220升/分钟
电压24 V DC
半管阀
板式阀
- 电致动时，试行，气动弹簧复位
- 气动控制
- 信号状态显示LED 单个
底座
集成块。

FESTO费斯托 电磁阀CPVSC1-M1H-DP-M5C 规格
产品类别    费斯托的阀80型
短类型代码    CPVCS1
宽度    10毫米
阀功能    2/2封闭，单稳态
阀功能    2分之2三通阀，常闭
电气连接    2针
电气连接    连接图案H，插入
电气连接    插头
额定工作电压    22 VDC
环境温度    -5 - 50℃
装配位置    任何
特性线圈数据    22 V DC：1瓦
运营压力    -0.9 - 7条
工作电压    22 V DC
先导压力    3 - 7巴
气动连接，端口1    公共线
气动工作线    M5
产品重量    30.5克
防护等级    IP40
密封原理    柔软的
标准额定流量    150L /分钟
开关时间关闭    10毫秒
开关时间    10毫秒
操作类型    电动

FESTO费斯托 电磁阀阀岛 JMT2H-5/2-4,0-S-VI-B 描述

适用于高达26个阀门的模块化阀岛。

FESTO费斯托 电磁阀阀岛 JMT2H-5/2-4,0-S-VI-B 规格
产品类别    费斯托阀门类型03
短类型代码    JMT2H
阀功能    5/2双稳态
安装    随着通孔
手控    配件，锁定式
环境温度    -5 - 50℃
装配位置    任何
b值    0.38
ç值    2.75升/ SBAR
耐腐蚀等级CRC    2
设计结构    活塞滑动件
排风功能    节制
流动方向    可逆
用于密封件的材料信息    NBR
材料信息，住房    铝压铸
介质温度    -5 - 50℃
公称通径    5毫米
工作介质    过滤，润滑的压缩空气，40微米过滤
工作介质    过滤，未润滑的压缩空气，40微米过滤
运营压力    -0.9 - 10条
先导压力    4 - 6巴
标准额定流量    700升/分钟
切换时间反转    10毫秒
操作类型    电动

FESTO费斯托 电磁阀VMPA1-M1H-B-PI 描述

FESTO费斯托 电磁阀VMPA1-M1H-B-PI 规格
产品类别    FESTO的阀类型32
短类型代码    VMPA1
宽度    10毫米
阀功能    5/3加压
复位类型    机械弹簧
环境温度    -5 - 50℃
特性线圈数据    24 V DC
网格尺寸    10.5毫米
运营压力    -0.9 - 10条
工作电压    24 V DC
允许电压波动    +/- 25％
先导压力    3 - 8巴
产品重量    56克
防护等级    IP65
标准额定流量    300L /分钟
标准额定流量与QS-6    300L /分钟
储存温度    -20 - 40°C
开关位置指示器    是
开关时间关闭    35毫秒
开关时间    10毫秒
操作类型    电动

FESTO费斯托 电磁阀阀座JDMUH-5/2-D-1C-VI 描述

FESTO费斯托 电磁阀阀座JDMUH-5/2-D-1C-VI 规格
产品类别    费斯托阀门04型
短类型代码    JDMUH
宽度    42毫米
阀功能    5/2双稳态
工作介质    过滤的压缩空气，过滤40微米级，润滑或未润滑
气动连接，端口1    子基
气动连接，端口2    子基
气动连接，端口3    子基
气动连接，端口4    子基
气动连接，端口5    子基
气动工作线    连接ISO 5599-2石墨。1
气动工作线    G1 / 4

FESTO费斯托 电磁阀VSVA-B-T32H-AZD-A2-1T1L 描述

FESTO费斯托 电磁阀VSVA-B-T32H-AZD-A2-1T1L 规格

产品类别    费斯托标准阀VSVA
短型代码    VSVA
宽度    18毫米
阀功能    2×3/2打开/关闭，单稳态
阀功能    2×3/2通阀，1个常闭，1个常开
电气连接    4针
电气连接    根据ISO 15407-2
电气连接    插头
额定工作电压    24 VDC
环境温度    -5 - 50℃
装配位置    任何
授权    UL认可（OL）
辅助先导航空港12/14    歧管块，尺寸18毫米符合ISO 15407-2
特性线圈数据    24 V DC：1.3W¯
运营压力    3 - 10巴
运行状态显示    LED
工作电压    24 V DC
阀气动级联流的优化的流量    550升/分钟
允许电压波动    +/- 10％
产品重量    190克
防护等级    IP65

FESTO费斯托 电磁阀VSVA-B-B52-ZD-A2-1T1L 描述

FESTO费斯托 电磁阀VSVA-B-B52-ZD-A2-1T1L 规格

产品类别    Festo标准阀VSVA
短型代码    VSVA
宽度    18毫米
阀功能    5/2双稳态
阀功能    5/2通阀，双电磁铁
电气连接    4针
电气连接    根据ISO 15407-2
电气连接    插头
额定工作电压    24 VDC
环境温度    -5 - 50°C
动阀门流量    550 l / min
阀门流量    750 l / min
个别底座阀门流量    600升/分钟
营压力    -0.9 - 10巴
运行状态显示    LED
工作电压    24 V DC
阀门气动连接流量优化流量    700 l / min
容许电压波动    +/- 10％
产品重量    172克
防护等级    IP65
防护等级    NEMA 4
螺丝材料数据    镀锌
螺丝材料数据    钢
密封原理    柔软的
标称流量    550 l / min
浪涌强度    2.5 kV
开关时间反转    11 ms
致动类型    电动

FESTO费斯托 电磁阀MEBH-3/2-1/8-PB-110AC 描述

FESTO费斯托 电磁阀MEBH-3/2-1/8-PB-110AC 规格

产品类别    Festo Midi气动阀
短型代码    MEBH
阀功能    3/2关闭，单稳态
阀功能    3/2通阀，常闭
电气连接    带EB电磁线圈
额定工作电压    110 VAC
环境温度    -5 - 50°C
特征线圈数据    110V AC：50 / 60Hz，开关功率：3VA，保持容量：2.4VA
中等温度    -5 - 50°C
公称尺寸    5毫米
操作介质    干燥的压缩空气，润滑或不润滑
运营压力    2 - 8巴
工作电压    110 V AC
产品重量    105克
切换时间关闭    28毫秒
切换时间    10 ms

FESTO费斯托 电磁阀JMFDH-5-1/4 描述

FESTO费斯托 电磁阀JMFDH-5-1/4 规格

产品类别    Festo虎经典阀门
短型代码    JMFDH
阀功能    5/2双稳态
环境温度    -5 - 40°C
装配位置    任何
设计结构    提升座椅
排气功能    节制
流向    不可逆
网格尺寸    32毫米
中等温度    -10 - 60°C
公称尺寸    7毫米
运营压力    2.5 - 8巴
产品重量    530克
防护等级    IP65
密封原理    柔软的
标称流量    1100升/分钟
开关时间反转    16毫秒
致动类型    电动

FESTO费斯托 电磁阀JMFH-5-1/4-B 描述

FESTO费斯托 电磁阀JMFH-5-1/4-B 规格

产品类别    Festo Tiger 2000阀门
短型代码    JMFH
标准    没有
阀功能    5/2双稳态
阀功能    5/2通阀，双电磁铁
环境温度    -5 - 40°C
设计结构    活塞滑块
流向    不可逆
中等温度    -10 - 60°C
公称尺寸    10毫米
操作介质    过滤压缩空气，40度过滤等级，润滑或未润滑
运营压力    2 - 10巴
产品重量    615克
标称流量    1600 l / min
开关时间反转    14毫秒
致动类型    电动

FESTO费斯托 电磁阀CPASC1-M1H-MH-2,5 描述

FESTO费斯托 电磁阀CPASC1-M1H-MH-2,5 规格

产品类别    Festo阀CPASC1 CPPSC1
短型代码    CPASC1
阀功能    5/2单稳态
阀功能    5/2通阀，单电磁阀
电气连接    3针
环境温度    -5 - 50°C
装配位置    任何
授权    c UL us - 认可（OL）
b值    0.44
C值    0.915 l / sbar
特征线圈数据    24 V DC：1 W
材料信息，住房    铝压铸件
中等温度    -5 - 50°C
公称尺寸    2.5毫米
运营压力    -0.9 - 10巴
工作电压    24 V DC
先导压力    3 - 8巴
防护等级    IP20
密封原理    柔软的
声压级    95 dB（A）
标称流量    220 l / min
切换位置指示器    是
切换时间关闭    20毫秒
切换时间    10 ms
致动类型    电动

FESTO费斯托 电磁阀VMPA1-M1H-B-M7-PI 描述

FESTO费斯托 电磁阀VMPA1-M1H-B-M7-PI 规格

产品类别    Festo阀门VMPA
产品特点    可逆，适合真空
短型代码    VMPA1
宽度    10毫米
阀功能    5/3加压
阀功能    5/3通阀，中间位置加压
电气连接    4针
电气连接    M8 x 1
电气连接    插头
环境温度    -5 - 50°C
装配位置    任何
授权    c UL us - 认可（OL）
辅助先导航空港12/14    M5
CE标志（见合格声明）    到欧盟EMC指令
特征线圈数据    24 V DC
耐腐蚀分类CRC    1
运营压力    -0.9 - 10巴
工作电压    24 V DC
容许电压波动    +/- 25％
先导排气口82/84    M5
先导压力    3 - 8巴
防护等级    IP65
标称流量    300 l / min
QS-6标准流量    300 l / min
储存温度    -20 - 40°C
切换位置指示器    是
切换时间关闭    35毫秒
切换时间    10 ms
致动类型    电动

FESTO费斯托 电磁阀CPE10-M1BH-3GL-M7 描述

FESTO费斯托 电磁阀CPE10-M1BH-3GL-M7 规格

阀门类型    直列阀
尺寸    10毫米
短型代码    CPE10
宽度    10毫米
阀功能    3/2关闭，单稳态
阀功能    3/2通阀，常闭
电气连接    2针
电气连接    连接图案ZC，带公制螺纹的螺丝
额定工作电压    24 VDC
环境温度    -5 - 50°C
特征线圈数据    24 V DC：1.28 W
中等温度    -5 - 50°C
公称尺寸    4毫米
运营压力    2.5 - 8巴
工作电压    24 V DC
气动工作线    M7
产品重量    40克
防护等级    IP65
标称流量    400 l / min
切换时间关闭    14毫秒
切换时间    14毫秒
致动类型    电动

FESTO费斯托 电磁阀VUVB-L-B42-D-Q6-1C1 描述

FESTO费斯托 电磁阀VUVB-L-B42-D-Q6-1C1 规格

短型代码    VUVG
宽度    10毫米
阀功能    5/3加压
环境温度    -5 - 60°C
占空比    100％
排气功能    节制
中等温度    -5 - 60°C
公称尺寸    4毫米
运营压力    -0.9 - 10巴
工作电压    24 V DC
容许电压波动    +/- 10％
先导压力    3 - 8巴
气动工作线    Flansch
产品重量    55克
防护等级    IP65
限制环境和中等温度    -5 - 50°C
密封原理    柔软的
标称流量    200 - 300 l / min
切换时间关闭    30 ms
切换时间    10 ms
开关时间反转    15 ms
致动类型    电动

FESTO费斯托 电磁阀VUVG-B10-P53U-ZT-F-1P3 描述

FESTO费斯托 电磁阀VUVG-B10-P53U-ZT-F-1P3 规格

短型代码    VUVG
宽度    10毫米
阀功能    5/3加压
环境温度    -5 - 60°C
占空比    100％
排气功能    节制
中等温度    -5 - 60°C
公称尺寸    4毫米
运营压力    -0.9 - 10巴
工作电压    24 V DC
容许电压波动    +/- 10％
先导压力    3 - 8巴
气动工作线    Flansch
产品重量    55克
防护等级    IP65
限制环境和中等温度    -5 - 50°C
密封原理    柔软的
标称流量    200 - 300 l / min
切换时间关闭    30 ms
切换时间    10 ms
开关时间反转    15 ms
致动类型    电动

FESTO费斯托 电磁阀VSVA-B-B52-H-A1-1R5L 描述

FESTO费斯托 电磁阀VSVA-B-B52-H-A1-1R5L 规格

短型代码    VSVA
宽度    26毫米
阀功能    5/2双稳态
电气连接    3针
电气连接    M12 x 1
环境温度    -5 - 50°C
装配位置    任何
占空比    100％
排气功能    节制
防火等级符合UL 94    V0
流向    不可逆
气动阀门流量    1100升/分钟
阀门流量    1400 l / min
个别底座阀门流量    1100升/分钟
不重叠    是
网格尺寸    27毫米
材料说明    符合RoHS标准
最大紧固力矩，阀门安装    1.8 - 2.2 Nm
中等温度    -5 - 50°C
公称尺寸    9毫米
运营压力    3 - 8巴
工作电压    24 V DC
产品重量    270克
防护等级    IP65
密封原理    柔软的
标称流量    1100升/分钟
切换位置指示器    LED
开关时间反转    15 ms
致动类型    电动

FESTO费斯托 电磁阀VSVA-B-M52-AH-A2-3AC1 描述

FESTO费斯托 电磁阀VSVA-B-M52-AH-A2-3AC1 规格

短型代码    VSVA
标准    ISO 15407-1
标准    VDMA 24563
宽度    18毫米
阀功能    5/2单稳态
电气连接    设计C
电气连接    根据DIN EN 175301-803
环境温度    -5 - 50°C
装配位置    任何
特征线圈数据    230 V AC：1.8 VA
耐腐蚀分类CRC    2
设计结构    活塞滑块
占空比    100％
排气功能    节制
防火等级符合UL 94    HB
流向    可逆
气动阀门流量    550 l / min
阀门流量    750 l / min
个别底座阀门流量    550 l / min
不重叠    是
最大紧固力矩，阀门安装    1 Nm
中等温度    -5 - 50°C
公称尺寸    5毫米
运营压力    2 - 10巴
工作电压    230 V AC
容许电压波动    -15％/ +10％
产品重量    127克
防护等级    IP65
防护等级    NEMA 4
声压级    85 dB（A）
标称流量    550 l / min
切换时间关闭    19毫秒
切换时间    21 ms
致动类型    电动

FESTO费斯托 电磁阀VSVA-B-B52-ZD-A1-1T1L 描述

FESTO费斯托 电磁阀VSVA-B-B52-ZD-A1-1T1L 规格

短型代码    VSVA
宽度    26毫米
阀功能    5/2双稳态
阀功能    5/2通阀，双电磁铁
电气连接    4针
电气连接    根据ISO 15407-2
电气连接    插头
额定工作电压    24 VDC
气动连接    ISO接口26 mm
环境温度    -5 - 50°C
特征线圈数据    24 V DC：1.6 W
设计结构    活塞滑块
占空比    100％
流向    任何
气动阀门流量    1100升/分钟
阀门流量    1400 l / min
个别底座阀门流量    1200 l / min
材料说明    符合RoHS标准
额定工作电压DC    24 V
运营压力    -0.9 - 10巴
运行状态显示    LED
工作电压    24 V DC
容许电压波动    +/- 10％
先导压力    3 - 10巴
气动工作线    G1 / 4
产品重量    276克
防护等级    IP65
防护等级    NEMA 4
密封原理    柔软的
标称流量    1100升/分钟
浪涌强度    2.5 kV
开关时间反转    18毫秒
致动类型    电动

FESTO费斯托 电磁阀JMDH-5/2-3/4-D-4-24DC 描述

FESTO费斯托 电磁阀JMDH-5/2-3/4-D-4-24DC 规格

短型代码    JMDH
标准    ISO 5599-1
标准    没有
宽度    76毫米
阀功能    5/2双稳态
阀功能    5/2通阀，双电磁铁
电气连接    连接图案类型A，符合EN 175 301
电气连接    立方体设计
电气连接    设计A
电气连接    插头
电气连接    根据DIN 43650
安装    带通孔
气动连接    连接板尺寸为4根据ISO 5599-1
先导供气    内部
手动覆盖    推动
复位类型    没有
环境温度    -10 - 50°C
装配位置    任何
特征线圈数据    24 V DC：6.8 W
设计结构    活塞滑块
排气功能    节制
流向    不可逆
网格尺寸    82毫米
ISO代码    455
密封材料信息    NBR
材料信息，住房    铝
中等温度    -10 - 60°C
公称尺寸    18毫米
操作介质    过滤压缩空气，40度过滤等级，润滑或未润滑
运营压力    2 - 16吧
工作电压    24 V DC
先导排气口82    非管道
先导排气口84    非管道
气动工作线    连接ISO 5599-2 Gr。1
气动工作线    G3 / 4
产品重量    2600克
防护等级    IP65
密封原理    柔软的
标称流量    6000 l / min
开关时间反转    40毫秒
致动类型    电动

FESTO费斯托 电磁阀MFH-5/2K-FR-NA 描述

FESTO费斯托 电磁阀MFH-5/2K-FR-NA 规格

产品类别    Festo标准Namur阀门
短型代码    MFH
标准    VDI / VDE 3845（NAMUR）
宽度    44.5毫米
阀功能    5/2单稳态
手动覆盖    止动
复位类型    机械弹簧
环境温度    -5 - 40°C
装配位置    任何
b值    0.25
C值    3 l / sbar
耐腐蚀分类CRC    3
设计结构    活塞滑块
排气功能    节制
流向    可逆
密封材料信息    NBR
中等温度    -10 - 60°C
公称尺寸    8毫米

FESTO费斯托 电磁阀MFH-5/2K-FR-NA 参数
操作介质    过滤的压缩空气
运营压力    2 - 10巴
飞行员培训    过滤压缩空气，40μm过滤
先导压力    2 - 10巴
气动连接，端口1    子基
气动连接，端口2    子基
气动连接，端口3    子基
气动工作线    Anschlussplatte
防护等级    IP65
防护等级    符合IEC 60529
扫气孔连接    内部
密封原理    柔软的
标称流量    1000 l / min
切换时间关闭    90毫秒
切换时间    20毫秒
致动类型    电动
驾驶类型    试点

FESTO费斯托 电磁阀MN1H-2-1/2-MS 描述

电磁阀MN1H-MS黄铜
- G1 / 4连接到线程G11 / 2
- 成本2.000至30.500升/分钟。
- 版本与可调阻尼闭合
那些针对应用进行优化阀门

电压：24V，DC110，230 V AC

FESTO费斯托 电磁阀MN1H-2-1/2-MS 特点

额外的螺纹 - G1 / 4 G_ G1 / 2 G3 / 4 G1 G11 / 2
阀功能 - 2分之2三通阀，单螺线管
结构 - 类型的阀门
密封原理 - 软
控制方法 - 电
返回方法 - 空气弹簧
控制类型 - 试点
流动的方向 - 不可逆
排气功能 - 无流量调整
手控 - 带复位，锁用钥匙
安装型 - 管道或通孔
安装位置 - 任何
标称尺寸[mm] - 13，20，25，40。
标准额定流量[L /分钟] - 2000，2900，3100，10,000，11500，30500。
重量[g] - 450，400，1100，1000，2600。
材料阀体 - 黄铜
膜 - 丁腈橡胶
最大目前zatyazhki1）[nm]的 - 35，60，105，200，380，850。

FESTO费斯托 电磁阀MN1H-2-1/2-MS 规格

工作介质过滤压缩空气，润滑或未润滑
工作压力[bar] 0.5~10
环境温度[℃] -10~60
温度[℃] -10~60

SOLDO 限位开关盒与集成电磁阀HW 描述

控制单元嵌入限位开关盒。HW系列不仅提供视觉和电气远程位置反馈，而且使用集成到外壳中的电磁阀也可以控制自动阀。
可提供聚酯粉末涂层铝，不同的盖子选择，以及多种电磁阀，从标准3/2方式到5/3方式，采用特殊的气动设计。
Soldo控制单元涵盖从工业自动化到食品和饮料，从化学到海运。
它也可以满足简单的限位开关盒的要求，通过拆卸控制端，提供大的内部容积，能够容纳多达6个开关和备用通过端子。

SOLDO 限位开关盒与集成电磁阀HW 特点
双轴设计，确保完整的密封装置。轴分为两部分，每个部分均装配并密封到主体中，并且即使在打开操作期间也可以覆盖最佳的绝缘绝缘。
最多三个电缆条目，指标或英制。
由于铝外壳上的厚聚酯粉末涂层，增强了耐腐蚀性。
3/2，5/2或5/3电磁阀用于气动控制
紧凑型解决方案将电磁阀嵌入限位开关盒中。
通过端子PCB板轻松布线
NOVA V3开关选项可确保极高的耐用性和高功率切换功能
4-20 mA位置变送器选项
ASI通信协议板
集成Namur安装套件
螺丝盖上的固定螺栓。

SOLDO 限位开关盒与集成电磁阀HW 规格

材料：压铸铝体和聚酯粉末涂层；不锈钢紧固件和轴
认证：CE，UL  普通位置
SIL证书：最高SIL 3认证由TUV
防护等级：IP 66/67
电缆入口选项：最多三个电缆条目M20，M25，1/2“NPT或3/4”NPT

STAIGER 二通电磁阀VA721-011 描述

2路电磁阀，直接启动，NC（常闭）

STAIGER 二通电磁阀VA721-011 规格

连接：    G1 / 8
密封：    E（EPDM）V（FPM）Z（FFPM）
压力DC [bar]：    12
压力AC [bar]：    20
指向性：    双向功能，多重功能
重量[kg]：    0,19
Kv [m³/ h]：    0,03
端口尺寸[mm]：    1
电压DC [V]    12，24 V
电压AC [V]    12,24,42,115,230 V
开关状态：    座椅原理，直接电磁阀驱动

STAIGER 二通电磁阀VA721-011 应用

中性和轻度侵蚀性液体，气体和蒸

STAIGER 三通电磁阀 PI300-001 描述

三通电磁阀，直接启动，双稳态

STAIGER 三通电磁阀 PI300-001 规格

连接：    轮缘
密封：    P（NBR）E（EPDM）V（FPM）
压力DC [bar]：    8
指向性：    三通功能NC
重量[kg]：    0,05
Kv [m³/ h]：    0,02
端口尺寸[mm]：    0.8
电压DC [V]    6，9，12，24 V
开关状态：    脉冲电磁阀（双稳阀）

STAIGER 三通电磁阀 PI300-001 应用

中性液体，气体和蒸气

STAIGER 电磁阀PI200-001 描述

双向电磁阀，直接启动，双稳态

STAIGER 电磁阀PI200-001 规格

连接：    轮缘
密封：    P（NBR）E（EPDM）V（FPM）
压力DC [bar]：    8
指向性：    双向功能NC
重量[kg]：    0045
Kv [m³/ h]：    0,02
端口尺寸[mm]：    0.8
电压DC [V]    6，9，12，24 V
开关状态：    脉冲电磁阀（双稳阀）

STAIGER 电磁阀PI200-001 应用

中性液体，气体和蒸气

STAIGER 电磁阀MI 230-001 描述

双向电磁阀，伺服驱动，双稳态

STAIGER 电磁阀MI 230-001 规格

连接：    G1 / 4
密封：    P（NBR）E（EPDM）V（FPM）
压力DC [bar]来自：    0,5
压力DC [bar]：    8
指向性：    双向功能NC
重量[kg]：    0,45
Kv [m³/ h]：    0,85
端口尺寸[mm]：    8
电压DC [V]    6，9，12，24 V
开关状态：    脉冲电磁阀（双稳阀）

STAIGER 电磁阀MI 230-001 应用

中性液体，气体和蒸气

STAIGER 电磁阀 MI210-001 描述

双向电磁阀，直接启动，双稳态

STAIGER 电磁阀 MI210-001 规格

连接：    M5
密封：    P（NBR）E（EPDM）V（FPM）
压力DC [bar]：    8
指向性：    双向功能NC
重量[kg]：    0,05
Kv [m³/ h]：    0,03
端口尺寸[mm]：    1
电压DC [V]    6，9，12，24 V
开关状态：    脉冲电磁阀（双稳阀）

STAIGER 电磁阀MW262-003 应用

中性液体，气体和蒸气

STAIGER 电磁阀MW262-003 描述

全自动监测实验室设备及家用电器的供水。

STAIGER 电磁阀MW262-003 规格

外壳材料：黄铜

内部零件：不锈钢（1.4105）

电子部件外壳：聚酰胺，白

安装位置：任何

运行温度:0°C ...50℃

标准电压：AC 230 V（50赫兹）

公称宽度    20毫米
连接    G3 / 4
压力差AC    0.5-10巴
Kv值    7.6 立方米/小时
重量    1.25公斤

STAIGER 电磁阀MW262-003 特点

通过电子保持电流减少而减少功率消耗

所述阀部件的设置是由自动每日闭阀脉冲防止

压电蜂鸣器报警装置

指示灯LED电源

STAIGER 电磁阀MW262-001 描述

全自动监测实验室设备及家用电器的供水。

STAIGER 电磁阀MW262-001 规格

外壳材料：黄铜

内部零件：不锈钢（1.4105）

电子部件外壳：聚酰胺，白

安装位置：任何

运行温度:0°C ...50℃

标准电压：AC 230 V（50赫兹）

公称宽度    10毫米
连接    G3 / 4I，G3 / 4A
压力差AC    0.5-10巴
Kv值    1 ，2 立方米 /小时
重量    1公斤

STAIGER 电磁阀MW262-001 特点

通过电子保持电流减少而减少功率消耗

所述阀部件的设置是由自动每日闭阀脉冲防止

压电蜂鸣器报警装置

指示灯LED电源

Nass Magnet 防爆电磁阀108-030-1083 描述

电磁线圈系统8 ATEX

宽度：30 mm

本质安全性：II 2 G Ex ia IIB / IIC T6 / T4 Ga

连接类型：形式A - EN 175301-803-A

成型材料：热固性树脂

Nass Magnet 防爆电磁阀108-030-1083 参数

一般数据

电压容差：±10％

环境温度：-40°C至+ 50°C / + 85°C

相对占空比：100％

绝缘等级绝缘材料符合DIN VDE 0580标准：F

防护等级适当的连接器：IP 65

型式检验证书：·PTB 02 ATEX 2154，IECEx PTB 08.0023版本说明
