相关产品

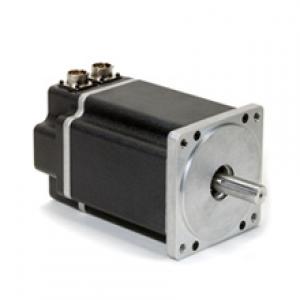

ELECTROCRAFT 无刷直流电机EXC42系列 描述
高效能,伺服电机
类型:伺服电机
尺寸: 4英寸或10.2厘米
峰值扭矩: 1250盎司英寸或883牛顿厘米
EXC-系列42规格的交流AC伺服电机为客户提供经济价值超卓的可靠性。
这系列是改良自备受欢迎的Rockwell automation N-系类电机。
这产品可为轻工业,商业及医疗应用提供可观的成本效益。
ElectroCraft 无刷直流电机EXC42系列 简介
EXC系列4英寸AC伺服电机为客户提供了高经济价值和卓越的可靠性。EXC系列是以罗克韦尔自动化品牌销售的受欢迎的Excalibur系列AC伺服电机的成本改进版。该产品为各种轻工业,商业和医疗应用提供了可观的成本改进。
ElectroCraft RapidPower™,EXC和E系列是快速,低振动BLDC电机。通过使用M-8陶瓷和稀土钕磁体,这些BLDC电机为离心机,风扇和泵等应用提供了快速加速和一致的速度(高达15,000 rpm)。密封球轴承和扭矩波动减小,确保在任何速度下平稳运行。
哪个电动BLDC电机?
ElectroCraft EXC系列是一种环境密封的BLDC伺服电机,适用于需要持久运动解决方案的定位相关应用。RapidPower和DB系列BLDC电机是高性能电机,E系列BLDC提供了类似尺寸的标准BLDC电机,具有成本优势。
ElectroCraft 无刷直流电机EXC42系列 参数
电机类型 直流电机
装备 电机
最小扭矩额定值(in-lbs) 14
最大扭矩额定值(in-lbs) 25
最大转速(rpm) 5000
最小连续电流(安培) 3.8
最大连续电流(安培) 20.4
最小连续扭矩(lb / in) 1627
最大连续扭矩(lb / in) 2825
反馈 积分编码器
轴方位 在线,单端
电机形状 方体
直径/宽度(in) 101.6
供应商 ElectroCraft公司
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
ElectroCraft 无刷直流电机EXC42系列 参数
堆栈尺寸机型 | EXC42- 230 | EXC42- 350 | EXC42- 400 |
---|---|---|---|
连续堵转转矩(盎司英寸) | 230 | 350 | 400 |
连续堵转转矩(NCM) | 162 | 247 | 282 |
峰值扭矩(盎司英寸) | 750 | 1000 | 1250 |
峰值扭矩(NCM) | 530 | 706 | 883 |
电机常数(盎司英寸/√瓦) | 36.70 | 50.60 | 57.40 |
电机常数(牛顿米/√瓦) | 25.92 | 35.73 | 40.53 |
电常数(毫秒) | 3.56 | 3.80 | 3.81 |
机械常数(毫秒) | 3.45 | 2.71 | 2.81 |
转子惯量(盎司英寸2) | 0.0329 | 0.0489 | 0.0650 |
转子惯量(克cm2) | 2323.4 | 3453.3 | 4590.3 |
热阻(C /瓦) | 0.9 | 0.8 | 0.7 |
重量(盎司) | 160.0 | 224.0 | 288.0 |
重量(Kg) | 4.5 | 6.4 | 8.2 |
长度(英寸) | 6.9 | 7.9 | 8.9 |
长度(mm) | 175.3 | 200.7 | 226.1 |
极数 | 4 | 4 | 4 |
绕组模型 | 230V60 | 230V160 | 230V325 | 350V60 | 350V160 | 350V325 | 400V60 | 400V160 | 400V325 |
---|---|---|---|---|---|---|---|---|---|
|
162V60 | 162V160 | 162V325 | 247V60 | 247V160 | 247V325 | 282V60 | 282V160 | 282V325 |
设计电压 (VDC) |
60 | 160 | 325 | 60 | 160 | 325 | 60 | 160 | 325 |
连续电流 (安培) |
19.6 | 7.5 | 3.8 | 19.6 | 11.2 | 5.8 | 20.4 | 13.2 | 7.3 |
峰值电流 (安培) |
48.2 | 19.1 | 9.7 | 45.1 | 24.9 | 13.1 | 51.4 | 30.8 | 16.5 |
电压恒定 ±10% (VDC / KRPM) |
12.8 | 32.2 | 63.3 | 18.2 | 32.3 | 62.5 | 20.0 | 33.3 | 62.2 |
转矩常数 ±10% (盎司英寸/ AMP) |
17.3 | 43.6 | 85.6 | 24.6 | 43.7 | 84.5 | 27.1 | 45.0 | 84.1 |
转矩常数 ±10% (牛顿厘米/ AMP) |
12.216 | 30.788 | 60.447 | 17.371 | 30.859 | 59.670 | 19.137 | 31.777 | 59.388 |
电阻 ±10% (欧姆) |
0.2 | 1.4 | 5.6 | 0.2 | 0.8 | 2.8 | 0.3 | 0.6 | 2.0 |
电感 ±10% (MH) |
0.8 | 5 | 19.3 | 0.9 | 3.0 | 10.6 | 0.8 | 2.3 | 8.2 |
