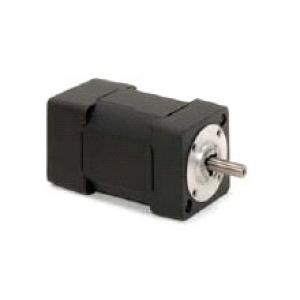

ELECTROCRAFT 无刷直流RP23系列 简介
我们的ElectroCraft RapidPower Nema 23是一款高性能，高速无刷电机，具有滚珠轴承结构，动态平衡的转子和低噪声和低噪音。它不包括刷子或换向器。它兼容所有三相无刷直流电机放大器。
ElectroCraft RapidPower™，EXC和E系列是快速，低振动BLDC电机。通过使用M-8陶瓷和稀土钕磁体，这些BLDC电机为离心机，风扇和泵等应用提供了快速加速和一致的速度（高达15,000 rpm）。密封球轴承和扭曲磁化的扭矩波动也减小，确保了任何速度的平稳运行。
ElectroCraft 无刷直流RP23系列 特点
速度可达8000 RPM
ElectroCraft 无刷直流RP23系列 应用优势
ElectroCraft EXC系列是一种环境密封的BLDC伺服电机，适用于需要持久运动解决方案的定位相关应用。RapidPower和DB系列BLDC电机是高性能电机，E系列BLDC提供了类似尺寸的标准BLDC电机，具有成本优势。
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
ElectroCraft 无刷直流RP23系列 相关型号
ElectroCraft 无刷直流RP23系列 参数
| 堆栈尺寸机型 | RP23- 26 | RP23- 34 | RP23- 54 | RP23- 73 |
|---|---|---|---|---|
| 连续堵转转矩（盎司英寸） | 26 | 34 | 54 | 73 |
| 连续堵转转矩（NCM） | 18 | 24 | 38 | 52 |
| 峰值扭矩（盎司英寸） | 50 | 80 | 150 | 190 |
| 峰值扭矩（NCM） | 35 | 56 | 106 | 134 |
| 电机常数（盎司英寸/√瓦） | 4.50 | 6.60 | 9.20 | 15.00 |
| 电机常数（牛顿米/√瓦） | 3.18 | 4.66 | 6.50 | 10.59 |
| 电常数（毫秒） | 1.24 | 1.30 | 1.54 | 1.62 |
| 机械常数（毫秒） | 9.06 | 9.21 | 6.24 | 5.41 |
| 转子惯量（盎司英寸2） | 0.0015 | 0.0029 | 0.0047 | 0.0072 |
| 转子惯量（克cm2） | 105.9 | 204.8 | 331.9 | 508.5 |
| 热阻（C /瓦） | 3.2 | 3.0 | 2.8 | 2.7 |
| 重量（盎司） | 15.0 | 21.0 | 31.0 | 47.0 |
| 重量（Kg） | 0.4 | 0.6 | 0.9 | 1.3 |
| 长度（英寸） | 1.6 | 2.0 | 3.0 | 4 |
| 长度（mm） | 40.6 | 50.8 | 76.2 | 101.6 |
| 极数 | 4 | 4 | 4 | 4 |
| 绕组模型 | 26V12 | 26V24 | 26V48 | 26V90 | 34V12 | 34V24 | 34V48 | 34V160 | 54V12 | 54V24 | 54V48 | 54V160 | 73V24 | 73V48 | 73V90 | 73V160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
18V12 | 18V24 | 18V48 | 18V90 | 24V12 | 24V24 | 24V48 | 24V160 | 38V12 | 38V24 | 38V48 | 38V160 | 52V24 | 52V48 | 52V90 | 52V160 |
|
设计电压 （VDC） |
12 | 24 | 48 | 90 | 12 | 24 | 48 | 160 | 12 | 24 | 48 | 160 | 24 | 48 | 90 | 160 |
|
连续电流 （安培） |
5.3 | 4.6 | 2.6 | 1.6 | 8.6 | 4.5 | 2.5 | 1.1 | 8.7 | 5.7 | 4.2 | 1.5 | 8.3 | 4.7 | 3.1 | 1.9 |
|
峰值电流 （安培） |
11.0 | 9 | 6.5 | 3.5 | 17.5 | 10.0 | 7 | 2.6 | 15.9 | 18.5 | 11.1 | 4.2 | 25.3 | 14.4 | 8.5 | 5.4 |
|
电压恒定 ±10％ （VDC / KRPM） |
3.4 | 4.2 | 6.7 | 11.3 | 3.0 | 5.5 | 9.6 | 22.9 | 4.9 | 6.5 | 10.0 | 26.7 | 6.7 | 11.2 | 18.0 | 28.1 |
|
转矩常数 ±10％ （盎司英寸/ AMP） |
4.6 | 5.7 | 9.1 | 15.2 | 4.1 | 7.5 | 13.0 | 30.9 | 6.6 | 8.8 | 13.5 | 36.1 | 9 | 15.1 | 24.3 | 38.0 |
|
转矩常数 ±10％ （牛顿厘米/ AMP） |
3.248 | 4.025 | 6.426 | 10.734 | 2.895 | 5.296 | 9.180 | 21.820 | 4.661 | 6.214 | 9.533 | 25.492 | 6.355 | 10.663 | 17.160 | 26.834 |
|
电阻 ±10％ （欧姆） |
0.1 | 1.5 | 3.5 | 9.2 | 0.4 | 1.3 | 4 | 21.0 | 0.4 | 0.9 | 1.6 | 12.5 | 0.4 | 1.3 | 3.0 | 7.9 |
|
电感 ±10％ （MH） |
1.1 | 1.8 | 4.6 | 11.3 | 0.5 | 1.8 | 4.5 | 25.0 | 0.6 | 1.3 | 2.4 | 18.0 | 0.7 | 2.0 | 4.3 | 14.5 |
