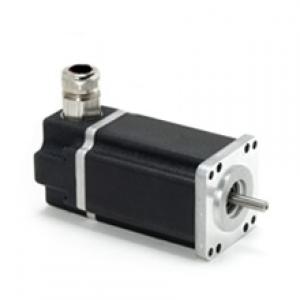

ELECTROCRAFT无刷直流电机EXC23 描述
类型:伺服电机
尺寸:2.3英寸或5.8厘米
峰值扭矩:200盎司英寸或141牛顿厘米
高效能,伺服电机
EXC-系列23规格的交流AC伺服电机为客户提供经济价值超卓的可靠性。
这系列是改良自备受欢迎的Rockwell automation N-系类电机。
这产品可为轻工业,商业及医疗应用提供可观的成本效益。
ElectroCraft无刷直流电机EXC23 简介
新型EXC系列2.3英寸交流伺服电机,是高电压,高性能无刷伺服电机,采用最新的电磁元件,产生低惯性的高连续转矩,实现快速加速。它们具有霍尔效应换向或编码器反馈以及各种连接选项。
ElectroCraft无刷直流电机EXC23 应用
EXC系列2.3英寸AC伺服电机为客户提供了极高的经济价值和卓越的可靠性。EXC系列是以罗克韦尔自动化品牌销售的受欢迎的Excalibur系列AC伺服电机的成本改进版。该产品为各种轻工业,商业和医疗应用提供了可观的成本改进。
EXC系列是快速,低振动BLDC电机。通过使用M-8陶瓷和稀土钕磁体,这些BLDC电机为离心机,风扇和泵等应用提供了快速加速和一致的速度(高达15,000 rpm)。密封球轴承和偏斜磁化减小的转矩波动也确保了任何速度的平稳运行。
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
ElectroCraft 无刷直流电机EXC23 参数
堆栈尺寸机型 | EXC23- 25 | EXC23- 67 |
---|---|---|
连续堵转转矩(盎司英寸) | 25 | 67 |
连续堵转转矩(NCM) | 18 | 47 |
峰值扭矩(盎司英寸) | 100 | 200 |
峰值扭矩(NCM) | 71 | 141 |
电机常数(盎司英寸/√瓦) | 7.30 | 15.10 |
电机常数(牛顿米/√瓦) | 5.15 | 10.66 |
电常数(毫秒) | 1.02 | 1.44 |
机械常数(毫秒) | 2.89 | 1.50 |
转子惯量(盎司英寸2) | 0.0011 | 0.0024 |
转子惯量(克cm2) | 77.7 | 169.5 |
热阻(C /瓦) | 2.7 | 1.8 |
重量(盎司) | 36.0 | 54.0 |
重量(Kg) | 1.0 | 1.5 |
长度(英寸) | 4.7 | 6.2 |
长度(mm) | 119.4 | 157.5 |
极数 | 4 | 4 |
绕组模型 | 25V60 | 25V160 | 67V60 | 67V160 |
---|---|---|---|---|
|
18V60 | 18V160 | 47V60 | 47V160 |
设计电压 (VDC) |
60 | 160 | 60 | 160 |
连续电流 (安培) |
2.4 | 0.9 | 6 | 2.4 |
峰值电流 (安培) |
6.9 | 2.7 | 13.7 | 5.5 |
电压恒定 ±10% (VDC / KRPM) |
12.0 | 30.0 | 12.0 | 30.0 |
转矩常数 ±10% (盎司英寸/ AMP) |
16.2 | 40.6 | 16.2 | 40.6 |
转矩常数 ±10% (牛顿厘米/ AMP) |
11.440 | 28.670 | 11.440 | 28.670 |
电阻 ±10% (欧姆) |
4.7 | 31.0 | 1.2 | 7.3 |
电感 ±10% (MH) |
4.9 | 30.9 | 1.7 | 10.5 |
