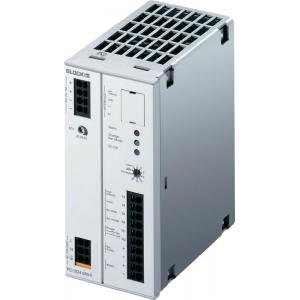

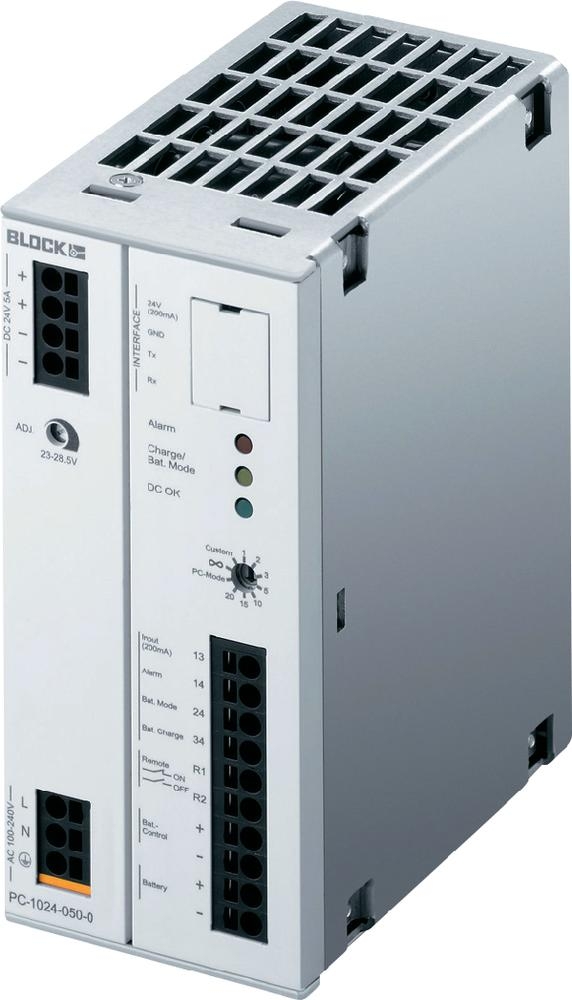

Block博力科 不间断电源PC-1024-050 简介
PCKombi USV
常规数据
输入额定电压 100 ‑ 240 Vac防护等级 IP 20
block博力科 不间断电源PC-1024-050 优点
组合式开关电源带充电和控制单元
block博力科 不间断电源 PC-1024-050 应用
Power Compact Kombi 不间断电源供给装置含有一个带基本功能的 DC 24V/5A 开关电源,其符合工业 PC 电源要求,以及用于优化电池管理的充电和控制单元 Kombi USV 对电池模块实施控制和监控并在电池使用寿命预期较小时发出警告。
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
订货号 | PC-1024-050-0 |
输入电压(Vac) | 100-240Vac |
输出电压(Vac) | 24Vdc |
输出电流(A) | 5.00A |
尺寸(mm)(H/W/Din mm) | 127/60/126 |
货期 | 6-8周 |
block博力科 不间断电源PC-1024-050 参数
|
PC-1024-050-0 |
输入 |
|
输入额定电压 | 100 - 240 Vac |
输入电压范围 | 85 - 264 Vac (110 - 370 Vdc) |
输入轻载 AC | -2,5 % / Vac < 97 Vac |
输入轻载 DC | -1 % / Vdc < 140 Vdc |
额定频率范围 | 47 Hz - 63 Hz / 0 Hz |
输入额定电流(额定负载) | 1.9 A / 1.1 A (100 / 240 Vac) |
接通电流限制装置 | < 30 A, NTC |
接通时间 | < 100 ms (230 Vac) |
输入保险 内部 | 4 A (延迟) |
推荐与保护装置,LS 开关 | 6 A, 10 A, 16 A, 特性 B, C |
支撑轨过压保护 | 变阻器 |
输出 |
|
输出额定电流 | 5.00 A |
LS 保护开关的触发 | 最大 B4 |
可并联 | 是,最多 5 个相互退耦的模块 |
可串接 | 是 |
余波(额定负载) | 典型 50 mVss |
输出额定电压 | 24 Vdc |
输出过压保护(OVP) | 典型 38 Vdc |
输出额定电压(电源模式) | 24 Vdc |
输出额定电压(电池模式) | 24 Vdc |
输出电压范围(电源模式) | 24 Vdc |
输出电压范围(电池模式) | 24 Vdc |
输出电流限制(电源模式) | 类型 6,5 x 标称电流, 恒流 |
输出电流限制(电池模式) | 类型 5,5 x 标称电流 |
损耗功率(额定负载时,电池已充满 ‑ 电源模式) | 22 W (100 Vac) |
|
17 W (230 Vac) |
损耗功率(额定负载时,电池已充满 ‑ 电池模式) | 3,2 W / 5,2 W |
存储介质 |
|
远程关断 | 是 |
缓冲时间 | 1, 2, 3, 5, 10, 15, 20 分钟 |
存储媒介类型 | 电池,外部 |
反极性保护 | 是,(电池模块中的保险触发) |
充电特性线 | 3 级充电过程 IUoU 特性线 |
充电电流 | 最大 0,6 A |
充电终止电压 | 26...29,5 V 温度控制,通过接口可选设置 |
电池存在检测 | 1 x 每分钟 |
电池剩余使用寿命检测 | 6 x 每小时 |
深度充电保护 | 19 Vdc |
电池几乎耗尽报告阈值 | 20.4 Vdc |
推荐电池模块 | 1.2 - 12 Ah |
电池模块并联 | 是,最多 3(控制线缆仅连到一个电池模块上) |
信号装置 |
|
状态显示 | 3 LED 绿/黄/红 |
零电势主输入 | 最大 30 V 200 mA 电流限制(分到所有 3 个信号输出端) |
信号输出 警报/电池模式/电池充电 | 继电器,常开触点类型,最大 30 V,功能可通过界面设置 |
许可 |
|
许可 | cURus, cULus, GL |
环保 |
|
环境温度 | -25 °C ... +70 °C |
仓库温度 | -25 °C ... +85 °C |
轻载 | -3 %/K > +50 °C |
安装位置 | DIN TH 35 标准轨 水平 |
冷却方法 | 自然循环 |
必要最小间隔(侧面) | 0 mm |
必要最小间隔(上/下) | 50 mm |
安全性 和 防护等级 |
|
防护等级 | IP 20 |
防护等级 | I, 有 PE 接口 |
电源恢复强度 最大 | 35 Vdc |
接口 和 安装 |
|
输入接口 (Push‑in) | max 2,5 mm² |
输出接口 (Push‑in) | max 2,5 mm² |
尺寸 和 重量 |
|
重量 | 0,8 kg |
