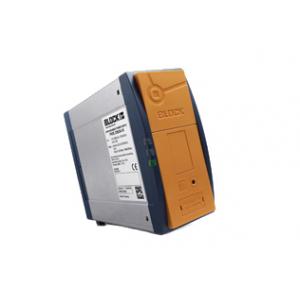

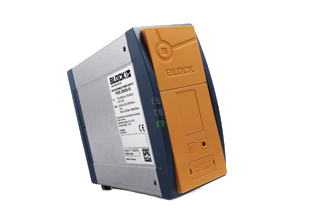

Block博力科 主脉冲开关电源PVSE230 常规数据
输入额定电压 100 ‑ 240 Vac有效度至 92%
激活接通电流限制可选
block博力科 主脉冲开关电源PVSE230 应用
带高功率储备的主脉冲开关电源的主要核心任务是电压和电流供给
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
订货号 | PVSE 230/12-6 |
输入电压(Vac) | 100-240Vac |
输出电压(Vac) | 12Vdc±1% |
输出电流(A) | 6.00A |
尺寸(mm)(H/W/Din mm) | 127/40/163.5 |
货期 | 6-8周 |
block博力科 主脉冲开关电源PVSE230 参数
|
PVSE 230/12-6 | PVSE 230/12-10 | PVSE 230/12-15 | PVSE 230/24-3 | PVSE 230/24-3B | PVSE 230/24-5 |
输入 |
|
|
|
|
|
|
输入额定电压 | 100 ‑ 240 Vac | 100 ‑ 240 Vac | 100 ‑ 240 Vac | 100 ‑ 240 Vac | 100 ‑ 240 Vac | 100 ‑ 240 Vac |
输入额定电流(额定负载) | 0,86 / 0,51 Aac (110 / 230 Vac) | 1,7 / 0,97 Aac (110 / 230 Vac) | 1,9 / 0,9 Aac (110 / 230 Vac) | 0,86 / 0,51 Aac (110 / 230 Vac) | 0,86 / 0,51 Aac (110 / 230 Vac) | 1,7 / 0,97 Aac (110 / 230 Vac) |
输入电压范围 | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) |
额定频率范围 | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz |
接通电流限制装置 | <30 A, NTC | <30 A, NTC | <8 A | <30 A, NTC | <5 A | <30 A, NTC |
输入保险 内部 | 2 A (延迟) | 4 A (延迟) | 6,3 A (延迟) | 2 A (延迟) | 2 A (延迟) | 6,3 A (延迟) |
推荐与保护装置,LS 开关 | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C |
上波动修正 | ‑ | ‑ | 激活 | ‑ | ‑ | ‑ |
电源中断桥接(额定负载) | 10 / 70 ms (110 / 230 Vac) | 12 / 35 ms (110 / 230 Vac) | 30 / 30 ms (110 / 230 Vac) | 10 / 70 ms (110 / 230 Vac) | 10 / 70 ms (110 / 230 Vac) | 12 / 35 ms (110 / 230 Vac) |
支撑轨过压保护 | 变阻器 | 变阻器 | 变阻器 | 变阻器 | 变阻器 | 变阻器 |
输出 |
|
|
|
|
|
|
输出额定电压 | 12 Vdc ±1 % | 12 Vdc ±1 % | 12 Vdc ±1 % | 24 Vdc ±1 % | 24 Vdc ±1 % | 24 Vdc ±1 % |
输出电压范围 | 11 ‑ 18 Vdc | 11 ‑ 18 Vdc | 11 ‑ 18 Vdc | 22 ‑ 29,5 Vdc | 22 ‑ 29,5 Vdc | 22 ‑ 29,5 Vdc |
电源恢复强度 最大 | 25 Vdc | 25 Vdc | 25 Vdc | 35 Vdc | 35 Vdc | 35 Vdc |
输出额定电流 | 6.00 A | 10.00 A | 15.00 A | 3.00 A | 3.00 A | 5.00 A |
可并联 | 要求 | 要求 | 要求 | Yes | 要求 | 要求 |
Power Boost | 12 A / 4 s (9 A / 8 s) | 20 A / 4 s (15 A / 8 s) | 30 A / 4 s (22,5 A / 8 s) | 6,5 A / 4 s (5,8 A / 8 s) | 6,5 A / 4 s (5,8 A / 8 s) | 10 A / 4 s (7,5 A / 8 s) |
过载表现 | 恒定电流 | 恒定电流 | 恒定电流 | 恒定电流 | 恒定电流 | 恒定电流 |
最大损耗功率 空载/额定负载 | 3,0 / 8,8 W | 5,0 / 14,6 W | 4,6 / 23,4 W | 3,0 / 8,8 W | 3,0 / 8,8 W | 5,0 / 14,6 W |
可串接 | 是 | 是 | 是 | 是 | 是 | 是 |
有效度 | 典型 83 % | 典型 87,8 % | 典型 87 % | 典型 87,7 % | 典型 87,7 % | 典型 87,8 % |
余波(额定负载) | 典型 70 mVss | 典型 70 mVss | 典型 70 mVss | 典型 70 mVss | 典型 70 mVss | 典型 70 mVss |
Top Boost | 21 A / 25 ms | 60 A / 25 ms | 55 A / 25 ms | 14 A / 25 ms | 14 A / 25 ms | 21 A / 25 ms |
信号装置 |
|
|
|
|
|
|
待机输入 | 是 | 是 | 是 | 是 | 是 | 是 |
Power Good (DC OK) | LED 绿, LED 红 | LED 绿, LED 红 | LED 绿, LED 红 | LED 绿, LED 红 | LED 绿, LED 红 | LED 绿, LED 红 |
零电势继电器触点 | 是 | 是 | 是 | 是 | 是 | 是 |
许可 |
|
|
|
|
|
|
许可 | cURus, cULus | cURus, cULus | cURus, cULus | cURus, cULus | cURus, cULus | cURus, cULus |
环保 |
|
|
|
|
|
|
仓库温度 | -25 °C 至 + 85 °C | -25 °C 至 + 85 °C | -25 °C 至 + 85 °C | -25 °C 至 + 85 °C | -25 °C 至 + 85 °C | -25 °C 至 + 85 °C |
轻载 | 3 %/K > +50 °C ‑5 %/Vac < 95 Vac | 3 %/K > +50 °C ‑5 %/Vac < 95 Vac | ‑3 %/K > +50 °C, | ‑3 %/K > +50 °C, | ‑3 %/K > +50 °C, | ‑3 %/K > +50 °C, |
|
|
|
‑1,5 %/Vac < 110 Vac | ‑5 %/Vac < 95 Vac | ‑5 %/Vac < 95 Vac | ‑5 %/Vac < 95 Vac |
环境温度 | -10 °C 至 + 70 °C | -10 °C 至 + 70 °C | -10 °C 至 + 70 °C | -10 °C 至 + 70 °C | -10 °C 至 + 70 °C | -10 °C 至 + 70 °C |
安全性 和 防护等级 |
|
|
|
|
|
|
防护等级 | I, 有 PE 接口 | I, 有 PE 接口 | I, 有 PE 接口 | I, 有 PE 接口 | I, 有 PE 接口 | I, 有 PE 接口 |
防护等级 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 |
接口 和 安装 |
|
|
|
|
|
|
输入接口,(弹性端子,可插接) | 最大 2.5 mm² | 最大 2.5 mm² | 最大 2.5 mm² | 最大 2.5 mm² | 最大 2.5 mm² | 最大 2.5 mm² |
输出接口,(弹性端子,可插接) | 最大 2.5 mm² | 最大 2.5 mm² | 最大 2.5 mm² | 最大 2.5 mm² | 最大 2.5 mm² | 最大 2.5 mm² |
信号装置接口,(弹性端子,可插接) | 最大 0,5 mm² | 最大 0,5 mm² | 最大 0,5 mm² | 最大 0,5 mm² | 最大 0,5 mm² | 最大 0,5 mm² |
安装位置 | 垂直 | 垂直 | 垂直 | 垂直 | 垂直 | 垂直 |
固定方式 | DIN 支撑轨 TH 35 | DIN 支撑轨 TH 35 | DIN 支撑轨 TH 35 | DIN 支撑轨 TH 35 | DIN 支撑轨 TH 35 | DIN 支撑轨 TH 35 |
尺寸 和 重量 |
|
|
|
|
|
|
重量 | 0,8 kg | 1,1 kg | 1,3 kg | 0,8 kg |
|
|
