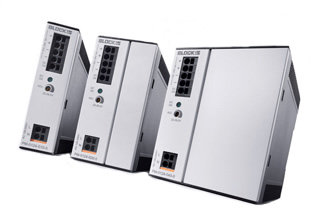

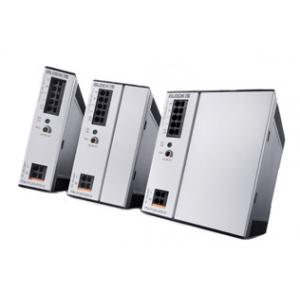

Block博力科 单相主脉冲开关电源PM-1AC 常规数据
输入电压范围 85 ‑ 264 Vac塑料壳体
block博力科 单相主脉冲开关电源PM-1AC 应用
有效的主脉冲开关电源在狭长的塑料壳体中 本设备满足 25 W 至 100 W 的低、中功率要求。n/a
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
订货号 | PM-0124-010-0 |
输入电压(Vac) | 100-240Vac |
输出电压(Vac) | 24Vdc |
输出电流(A) | 1.00A |
尺寸(mm)(H/W/Din mm) | 90/22.5/97.5 |
货期 | 6-8周 |
block博力科 单相主脉冲开关电源PM-1AC 参数
|
PM-0112-020-0 | PM-0112-040-0 | PM-0112-070-0 | PM-0124-010-0 | PM-0124-020-0 | PM-0124-020-4 |
输入 |
|
|
|
|
|
|
输入额定电压 | 100 - 240 Vac | 100 - 240 Vac | 100 - 240 Vac | 100 - 240 Vac | 100 - 240 Vac | 100 - 240 Vac |
输入电压范围 | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) |
输入电压轻载 | -2,5 %/Vac < 95 Vac | -2,5 %/Vac < 95 Vac | -2,5 %/Vac < 95 Vac | -2,5 %/Vac < 95 Vac | -2,5 %/Vac < 95 Vac | -2,5 %/Vac < 95 Vac |
额定频率范围 | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz |
输入额定电流(额定负载) | 0,44 A (100 Vac) / 0,22 A (240 Vac) | 0,83 A (100 Vac) / 0,41 A (240 Vac) | 1,87 A (100 Vac) / 0,94 A (240 Vac) | 0,43 A (100 Vac) / 0,2 A (240 Vac) | 0,77 A (100 Vac) / 0,37 A (240 Vac) | 0,82 A (100 Vac) / 0,48 A (230 Vac) |
接通电流限制装置 | < 30 A, NTC | < 30 A, NTC | < 30 A, NTC | < 30 A, NTC | < 30 A, NTC | < 30 A, NTC |
接通时间 | 1,5 s (100 Vac) / 0,4 s (230 Vac) | 1,5 s (100 Vac) / 0,7 s (230 Vac) | 0,5 s (100 Vac) / 0,3 s (230 Vac) | 2,3 s (100 Vac) / 0,74 s (230 Vac) | 0,5 s (100 Vac) / 0,27 s (230 Vac) | 0,5 s (100 Vac) / 0,27 s (230 Vac) |
功率系数 | 0,48 | 0,48 | 0,55 | 0,48 | 0,47 | 0,47 |
输入保险 内部 | 2 A | 4 A | 4 A | 2 A | 4 A | 4 AT |
推荐与保护装置,LS 开关 | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C | 6 A, 10 A, 16 A, 特性 B, C |
电源中断桥接(额定负载) | 15 ms (100 Vac) / 120 ms (230 Vac) | 15 ms (100 Vac) / 120 ms (230 Vac) | 15 ms (100 Vac) / 80 ms (230 Vac) | 20 ms (100 Vac) / 120 ms (230 Vac) | 20 ms (100 Vac) / 120 ms (230 Vac) | 20 ms ( 100 Vac) / 120 ms (230 Vac) |
支撑轨过压保护 | 变阻器 | 变阻器 | 变阻器 | 变阻器 | 变阻器 | 变阻器 |
输出 |
|
|
|
|
|
|
输出额定电压 | 12 Vdc | 12 Vdc | 12 Vdc | 24 Vdc | 24 Vdc | 24 Vdc |
输出电压范围 | 11,5 – 14,5 Vdc | 11,5 – 14,5 Vdc | 11,5 – 14,5 Vdc | 23 – 28,5 Vdc | 23 – 28,5 Vdc | 23 – 28,5 Vdc |
输出额定电流 | 2 A | 4 A | 7 A | 1 A | 2 A | 2 A |
输出电流限制 | 2,2 ... 2,4 A (恒定电流) | 4,4 ... 4,8 A (恒定电流) | 7,7 ... 8 A (恒定电流) | 1,25 ... 1,4 A (恒定电流) | 典型 2,2 A (恒定电流) | 2,2 ... 2,4 A (恒定电流) |
可并联 | 是 | 是 | 是 | 是 | 是 | 是 |
可串接 | 是 | 是 | 是 | 是 | 是 | 是 |
损耗功率 空载/额定负载 | 0,7 W / 5,3 W (230 Vac) | <1 W / 8 W (230 Vac) | <1 W / 16,2 W (230 Vac) | < 1 W / 4 W (230 Vac) | < 1 W / 4 W (230 Vac) | < 1 W / 4 W (230 Vac) |
最大损耗功率 | 5,7 W (100 Vac / 12 V / 2 A) | 9,1 W (100 Vac / 12 V / 4 A) | 19,8 W (100 Vac / 12 V / 7 A) | 5 W (100 Vac / 24 V / 1 A) | 7 W (100 Vac / 24 V / 2 A) | 7,0 W (100 Vac/ 24 V/ 2A) |
余波(额定负载) | 典型 20 mVss | 典型 20 mVss | 典型 20 mVss | 典型 20 mVss | 典型 20 mVss | typ. 20mVss |
电源恢复强度 最大 | 25 Vdc | 25 Vdc | 25 Vdc | 35 Vdc | 35 Vdc | 35 Vdc |
输出过压保护(OVP) | 最大 35 Vdc | 最大 35 Vdc | 最大 32 Vdc | 最大 39 Vdc | 最大 37 Vdc | max. 37 Vdc |
有效度 | 82% | 86% | 86% | 86% | 89% | typ. 89 % |
信号装置 |
|
|
|
|
|
|
状态显示 | LED 绿 Uout > 典型 10 Vdc LED 常亮 | LED 绿 Uout > 典型 10 Vdc LED 常亮 | LED 绿 Uout > 典型 10 Vdc LED 常亮 | LED 绿 Uout > 典型 21,5 Vdc LED 常亮 | LED 绿 Uout > 典型 21,5 Vdc LED 常亮 | LED 绿 Uout > 典型 21,5 Vdc LED 常亮 |
信号输出 | 激活的高电平信号 Uout > typ. 10 Vdc 最大 40[email protected]Vdc 防短路 | 激活的高电平信号 Uout > typ. 10 Vdc 最大 40[email protected]Vdc 防短路 | 激活的高电平信号 Uout > typ. 10 Vdc 最大 40[email protected]Vdc 防短路 | 激活的高电平信号 Uout > typ. 21,5 Vdc 最大 20[email protected]Vdc 防短路 | 激活的高电平信号 Uout > typ. 21,5 Vdc 最大 20[email protected]Vdc 防短路 | 激活的高电平信号 Uout > typ. 21,5 Vdc 最大 20[email protected]Vdc 防短路 |
许可 |
|
|
|
|
|
|
许可 | cURus, cULus, GL | cURus, cULus, GL | cURus, cULus, GL | cURus, cULus, GL | cURus, cULus, GL | cURus, cULus (UL 60601), GL |
环保 |
|
|
|
|
|
|
仓库温度 | -25° C ... +85° C | -25° C ... +85° C | -25° C ... +85° C | -25° C ... +85° C | -25° C ... +85° C | -25° C ... +85° C |
环境温度 | -25° C ... +70° C | -25° C ... +70° C | -25° C ... +70° C | -25° C ... +70° C | -25° C ... +70° C | -25° C ... +70° C |
轻载 | -3 %/K > +50 °C | -3 %/K > +50 °C | -3 %/K > +50 °C | -3 %/K > +50 °C | -3 %/K > +50 °C | -3 %/K > +50 °C |
安装位置 | DIN TH 35 标准轨 水平 | DIN TH 35 标准轨 水平 | DIN TH 35 标准轨 水平 | DIN TH 35 标准轨 水平 | DIN TH 35 标准轨 水平 | DIN TH 35 标准轨 水平 |
冷却方法 | 自然循环 | 自然循环 | 自然循环 | 自然循环 | 自然循环 | 自然循环 |
必要最小间隔(侧面) | 0 mm | 0 mm | 0 mm | 0 mm | 0 mm | 0 mm |
必要最小间隔(上/下) | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm | 50 mm |
安全性 和 防护等级 |
|
|
|
|
|
|
防护等级 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 | IP 20 |
防护等级 | II, 无 PE‑ 接口 | II, 无 PE‑ 接口 | II, 无 PE‑ 接口 | II, 无 PE‑ 接口 | II, 无 PE‑ 接口 | II, 无 PE‑ 接口 |
MTBF 符合 IEC 61709 (SN 29500) | > 500 000 h | > 500 000 h | > 500 000 h | > 500 000 h | > 500 000 h | > 500 000 h |
接口 和 安装 |
|
|
|
|
|
|
输入接口 (Push‑in) | max 2,5 mm² | max 2,5 mm² | max 2,5 mm² | max 2,5 mm² | max 2,5 mm² | 最大 2.5 mm² |
输出接口 (Push‑in) | max 2,5 mm² | max 2,5 mm² | max 2,5 mm² | max 2,5 mm² | max 2,5 mm² | 最大 2.5 mm² |
尺寸 和 重量 |
|
|
|
|
|
|
尺寸 (B x H x T) | 22,5 x 90 x 90,5 mm | 45 x 90 x 90,5 mm | 52 x 90 x 103,5 mm | 22,5 x 90 x 90,5 mm | 45 x 90 x 90,5 mm | 45 x 90 x 90,5 mm |
重量 | 0,13 kg | 0,21 kg | 0,4 kg | 0,13 kg |
|
|
