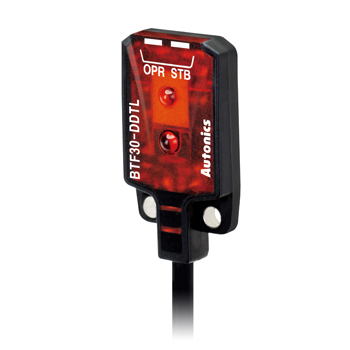

autonics奥托尼克斯超薄型光电传感器BTF系列新增遮光动作（Dark ON）模式，增加用户选择空间。采用自主研发的专用IC，3.7mm超薄设计，适合在狭小的空间使用，采用红色LED可视光源易于确认光斑位置。此外，所采用的BGS检测方式将背景物体的影响降至最低（BGS反射型），最小可检测Ø0.2mm无光泽的微小物体，防护等级为IP67，实现高性能检测。
autonics奥托尼克斯 光电传感器BTF 主要特性
采用专用IC，实现3.7mm超薄型设计
BGS检测方式可有效抑制背景物体的影响（BGS漫反射型）
采用可视光源，可肉眼确认光斑位置
防护等级：IP67(IEC规格)
针对不同颜色及材质的物体，实现检测误差最小化
内置电源反接保护、输出短路保护及过电流保护电路
autonics奥托尼克斯 光电传感器BTF 参数
模型 NPN开路集电极输出 BTF1M-TDTL
PNP开路集电极输出 BTF1M-TDTL-P
感应型 横梁
感应距离 1米
感知目标 不透明材料最大 ø2
敏感目标 ø2的不透明材料
反射特性（黑/白色错误） -
响应时间 最大 1ms
电源 12-24VDC±10％（波纹PP：最大10％）
目前的消费 最大 20mA（这是针对每个发射器和接收器的通孔型）
光源 红色LED（650nm）
操作模式 点亮
控制输出 NPN或PNP集电极开路输出
负载电压：26.4VDC•负载电流：最大 50mA•残留电压 - NPN：1V，PNP：最大 2V
保护电路 反极性保护，输出短路保护
指示符 操作指示灯：红色，稳定指示灯：绿色
绝缘电阻 最小 20MΩ（500VDC兆欧表）
耐噪音 ±240V噪声模拟器的方波噪声（脉冲宽度：1㎲）
介电强度 1.000VAC 50 / 60Hz 1分钟
振动 1.5毫米或300米/秒2 2小时在每个X，Y，在以55Hz的10频率振幅（1分钟）Z方向上
休克 每个X，Y，Z方向500m / s 2（约50G）3次
环境 环境照明 阳光：最大 10000㏓白炽灯：最大 3,000㏓（接收器照明）
环境温度 -25〜55℃，储存温度：-40〜70℃
环境湿度 35〜85％RH，储存：35〜85％RH
保护 IP67（IEC标准）
材料 案例：PBT，感应部分：PMMA
电缆 ø2.5,3线，长度：2m（通过梁的发射体：ø2.5，2线，长度：2m）（AWG28，芯径：0.08mm，芯数：19，绝缘体外径： ø0.9）
附件 固定支架（SUS304），螺栓（SWCH10A）
批准 CE
单位重量 大概 40克
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | BTF1M-TDTL |
| 工作电压(V) | 12-24VDC±10% |
| 频率(Hz) | 50/60Hz |
| 货期 | 6-8周 |
