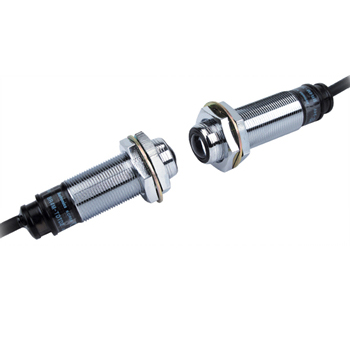

autonics圆柱型光电传感器BR系列Ø18mm圆柱形光电传感器BR系列具有长达20m的长检测距离和1ms以下的高速响应时间。该系列还通过数字信号处理提高了抗噪声性能。BR系列有四种不同的感应模式,可应用于各种应用。此外,BR系列还提供连接器类型,便于维护和接线工作。
autonics奥托尼克斯 光电传感器BR 主要特点
* 接插型产品使维修和布线工作更简便
* 数字信号处理方式使抗干扰性能更强
* 高速响应时间(1ms以下)
* 远距离检测(对射型达到20m)
* 采用玻璃透镜使其具有更好的耐热性能(BR4M)
* IP66防护等级(IEC标准)
* 对射型BR(C)系列:IP67(即将推出)
应用场合适用于工业领域中的包装机械及传送带等

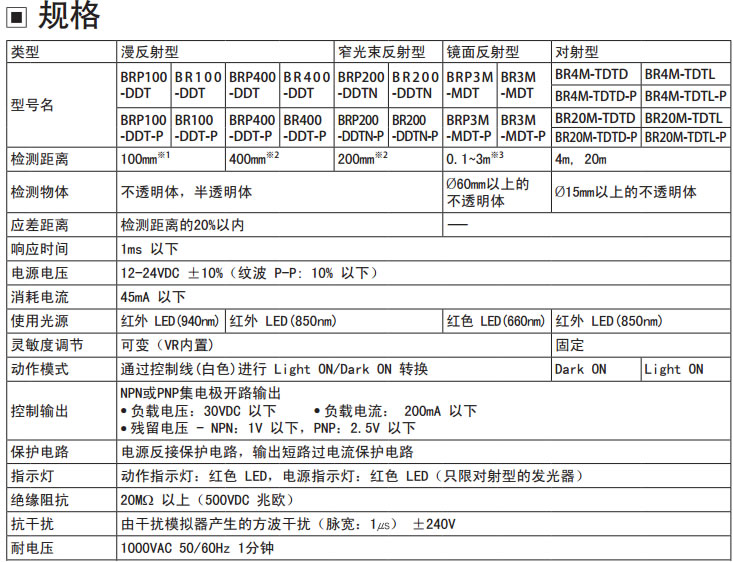

autonics奥托尼克斯 光电传感器BR 参数
型号 NPN开路集电极输出 BRP100-滴滴涕
BRP100-DDT-C
PNP开路集电极输出 BRP100-DDT-P
BRP100-DDT-CP
感应型 漫反射
感应距离 100mm ※1
感知目标 半透明,不透明材料
滞后 最大 额定设定距离为20%
响应时间 最大 1ms。
电源 12-24VDC±10%(波纹PP:最大10%)
目前的消费 最大 45mA
光源 红外线LED(940nm)
灵敏度调整 可调(内置调整VR)
操作模式 控制电缆(白色)可选灯亮或暗
控制输出 NPN或PNP集电极开路输出
•负载电压:30VDC
•负载电流:最大 200mA
•残留电压 - NPN:1V,PNP:最大 2.5V
保护电路 反极保护电路,输出短路保护电路
指示符 操作指示灯:红色LED,电源指示灯:红色LED(仅适用于透射型发射器)
绝缘电阻 最小 20MΩ(500VDC兆欧表)
耐噪音 ±240V噪声模拟器的方波噪声(脉冲宽度:1㎲)
介电强度 1000VAC 50 / 60Hz 1分钟

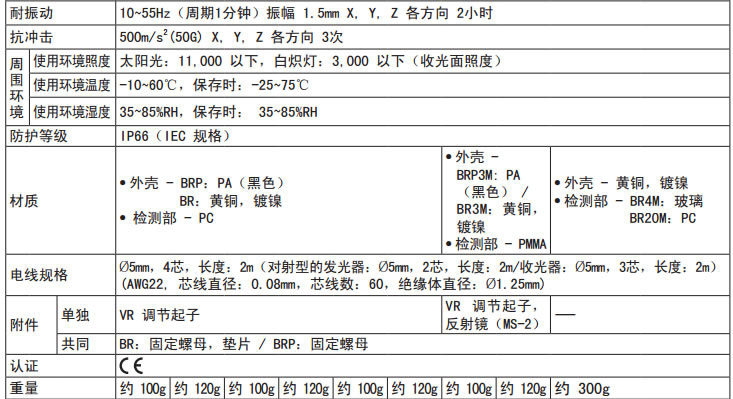

振动 在X,Y,Z方向各自的频率为10〜55Hz(1分钟)下,振幅为1.5mm或300m / s 2,持续2小时
休克 每个X,Y,Z方向500m / s 2(约50G)3次
环境 环境照明 阳光:最大 白炽灯11,000:3,000㏓(接收器照明)
环境温度 -10〜60℃,储存:-25〜75℃
环境湿度 35〜85%RH,储存:35〜85%RH
保护 IP66(IEC标准)
材料 BRP:PA(黑色)BR:黄铜,镍板
感应部件 - PC
电缆 BR(P):ø5,4线,长度:2m(通过梁的发射体:ø5,2线,长度:2m /接收器:ø5,3线,长度:2m)(AWG 22,直径:0.08mm,芯数:60,绝缘体外径:ø1.25)
BR(P)-C:M12连接器
附件 个人 VR调整驱动程序
共同 BR:固定螺母,垫圈/ BRP:固定螺母
批准 CE
单位重量 •BRP系列:100g,BR系列:约 120g /BRP-C系列:30g,BR-C系列:约 50克
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
制造商型号 | BR100-DDT |
工作电压(V) | 12-24VDC±10% |
频率(Hz) | 50/60Hz |
货期 | 6-8周 |
