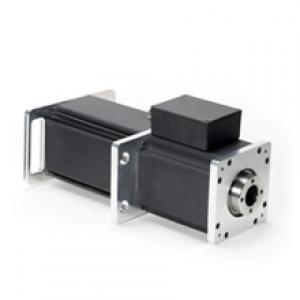

ELECTROCRAFT 无刷直流电机EXC56系列 描述
高效能伺服电机
EXC-系列56规格的交流AC伺服电机为客户提供经济价值及超卓的可靠性。
这系列是改良自备受欢迎的Rockwell automation N-系列电机。
这产品可为轻工业,商业及医疗应用提供可观的成本效益。
ElectroCraft 无刷直流电机EXC56系列 简介
EXC系列5英寸AC伺服电机为客户提供了极高的经济价值和卓越的可靠性。EXC系列是以罗克韦尔自动化品牌销售的受欢迎的Excalibur系列AC伺服电机的成本改进版。该产品为各种轻工业,商业和医疗应用提供了可观的成本改进。
ElectroCraft RapidPower™,EXC和E系列是快速,低振动BLDC电机。通过使用M-8陶瓷和稀土钕磁体,这些BLDC电机为离心机,风扇和泵等应用提供了快速加速和一致的速度(高达15,000 rpm)。密封球轴承和扭矩波动减小,确保在任何速度下平稳运行。
哪个电动BLDC电机?
ElectroCraft EXC系列是一种环境密封的BLDC伺服电机,适用于需要持久运动解决方案的定位相关应用。RapidPower和DB系列BLDC电机是高性能电机,E系列BLDC提供了类似尺寸的标准BLDC电机,具有成本优势。
ElectroCraft 无刷直流电机EXC56系列 参数
电机类型 直流电机
装备 电机
最小扭矩额定值(in-lbs) 28
最大扭矩额定值(in-lbs) 46
最大转速(rpm) 5000
最小连续电流(安培) 7.8
最大连续电流(安培) 18.5
最小连续扭矩(lb / in) 3175
最大连续扭矩(lb / in) 5231
反馈 积分编码器
轴方位 在线,单端
电机形状 方体
直径/宽度(in) 127
供应商 ElectroCraft公司
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
ElectroCraft 无刷直流电机EXC56系列 参数
类型:伺服电机
尺寸:5英寸或13厘米
峰值扭矩:到2400盎司英寸或1695牛顿厘米
堆栈尺寸机型 | EXC56- 450 | EXC56- 600 | EXC56- 740 |
---|---|---|---|
连续堵转转矩(盎司英寸) | 450 | 600 | 740 |
连续堵转转矩(NCM) | 318 | 424 | 523 |
峰值扭矩(盎司英寸) | 1440 | 1920 | 2400 |
峰值扭矩(NCM) | 1017 | 1356 | 1695 |
电机常数(盎司英寸/√瓦) | 65.70 | 78.10 | 93.50 |
电机常数(牛顿米/√瓦) | 46.39 | 55.15 | 66.03 |
电常数(毫秒) | 5.00 | 4.01 | 4.60 |
机械常数(毫秒) | 4.03 | 3.78 | 3.29 |
转子惯量(盎司英寸2) | 0.1225 | 0.1626 | 0.2026 |
转子惯量(克cm2) | 8651.0 | 11482.8 | 14307.6 |
热阻(C /瓦) | 0.8 | 0.6 | 0.7 |
重量(盎司) | 336.0 | 400.0 | 464.0 |
重量(Kg) | 9.5 | 11.3 | 13.2 |
长度(英寸) | 7.8 | 8.8 | 9.8 |
长度(mm) | 198.1 | 223.5 | 248.9 |
极数 | 4 | 4 | 4 |
绕组模型 | 450V60 | 450V160 | 450V325 | 600V60 | 600V160 | 600V325 | 740V60 | 740V160 | 740V325 |
---|---|---|---|---|---|---|---|---|---|
|
318V60 | 318V160 | 318V325 | 424V60 | 424V160 | 424V325 | 523V60 | 523V160 | 523V325 |
设计电压 (VDC) |
60 | 160 | 325 | 60 | 160 | 325 | 60 | 160 | 325 |
连续电流 (安培) |
16.4 | 15.0 | 7.8 | 18.5 | 17.8 | 10.2 | 17.6 | 17.3 | 12.1 |
峰值电流 (安培) |
41.8 | 35.1 | 19.1 | 47.4 | 43.8 | 25.9 | 45.4 | 43.6 | 30.7 |
电压恒定 ±10% (VDC / KRPM) |
28.3 | 33.7 | 62.0 | 33.3 | 36.1 | 61.0 | 43.4 | 45.2 | 64.3 |
转矩常数 ±10% (盎司英寸/ AMP) |
38.3 | 45.6 | 83.9 | 45.0 | 48.8 | 82.5 | 58.7 | 61.1 | 87.0 |
转矩常数 ±10% (牛顿厘米/ AMP) |
27.046 | 32.201 | 59.246 | 31.777 | 34.460 | 58.258 | 41.451 | 43.146 | 61.435 |
电阻 ±10% (欧姆) |
0.4 | 0.4 | 1.6 | 0.3 | 0.4 | 1.1 | 0.4 | 0.4 | 0.9 |
电感 ±10% (MH) |
1.7 | 2.4 | 8.1 | 1.3 | 1.6 | 4.5 | 1.8 | 2.0 | 4 |
