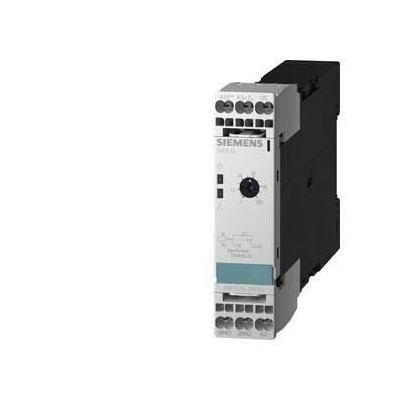

SIEMENS西门子 Sirius系列多功能定时继电器3RP20051AP30 描述
固态时间延迟继电器多功能，8功能1切换触点AC / DC 24V，AC 200 TO 240V 0.05 S至100H宽45MM螺丝端子
Siemens西门子 Sirius系列多功能定时继电器3RP20051AP30 简介
多功能定时继电器3RP20系列
旋转开关，适用于功能和计时范围
设置容差为 5%（典型值）
复位精度为 <1%
45mm 宽
25℃至+60℃
Siemens西门子 Sirius系列多功能定时继电器3RP20051AP30 特点
| 主要特点 | |
| 设置范围 | 多功能 |
| 0.05 秒-1 秒 | 接通延时 |
| 0.05 秒-10 秒 | 断开延时 |
| 0.05-1 分钟 | 接通和断开延时 |
| 5 秒-100 秒 | 接通脉冲触点 |
| 0.5-10 分钟 | 断开脉冲触点 |
| 0.05-1 小时 | 脉冲成形 |
| 5-100 分钟 | 闪光 |
| 0.5-100 小时 | |
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 电压(V) | 240V交流 |
| 触点配置 | 1C/0 |
| 货期 | 6-8周 |
| 一般技术参数： | |||
| 产品品牌名称 |
|
SIRIUS | |
| 产品名称 |
|
定时继电器 | |
| 安装位置 |
|
任何 | |
| 产品功能非挥发性 |
|
没有 | |
| 产品组件 |
|
|
|
| ●继电器输出 |
|
是 | |
| ●半导体输出 |
|
没有 | |
| 安装高度在海拔高度以上 | m | 2 000 | |
| 环境温度 |
|
|
|
| ●运行期间 | C | -25 ... +60 | |
| ●存储期间 | C | -40 ... +85 | |
| ●在运输过程中 | C | -40 ... +85 | |
| 操作期间的相对湿度 | ％ | 10 ... 95 | |
| EMC辐射干扰 符合IEC 61812-1 |
|
EN 61000-6-4（3） | |
| EMI抗扰性。到IEC 61812-1 |
|
EN 61000-6-2 | |
| 由于爆炸导致的干扰 符合IEC 61000-4-4 |
|
2 kV网络连接/ 1 kV控制连接 | |
| 由于导体 - 地线浪涌引起的传导干扰。符合IEC 61000-4-5 |
|
2kV | |
| 由于导体 - 导体浪涌引起的传导干扰。符合IEC 61000-4-5 |
|
1kV | |
| 静电放电 符合IEC 61000-4-2 |
|
4 kV接触放电/ 8 kV空气放电 | |
| 场耦合寄生耦合 符合IEC 61000-4-3 |
|
10 V / m | |
| 浪涌电压电阻额定值 | V | 4 000 | |
| 功率损耗[W]典型值 | W | 2 | |
| 设备标记 |
|
|
|
| ●符合。符合DIN 40719标准，符合IEC 204-2标准。到IEC 750 |
|
K | |
| ●符合。符合DIN EN 61346-2 |
|
K | |
| ●符合。根据DIN EN 81346-2 |
|
K | |
| 类别acc。根据EN 954-1 |
|
没有 | |
| 防触电保护 |
|
手指安全 | |
| 防护等级IP |
|
IP20 | |
| 绝缘类型 |
|
基本绝缘 | |
| 机械使用寿命（开关周期）典型 |
|
10 000 000 | |
| AC-15，230 V典型的电气耐久性（开关周期） |
|
100 000 | |
| 使用3RT2接触器的最大工作频率 | 1 / h | 5 000 | |
| 抗振性 到IEC 60068-2-6 |
|
10 ... 55Hz / 0.35mm | |
| 耐冲击性。符合IEC 60068-2-27 |
|
11g / 15ms | |
| 相对重复精度 | ％ | 1 | |
| 恢复时间 | 女士 | 150 | |
| 最小ON周期 | 女士 | 35 | |
| 污染程度 |
|
3 | |
| 根据IEC 60664的过电压类别III的绝缘电压，污染等级3额定值 | V | 300 | |
| 与满量程相关的相对设置精度 | ％ | 5 | |
| 产品扩展需要远程控制 |
|
没有 | |
| 产品扩展可选遥控器 |
|
没有 | |
| 开关功能： | |||
| 开关功能 |
|
|
|
| ●ON延迟 |
|
是 | |
| ●ON延迟/瞬时接触 |
|
没有 | |
| ●通过接触 |
|
是 | |
| ●通过接触/瞬间接触 |
|
没有 | |
| ●关闭延迟 |
|
没有 | |
| ●以间隔开始不对称闪烁 |
|
没有 | |
| ●以脉冲开始不对称闪烁 |
|
没有 | |
| ●从脉冲开始对称闪烁 |
|
没有 | |
| ●从脉冲/瞬时开始对称闪烁 |
|
没有 | |
| ●以间隔开始对称闪烁 |
|
是 | |
| ●以间隔/瞬时开始对称闪烁 |
|
没有 | |
| ●星形三角形电路 |
|
没有 | |
| ●具有延迟时间的星形三角形电路 |
|
没有 | |
| 带控制信号的开关功能 |
|
|
|
| ●附加ON延迟 |
|
是 | |
| ●通过断开触点 |
|
是 | |
| ●关闭延迟 |
|
是 | |
| ●脉冲整形 |
|
是 | |
| ●关闭延迟/瞬时 |
|
没有 | |
| ●ON延迟/ OFF延迟/瞬时 |
|
没有 | |
| ●通过断开触点/瞬时 |
|
没有 | |
| ●附加ON延迟/瞬时 |
|
没有 | |
| ●ON延迟/ OFF延迟 |
|
是 | |
| ●通过接触 |
|
没有 | |
| ●通过接触/瞬间接触 |
|
没有 | |
| ●脉冲延迟 |
|
没有 | |
| ●脉冲延迟/瞬时 |
|
没有 | |
| ●脉冲整形/瞬时 |
|
没有 | |
| 带控制信号的间隔继电器的开关功能 |
|
|
|
| ●具有停用的控制信号/瞬时触点的可触发 |
|
没有 | |
| ●带触发控制信号的retrotriggerable |
|
没有 | |
| ●可触发的控制信号/瞬时触点 |
|
没有 | |
| ●通过禁用的控制信号可重新触发 |
|
没有 | |
| 控制端子的设计非浮动 |
|
是 | |
| 控制电路/控制： | |||
| 可调时间 | s | 0.05 ... 360 000 | |
| 控制电源电压的电压类型 |
|
AC / DC | |
| 控制电源电压频率1 | 赫兹 | 50 ... 60 | |
| 控制电源电压频率2 | 赫兹 | 50 ... 60 | |
| 控制电源电压1 |
|
|
|
| ●交流50 Hz额定值 | V | 24 | |
| ●在交流60 Hz额定值 | V | 24 | |
| ●直流额定值 | V | 24 | |
| 控制电源电压2交流 |
|
|
|
| ●以50 Hz | V | 200 ... 240 | |
| ●以60 Hz | V | 200 ... 240 | |
| 工作范围因数控制电源电压额定值 |
|
|
|
| ●在AC |
|
|
|
| - 在50 Hz |
|
0.85 ... 1.1 | |
| - 在60 Hz |
|
0.85 ... 1.1 | |
| ●在DC |
|
0.85 ... 1.1 | |
| 辅助电路： | |||
| 辅助触点的接触可靠性 |
|
一个错误的开关操作，一亿次开关操作（17 V，5 mA） | |
| 开关触点材料 |
|
AgSnO 2 | |
| 辅助触点的工作电流 |
|
|
|
| ●在AC-15 |
|
|
|
| - 在24 V | 一个 | 3 | |
| - 在250 V | 一个 | 3 | |
| ●在DC-13 |
|
|
|
| - 在24 V | 一个 | 1 | |
| - 125 V | 一个 | 0.2 | |
| - 在250 V | 一个 | 0.1 | |
| 周围温度的影响 |
|
±5％ | |
| 电源影响 |
|
±1％ | |
| 隔离测试的测试电压 | kV | 2 | |
| 设计用于辅助开关的短路保护的熔断体需要 |
|
保险丝gL / gG：4 A | |
| 热电流 | 一个 | 5 | |
| NC触点数 |
|
|
|
| ●延迟切换 |
|
0 | |
| ●瞬时接触 |
|
0 | |
| 常开触点数 |
|
|
|
| ●延迟切换 |
|
0 | |
| ●瞬时接触 |
|
0 | |
| CO触点数 |
|
|
|
| ●延迟切换 |
|
1 | |
| ●瞬时接触 |
|
0 | |
| 辅助触点的接触等级符合UL |
|
R300 / B300 | |
| 安装/安装/尺寸： | |||
| 安装类型 |
|
螺钉和卡扣安装到35 mm标准安装导轨上 | |
| 宽度 | mm | 45 | |
| 高度 | mm | 57 | |
| 深度 | mm | 73 | |
| 所需间距，并排安装 |
|
|
|
| ●向上 | mm | 0 | |
| ●转发 | mm | 0 | |
| ●在侧面 | mm | 0 | |
| ●向后 | mm | 0 | |
| ●向下 | mm | 0 | |
| 接地部件所需的间距 |
|
|
|
| ●向后 | mm | 0 | |
| ●在侧面 | mm | 0 | |
| ●向上 | mm | 0 | |
| ●转发 | mm | 0 | |
| ●向下 | mm | 0 | |
| 带电部件所需的间距 |
|
|
|
| ●向下 | mm | 0 | |
| ●向后 | mm | 0 | |
| ●在侧面 | mm | 0 | |
| ●转发 | mm | 0 | |
| ●向上 | mm | 0 | |
| 连接/端子： | |||
| 辅助和控制电流电路的电气连接类型 |
|
螺钉型端子 | |
| 产品功能辅助和控制电路的可拆卸端子 |
|
没有 | |
| 可连接导线横截面的类型 |
|
|
|
| ●固体 |
|
2x（0,5 ... 1.5mm²），2x（0,75 ... 2,5mm²） | |
| ●精细搁浅 |
|
|
|
| - 具有核心端处理 |
|
2x（0,5 ... 1.5mm²），2x（0,75 ... 2,5mm²） | |
| ●在AWG导体 |
|
|
|
| - 搁浅 |
|
2x（18 ... 14） | |
| - 固体 |
|
2x（18 ... 14） | |
| 紧固扭矩 | N·m | 0.8 ... 1.2 | |
| 连接螺钉的螺纹设计 |
|
M3 | |
