BECKHOFF倍福 模拟量输入端子模块EL3004/EL3008 描述

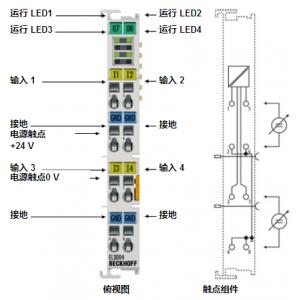

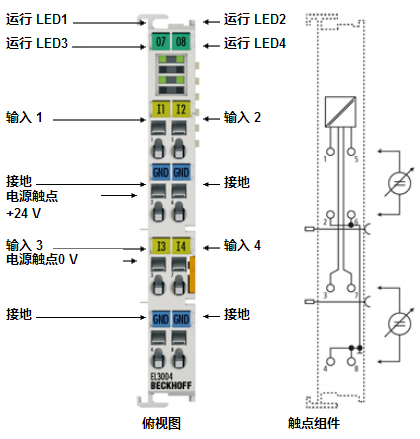

4-, 8-通道模拟量输入端子模块 -10…+10 V, 单端,12 位EL3004 和 EL3008 模拟量输入端子模块用于处理 -10 到 +10 V 范围内的信号。电压被数字化后的分辨率为 12 位,并在电隔离的状态下被传送到上一级自动化设备。在 KL3004 总线端子模块中,有 4 个输入端为 2 线制型,并有一个公共的接地电位。KL3008 型端子模块则有 8 个通道。端子模块的各个电源触点互相连接。所有输入端的基准接地为 0 V 电源触点。EtherCAT 端子模块的信号状态通过 LED 指示。
beckhoff倍福 模拟量输入端子模块EL3004/EL3008 参数
输入点数 4 (单端) 8 (单端)
电源 通过 E-bus 供电
信号电压 -10…+10 V
内部阻抗 > 130 kΩ
输入滤波极限频率 1 kHz 500 Hz
共模电压 UCM 35 V 最大
分辨率 12 位
转换时间 ~ 500 µs ~ 1 ms
测量误差 < ±0.3 % (满量程)
电气隔离 500 Vrms (E-bus/信号电压)
E-bus 电流消耗 180 mA (参见技术文档)
过程映像中的位宽 输入:4 x 16 位数据, 4 x 16 位控制/状态 输入:8 x 16 位数据, 8 x 16 位控制/状态
重量 约 70 g
工作/储藏温度 0…+55 °C/-25…+85 °C
相对湿度 95 %,无冷凝
beckhoff倍福 模拟量输入端子模块EL3004/EL3008 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头,4 针,IP 20,用于现场装配
ZS1090-0005 RJ 45 插头, 8 针,IP 20,用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆,固定安装,CAT5e,4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆,拖链适用,CAT5e,4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112, 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112, 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112, 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112, 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112, 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112, 5.0 m
