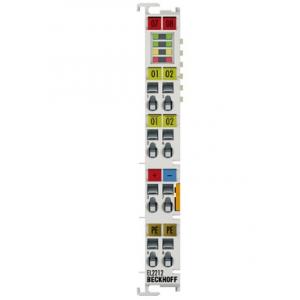

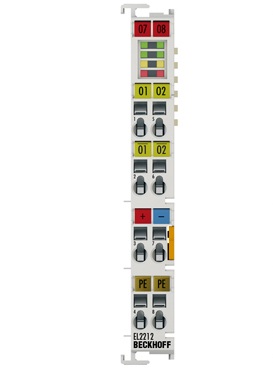

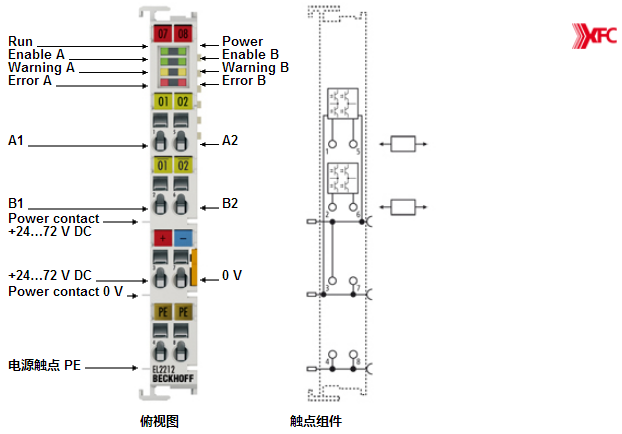

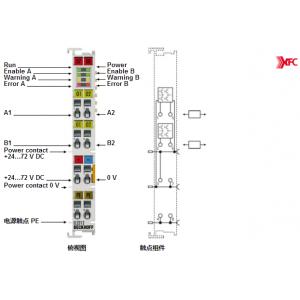

EL2212 | 2 通道数字量输入端子模块，24…72 V DC，带过激励，带多时间戳，EL2212 数字量输出端子模块以电隔离的形式将自动化单元的二进制控制信号传输到执行层的执行器上。有了多时间戳功能，就可以在每个 EtherCAT 周期内读取每个通道记录的多个事件，单个通道能记录的事件数量与内部缓存区预加载的事件数量一致。
EL2212 支持电感负载的超快速转换，例如阀门或继电器。接通后，24…72 V 电源被连接至电源触点，并能在开关闭合时传输至负载。在一段可调整的等待期后，端子模块开始控制通道电流以保护负载。电压的极性转换可大大加快断开速度。这两个通道都可以相互独立地激活。
BECKHOFF倍福 输入端子模块EL2212 参数
连接技术 四线制
输出点数 2
额定负载电压 24…72 V DC (-15 %/+0 %)
负载类型 电感式负载 > 1 mH
时间戳分辨率 1 ns
端子模块内的时间戳精度 10 ns
分布式时钟 有
分布式时钟频率 << 1 µs
最大输出电流 峰值电流：每通道最大 10 A，
保持电流： 每通道 0.2…2.5 A
短路电流 典型值 12 A
反向电压保护 –
开关时间 无分布式时钟：TON/TOFF 通常为 20 µs，
带分布式时钟：TON/TOFF 通常为 < 1 µs，通过内部补偿
输出级 全桥（推拉式）
E-bus 电流消耗 通常为 120 mA
BECKHOFF倍福 输入端子模块EL2212 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头，4 针，IP 20，用于现场装配
ZS1090-0005 RJ 45 插头, 8 针，IP 20，用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆，固定安装，CAT5e，4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆，拖链适用，CAT5e，4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112， 5.0 m
