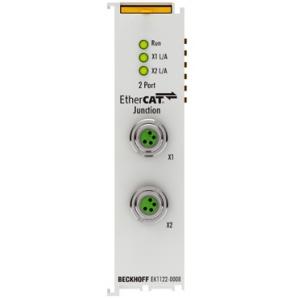

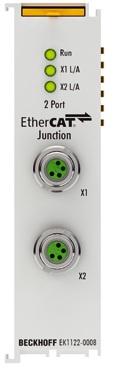

BECKHOFF倍福 EtherCAT分支耦合器EK1122-0008 描述
EK1122-0008 | 带 M8 接口的 2 端口 EtherCAT 分支耦合器。2 端口 EtherCAT 分支耦合器可以用来配置 EtherCAT 星型拓扑结构。在一个站点中，使用多个EK1122-0008 或 EK1122 可实现模块化的 EtherCAT 星型拓扑结构。可将单个设备或整个 EtherCAT 网段直接连接到接口端子模块的端口上。与 EK1122 相比，EK1122-0008 有两个 M8 接口，它们与 EtherCAT 端子盒兼容。
EtherCAT 分支耦合器通过 M8 接口连接，各个 LED 用来显示链路和活动状态。运行 LED 用于指示 EK1122-0008 的状态。通过 TwinCAT 或其它适用的 EtherCAT 主站，EK1122-0008 也支持整个 EtherCAT 网段在运行期间的连接和断开连接（热连接）。如果以太网电缆具有足够的性能，例如， Zk1090-3131-1xxx，通过 M8 电缆长度可以达到 100 米。
BECKHOFF倍福 EtherCAT分支耦合器EK1122-0008 参数
EtherCAT 系统内的任务 连接 EtherCAT 分支耦合器
数据传输介质 Ethernet/EtherCAT 电缆（最低 CAT 5），屏蔽型
站点之间的距离 100 m (100BASE-TX)
协议 EtherCAT
延迟 约 1 µs
数据传输率 100 Mbaud
组态 无需配置
总线接口 2 x M8，屏蔽型，螺旋式
电源 由 E-bus 供电
电流消耗 通常为 220 mA
重量 约 65 g
工作/储藏温度 -25…+60 °C/-40…+85 °C
相对湿度 95 %，无冷凝
抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27 标准
抗电磁干扰/抗电磁辐射性能 符合 EN 61000-6-2/EN 61000-6-4 标准
防护等级/安装位置 IP 20/可变
认证 CE
BECKHOFF倍福 EtherCAT分支耦合器EK1122-0008 附件
接插件 电源线和连接器
