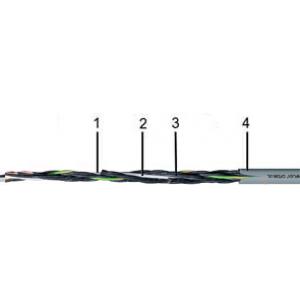

1. 细线绞合
2. 抗拉芯线元件
3. 与高抗拉芯线束成束编织
4. 衬料填充挤压成型
用于拖链时，中等弯曲性能
PVC外护套
阻燃
此系列的使用寿命有保证（需符合质保条件）
产品增强
剥电缆速度提升50%
高柔性电缆的分类：
负载力 :采用特殊结构、适用于在拖链中持续运动的电缆（适合中等应力，半径不低于7.5 x d，速度达3米/秒）
行程: 达50米的行程
耐油性 :
1: 无抗油性
IGUS易格斯 PVC控制电缆CF130.UL 应用
用于拖链时，中等弯曲性能
IGUS易格斯 PVC控制电缆CF130.UL 安装规格
导线数目 : 3
直径 : 0.25
电缆设计 :3x0,25
保护电缆 : 无保护导体
外径 [mm]: 5
铜指数 [kg/km]: 9
重量 [kg/km]: 25
产品代号 : TRC.100.145.0
内宽Bi [mm]: 95
Bi1 [mm]: 37.5
Bi2 [mm]: 32.5
弯曲半径R [mm]: 145
拖链长度 [mm]: 1000
链节数量 : 29
外宽Ba [mm]: 108
d1 [mm]: 35.5
d2 [mm]: 30.5
每链节重量 [g]: -
重量 [kg/m]: 2.38
弯曲半径：拖链 最小7,5 x d
活动：最小6 x d
固定： 最小4 x d
温度： 拖链 +5°C至+70°C
活动： -5°C至+70°C（符合EN 60811-504标准）
固定： -15°C至+70°C（符合DIN EN 50305标准）
最大电压：
架空3米/秒
滑动2米/秒
最大加速度： 20米/秒²
行程： 架空行程距离和达50米的滑动应用，4级
扭转： 扭转角度±90°，电缆长1米
电缆设计：
领导： 精编裸铜线束（符合EN 60228标准）
导线绝缘： 高机械性能TPE混合物。
绞合导线：
芯线数< 12： 芯线以短节距绞在一层。
芯线数≥12： 多条芯线与一条高抗拉芯线束绞在一起，以短节距编织，低扭矩结构。
导线颜色：
芯线< 0.5 mm²：颜色代码符合DIN 47100标准
芯线≥ 0.5 mm²：黑色芯线带白色数字，一条线为黄绿色
外护套，甲胄式挤压 基于PVC低粘性混合物，调整以适应拖链要求（符合DIN VDE 0281第5部分标准）。
颜色：银灰色（类似RAL 7001）
CFRIP剥离绳： 快速剥皮：内部护套处的CFRIP开口条
电气值
额定电压： 300/500 V (符合 DIN VDE 0245 标准)
测试电压： 2000 V（符合DIN EN 50396标准）
特性和认证
阻燃： 符合IEC 60332-1-2、CEI 20-35、FT1、VW-1标准
无硅： 不含会损害涂料润湿性的物质（符合PV 3.10.7 – 1992版标准）。
UL/CSA： 型号10492和2570，1000 V，80 °C
NFPA： 符合NFPA 79-2012第12.9章的标准
EAC： 经认证编号TC RU C-DE. ME77.B.01254
CTP： 经认证编号C-DE. PB49.B.00416
CE认证： 符合CEI 20-35G标准
无铅： 符合2011/65/EU（RoHS-II）标准
清洁室： 符合ISO 1级标准。 外护套材料符合
CF130.15.07.UL标准，通过IPA依照标准14644-1进行的测试
CE： 符合2014/35/EU标准
IGUS易格斯 PVC控制电缆CF130.UL 技术优势
拖链链节材料： igumid NB
最小允许温度 [°C] ： -40
最大允许温度 [°C] ： 80
拖链链节的易燃等级 ： VDE 0304 IIC UL94 V2
