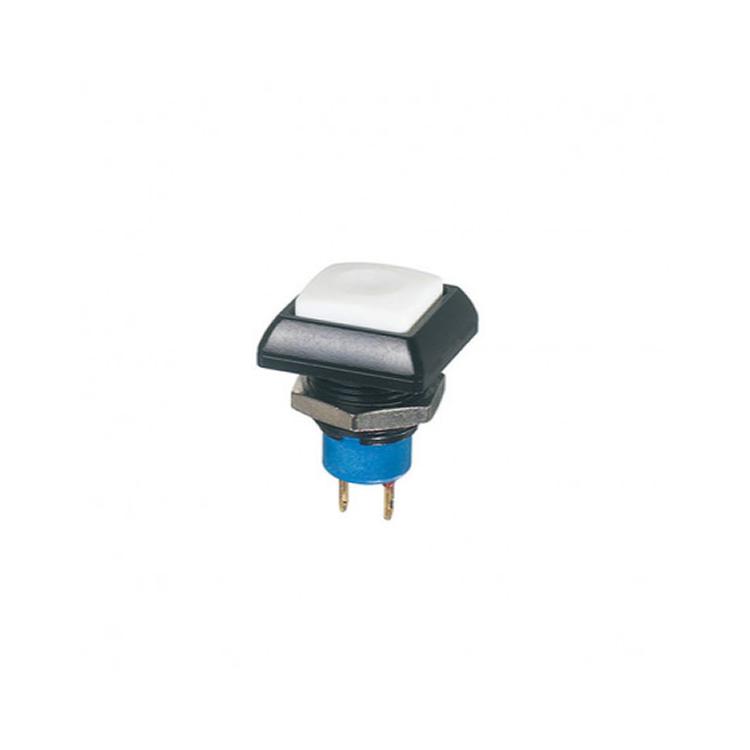

法国 APEM 面板开关 IP系列
带照明或不照明的瞬时操作按钮,用于恶劣环境,密封等级IP67。圆形或方形执行器,有许多不同的颜色。多种端子选择,镀金银触点。
主要特点
常开(NO)或NC / NO组合(仅不发光)
多种端子选择
扁圆形执行器,用于可选标记
高亮度照明
镀锡LED端子
工作温度:-40°C至+85°C(-40°F至185°F)
额外的密封
仅用于圆形柱塞,带灯或不带灯
用硅胶套保护免受霜冻和沙子的磨损。单独订购。
透明:U5125
蓝色:U5125-1
黑色:U5125-2
红色:U5125-6
一般规格
•面板厚度:最小1.5毫米(.059)。,4毫米(最大.157 )
•总行程:
功能3:1.7毫米(.067)+/- 0.3毫米
功能5:1.3毫米(.051)+/- 0.3毫米
•典型操作力:6N +/- 2N
•低液位/机械寿命:1,000,000次循环
•扭矩:最大1.5 Nm。应用于螺母
•焊接:最高320°C。3秒
环境指标
•前面板密封:符合IEC 60529的IP67,符合DIN 40050-9的IP69K(无照明),带盖U5125
•耐冲击性:100 g符合IEC 512-4,测试6c
•耐振动性:10-500Hz-10 g符合IEC 512-4,测试6d
•盐雾:IEC 512-6,测试11f
•坚固性(不发光):IK06,符合EN 50102(1焦耳)
•工作温度:-40°C至+ 85°C C
(-40°F至185°F)
电气规格
•最大 电阻负载下的额定电流/电压(镀金的银触点):
5A 28VDC,70,000个周期
0.2A 48VDC,500,000个周期
0.5A 48VAC,500,000个周期
•初始接触电阻:最大100mΩ 。
•绝缘电阻:最小1GΩ。在500VDC下
•介电强度:1,500 Vrms
•触点弹跳:10 ms
用料
•外壳:热塑性塑料UL94-V0
•执行器:聚酰胺6
/ 6 •衬套/挡板:锌压铸
(zamak),涂黑漆
•触点:银,镀金(std)
黄铜,镀金(用于选件104)
•输出导线(悬空引线端子):
F版本:AWG20,截面为0.6 mm2
W版本:AWG24,截面为0.23 mm2
•LED电线:
F版本:AWG26,截面为0.12 mm2
W版本:AWG24,截面为0.23 mm2
•透镜:聚碳酸酯
•端子密封:环氧
