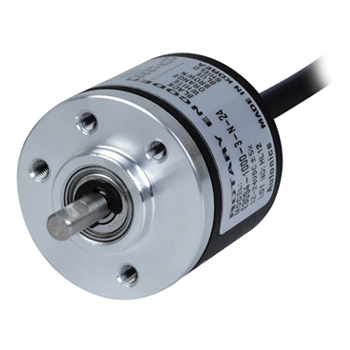

autonics奥托尼克斯 轴型增量旋转编码器E30S 描述
外径Ø30mm轴型增量旋转编码器E30S系列，
可在狭小的空间安装，轴惯性力矩小,
是微小高精密设备的理想选择.。
autonics奥托尼克斯 轴型增量旋转编码器E30S 主要特点
* 30mm轴型编码器
* 易于在狭窄的环境下安装
* 惯性小
* 宽电源电压：5DVC，12-24VDC±5%
* 多种输出方式

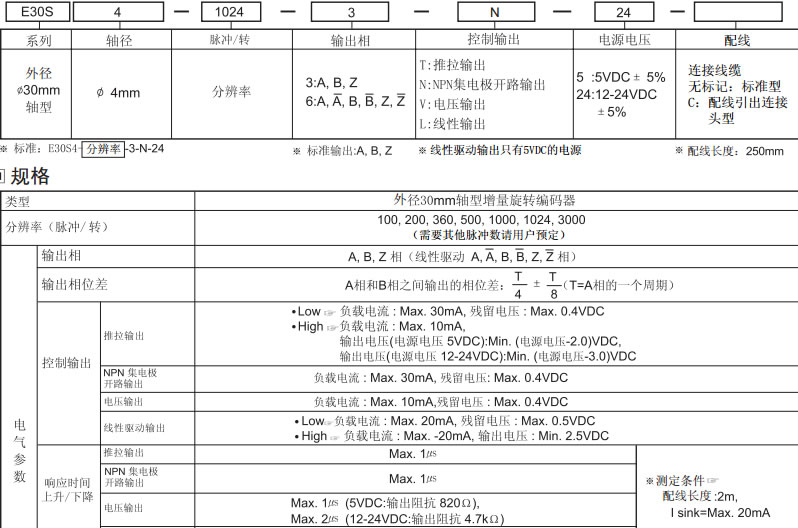

autonics奥托尼克斯 轴型增量旋转编码器E30S 参数
类型 直径40mm轴式增量式旋转编码器
决议（P / R）100,200,360,500,1000,1024,3000（未指定类型可供定制）
输出阶段A，B，Z相（线路驱动器：A相位不同的输出
A和B之间的相位不同：
控制输出
低→负载电流：最大，30mA，剩余电压：最大0.4VDC
高→负载电流：最大 10m A，输出电压（电源5VDC）：最小 （电源-2.0）VDC。输出电压（电源12-24VDC）：最小 （电源-3.0）VDC。
NPN开路集电极输出
负载电流：最大，30mA，残余：最大0.4VDC
负载电流：最大，10mA，剩余：最大0.4VDC
低→负载电流：最大，20mA，剩余：最大为0V
高→负载电流：最大，-20mA，输出电压：最小2.5VDC
响应时间（上升/下降）
输出 最大 1us
测量条件→电缆长度：2m，1个接收器= 20mA
NPN开路集电极输出 最大 1us
电压输出
最大 1us（5VDC：输出电阻820Ω），
最大 2us（12-24VDC：输出电阻4.7Ω），
线路驱动器输出
最大 0.5us

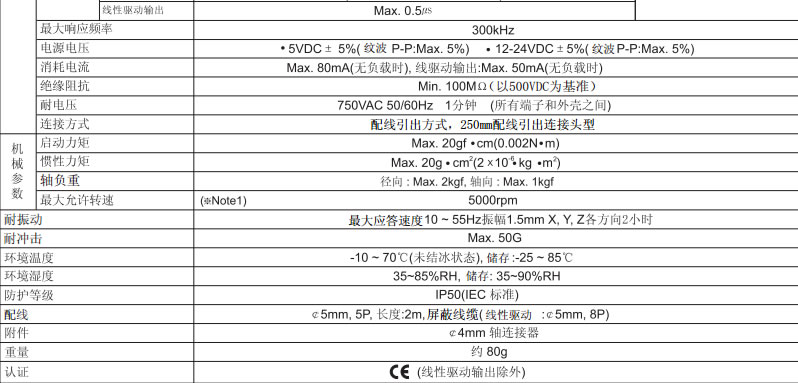

最大 响应频率 300kHz
电源5VDC±5％（波纹PP：最大5％）12 -24VDC±5％（波纹PP：最大5％）
最大80mA（负载断开），线路驱动输出：最大50mA（断开负载）
绝缘电阻 最小 1000MΩ（500VDC）
介电强度 750VAC 50 / 60Hz 1分钟（所有终端广告箱之间）
连接 电缆输出类型，250mm电缆输出连接器类型
启动扭矩 最大 20gf 厘米（0.002毫米）
转子惯量 最大 20g cm2（2×10-6kg·m2）
轴装载 径向：最大 2kgf，推力：最大 1kgf
最大 5000rmp
振动 在X，Y，Z方向各自的频率为10-55Hz的振幅为1.5mm 2小时。
休克最大 50克
环境温度-10〜70（非冻结状态），储存：-25〜85
环境湿度35〜85％RH，储存：35〜90％RH
保护 IP50（IEC标准）
电缆 5mm，5P，长度：2mm，屏蔽电缆（线路驱动器输出：5mm，8P）
附件 4mm联轴器
单位重量 约80g
批准CE（期望线路驱动器输出）
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | E30S4-100-3-N-24 |
| 电源电压 | 12-24VDC±5% |
| 运行速度(rpm) | max.5000rpm |
| 货期 | 6-8周 |
